Задание
Построить схемы решения рассмотренных задач в системе Simulink, получить графики решения. Сравнить с решением задач в MatLab с помощью функции ode45.
Решить эти же задачи в MatLab, построить графики решения.

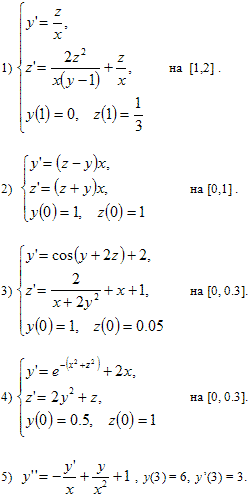

Построить схему решения в Simulink и получить графики решения следующих задач:
6) y''- y = ex, y(0) = 0, y'(0) = 0.5 на [0,1]. 7) y''-2 y' = x2 -1, y(1) = -1/6, y'(1) = -3/4 на [1,2]. 8) y''- 2y' = 3ex, y(0.3) = 1.415, y'(0) = 5.83 на [0.3, 0.6]. 9) y''+ y' = 3x2, y(1) = -1, y'(1) = 2 на [1,2].
Сравнить с решением задач в MatLab с помощью функции ode45.
