1.3.2. Номографический метод

Суммарный уровень звукового давления вычисляют в этом случае с помощью номограммы, приведенной на рис. 1.1.

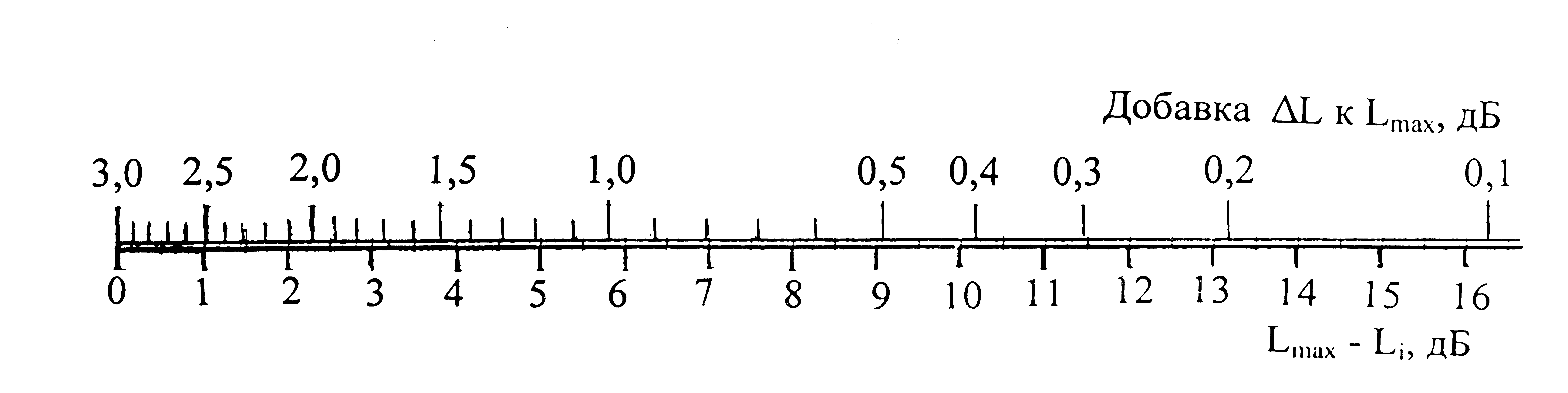

Рис. 1.1. Номограмма для сложения уровней шума

Суммирование начинают с первого наиболее интенсивного источника. Затем определяют разность уровней шума L_max–L_n. По установ­ленной разности определяют добавку ΔL, которую прибавляют к большему уровню. Полученная сумма – уровень шума, создаваемый двумя источниками при одновременной работе. Если требуется сложить уровни нескольких источников шума, суммирование производят последовательно. Расчет удобно вести в табличной форме (табл.1.2).

Пример 2. Исходные данные к примеру 1.

Таблица 1.2

Расчет суммарного уровня шума по номограмме

Lсум + ∆L			∆L
*
+0,16
82,52 –суммарный уровень шума

* В начале вычислений за Lсум + ΔL принимается максимальный уровень из числа складываемых.

3. Метод относительных долей

Этот метод основывается на том, что каждый из суммируемых уровней вносит свою долю в звуковой процесс. Если один из уровней выбрать в качестве нулевого Lо и вносимую им относительную долю считать единицей, то по разности остальных уровней L_i c нулевым можно определить доли всех i-х источников, воспользовавшись табл.1.3.

Таблица 1.3

Перевод уровней шума, дБ, в отношение мощностей

Отношение мощностей Ji /Jo при Li -Lо< 0	Разность уровней шума, Li –Lо, дБ	Отношение мощностей Ji/Jo при Li -Lо> 0	Отношение мощностей Ji/Jo при Li -Lо< 0	Разность уровней шума, Li –Lо, дБ	Отношение мощностей Ji /Jo при Li -Lо> 0
1,00	0,0	1,00	0,089	10,5	11,20
0,89	0,5	1,12	0,079	11,0	12,59
0,79	1,0	1,26	0,071	11,5	14,13
0,71	1,5	1,41	0,063	12,0	15,85
0,63	2,0	1,59	0,056	12,5	17,78
0,56	2,5	1,78	0,050	13,0	19,95
0,50	3,0	2,00	0,045	13,5	22,39
0,45	3,5	2,24	0,040	14,0	25,12
0,40	4,0	2,51	0,035	14,5	28,18
0,35	4,5	2,82	0,032	15,0	31,62
0,32	5,0	3,16	0,028	15,5	35,48
0,28	5,5	3,55	0,025	16,0	39,81
0,25	6,0	3,98	0,022	16,5	44,67
0,22	6,5	4,47	0,020	17,0	50,12
0,20	7,0	5,01	0,018	17,5	56,28
0,18	7,5	5,62	0,016	18,0	63,10
0,16	8,0	6,31	0,014	18,5	70,79
0,14	8,5	7,08	0,013	19,0	79,43
0,13	9,0	7,94	0,011	19,5	89,13
0,11	9,5	8,91	0,010	20,0	100,00
0,10	10,0	10,00

Так, например, если один из источников создает уровень шума, превышающий нулевой на 3 дБ, интенсивность этого источника в два раза больше интенсивности нулевого источника и его доля равна 2.

Аналогично определяют доли всех остальных источников, находят сумму этих долей, а десять логарифмов этой суммы являются добавкой, которую нужно прибавить к нулевому уровню, чтобы получить суммарный уровень, т.е.

.

(1.9)
