– Определить звукоизоляцию тонкого однослойного ограждения.

8.2. Основные теоретические сведения

Под плоскими тонкими однослойными ограждениями понимают ограждения, выполненные из металла, стекла, асбестоцементного листа, древесностружечных плит и т.п. Такие конструкции широко применяются на практике, когда разрабатывают мероприятия по борьбе с шумом методом звукоизоляции. Кожухи, кабины наблюдения, выгородки, экраны, как правило, устраивают из листовых материалов, поэтому при их проектировании необходимо уметь выполнять расчет звукоизолирующей способности тонкостенных конструкций, из которых они изготовлены.

8.3. Методика выполнения работы

Частотная характеристика изоляции воздушного шума плоской тонкой однослойной ограждающей конструкцией из металла, стекла, асбестоцементно-

г о листа и тому подобных материалов может быть определена графическим способом в виде ломаной линии, аналогичной линии АВСD на рис. 8.1.

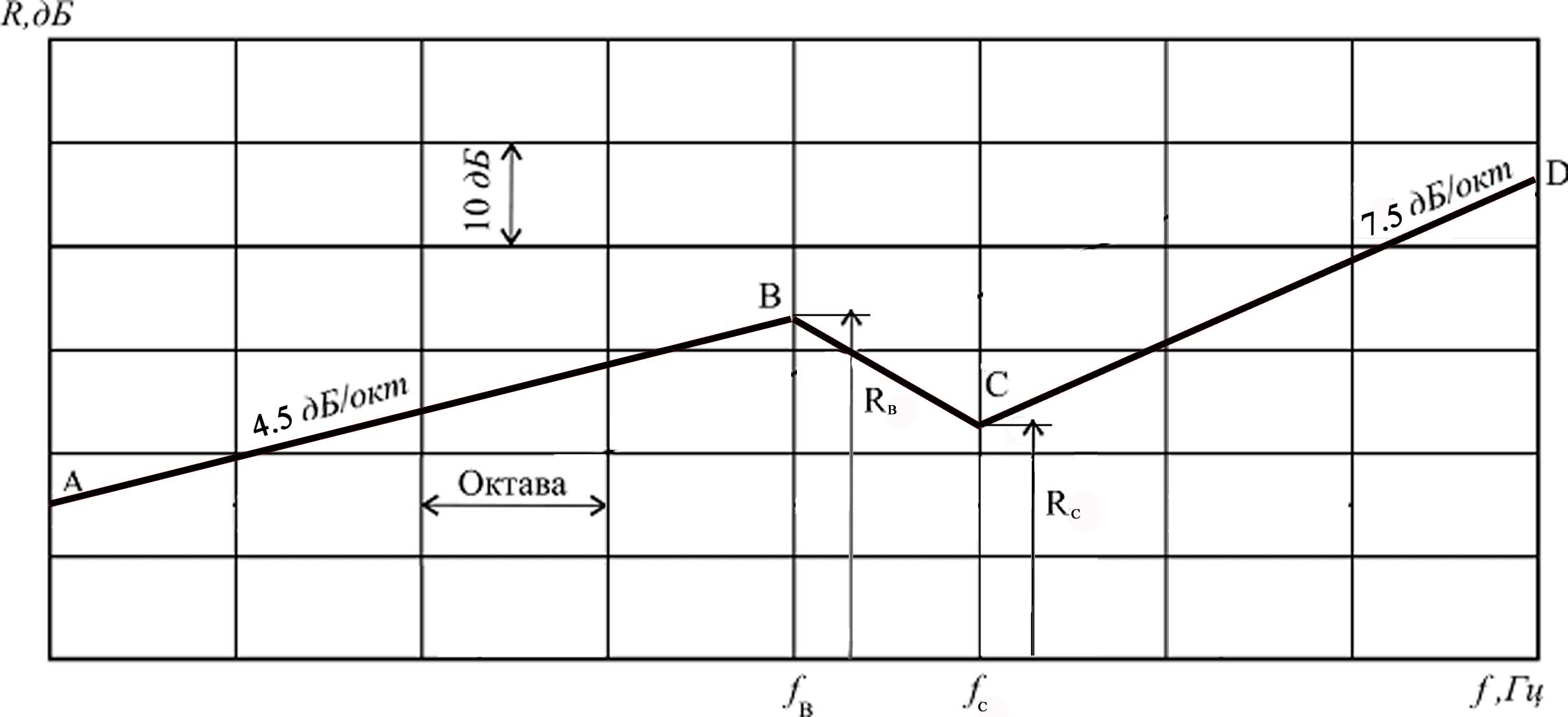

Рис. 8.1. Частотная характеристика изоляции воздушного шума

плоским тонким однослойным ограждением

Координаты точек В и С определяются по табл. 8.1 . Значения следует округлять до ближайших значений среднегеометрических частот третьоктавных полос. Наклон участка АВ – 4,5 дБ/окт, участка СD – 7,5 дБ/окт.

Таблица 8.1

Данные для определения координат точек В и С

Материалы	Плотность, кг/м³	ƒв, Гц	ƒс, Гц	Rв, дБ	Rс, дБ
1	2	3	4	5	6
1. Сталь	7800	6000/h	12000/h	40	32
2. Алюминиевые сплавы	2500 2700	6000/h	12000/h	32	22
3. Стекло силикатное	2500	6000/h	12000/h	35	29
4. Стекло органическое	2400	17000/h	34000/h	37	30
5. Асбестоцементные листы	2100 1800 1600	9000/h 9000/h 10000/h	18000/h 18000/h 20000/h	35 34 34	29 28 28
6. Гипсокартонные листы (сухая гипсовая шукатурка)	1100 850	19000/h 19000/h	38000/h 38000/h	36 34	30 28
Древесно- стружечная плита (ДСП)	850 650	13000/h 13500/h	26000/h 27000/h	32 30,5	27 26
8. Твердая древесноволокнистая плита	1100	19000/h	38000/h	35	29

Примечание. h – толщина, мм.

Пример. Определить частотную характеристику изоляции воздушного шума однослойной тонкой перегородкой, выполненной из асбестоцементных листов толщиной h=8 мм и плотностью .

По табл. 8.1 определяем координаты точек В и С:

Частотную характеристику строим в соответствии со схемой на рис. 8.1. Соединяем точки В и С. Из точки В влево и вниз проводим отрезок ВА с уклоном 4,5 дБ на октаву, из точки С вправо и вверх - отрезок с подъемом 7,5 дБ на октаву (рис. 8.2). Ломаная линия АВСD представляет частотную характеристику изоляции воздушного шума данной перегородкой.

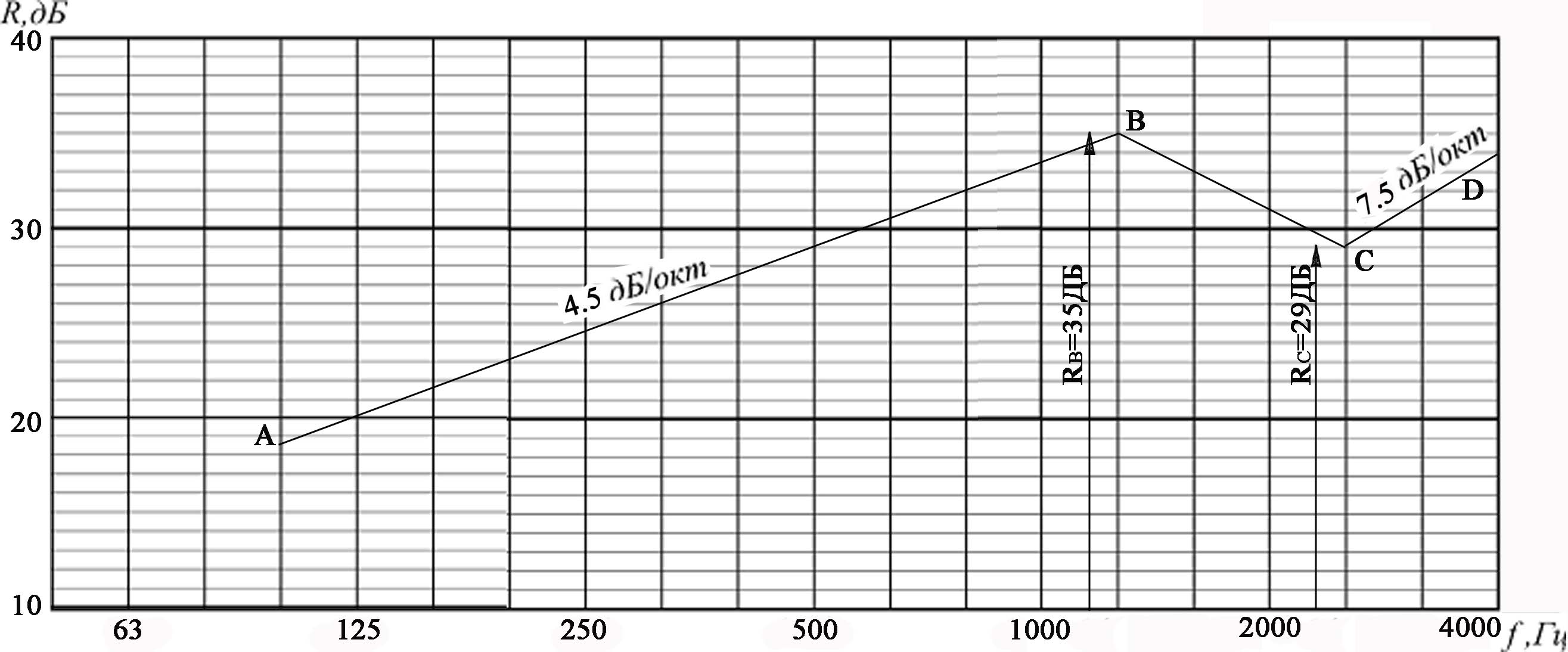

Рис. 8.2. Частотная характеристика изоляции воздушного шума однослойной

перегородкой, выполненной из асбестоцементных листов толщиной 8 мм

Таблица 8.2

Результаты расчета звукоизоляции тонкого ограждения

Частота,	100	125	160	200	250	315	400	500
Звукоизоляция	18,5	20	21,5	23	24,5	26	27,5	29
Звукоизоляция	30,5	32	33,5	35	33	31	29	31,5

Вопросы для самопроверки

1. Что называется частотной характеристикой звукоизоляции

однослойного тонкого ограждения?

2. Какими способами можно получить частотную характеристику

звукоизоляции?

3. В каких единицах измеряется звукоизоляция?

4. Охарактеризуйте практическое значение расчета звукоизоляции

тонких ограждений.

Работа № 9 (расчётно-графическая). Расчёт изоляции

воздушного шума двойным глухим остеклением

9.1. Цель работы

– практическое освоение расчёта изоляции воздушного шума перегородкой из двух тонких листов с воздушным промежутком между ними.

9.2. Основные теоретические сведения и методика расчёта

Частотная характеристика изоляции воздушного шума окном с двойным остеклением при герметичном выполнении притворов и при одинаковой толщине стекол определяется в следующем порядке.

Строится частотная характеристика изоляции воздушного шума одним стеклом (см. работу №8) – вспомогательная линия ABCD на рис. 9.1.

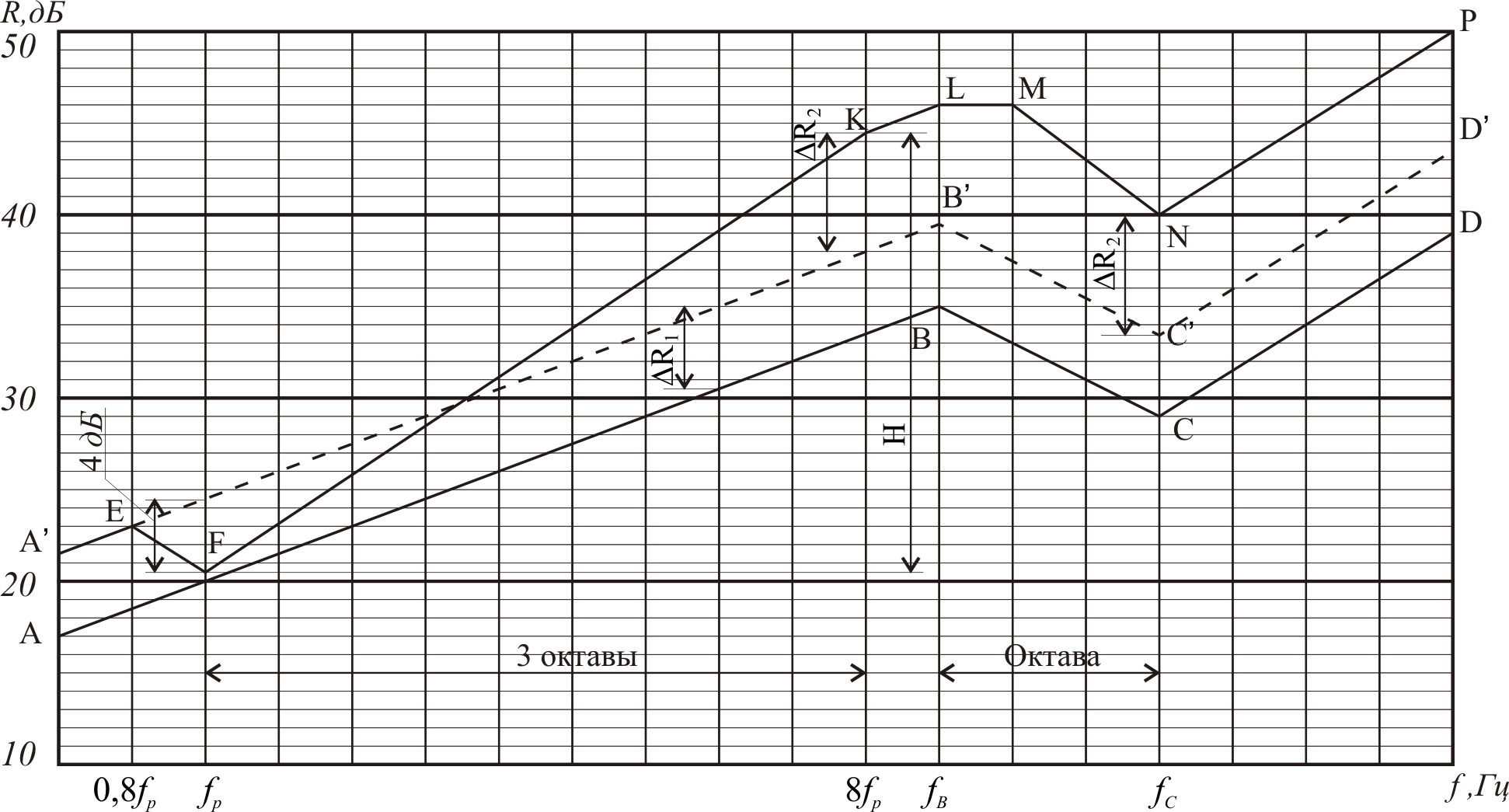

Рис. 9.1. Частотная характеристика изоляции воздушного шума

конструкцией из двух листов одинаковой толщины с воздушным зазором

Вспомогательная линия А'B'C'D' строится параллельным переносом каждого участка ломаной ABCD вверх на величину поправки ∆R₁, которая принимается по табл. 9.1 и учитывает увеличение поверхностной плотности.

Таблица 9.1

Поправка ∆R₁ на увеличение поверхностной плотности

двойного остекления

	∆R1, дБ		∆R1, дБ
1,4 1,5 1,6 1,7 1,8 2,0 2,2 2,3 2,5	2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0	2,7 2,9 3,1 3,4 3,7 4,0 4,3 4,6 5,0	6,5 7,0 7,5 8,0 8,5 9,0 9,5 10,0 10,5

В рассматриваемом случае толщины стекол одинаковы, поэтому

.

Определяется частота резонанса конструкции по формуле

, Гц,

(9.1)

где m₁ и m₂ – поверхностные плотности листового материала обшивок, кг/м² ;

d – величина воздушного зазора, м.

Так как в данном случае m₁ = m₂, формулу (9.1) можно упростить:

	.	(9.2)

Вычисленное значение округляется до ближайшей среднегеометрической частоты 1/3 – октавной полосы.

Окончательная частотная характеристика двойного остекления до частоты совпадает с началом участка A'B' (до точки Е, см. рис. 9.1). На частоте звукоизоляция конструкции принимается ниже линии A'B' на 4 дБ (точка F, см. рис. 9.1). Точки E и F соединяем.

На частоте (три октавы выше ) наносим точку К с ординатой и соединяем её с точкой F. Величину H находим по табл. 9.2 в зависимости от толщины воздушного зазора между стёклами.

Таблица 9.2

Поправка, учитывающая влияние воздушного зазора

на звукоизоляцию ограждения

Толщина воздушного зазора d, мм	15-25	50	100	150	200
Величина H, дБ	22	24	26	27	28

От точки К вправо и вверх проводим отрезок KL с уклоном 4,5 дБ на октаву до частоты (т.е. параллельно вспомогательной A'B').

Превышение KL над вспомогательной A'B' - поправка ∆R₂ на влияние воздушного зазора в диапазоне частот выше 8f_р. Может оказаться, что f_{В =} 8f_р. В этом случае точки K и L сливаются в одну.

И наконец, если получится что , то точка К окажется вне расчётной частотной характеристики и будет вспомогательной для построения отрезка .

От точки L вправо проводится горизонтальный отрезок LM до частоты 1,25 , т.е. на ширину 1/3 – октавы. На частоте намечаем точку N с ординатой и соединяем её с точкой M. От точки М вправо и вверх проводим отрезок NP//C’D’ с уклоном 7,5 дБ/окт.

Ломаная линия A'EFKLMNP – частотная характеристика изоляции воздушного шума двойным остеклением.
