4.3. Описание лабораторного комплекса
В состав лабораторного комплекса входят:
ПК с установленным специальным ПО «Cisco Packet Tracer»;
специальное ПО PuTTY.
4.4. Методика выполнения лабораторной работы
Подготовительные работы:
Перед выполнением лабораторной работы каждый студент обязан ознакомиться с правилами поведения в лаборатории и мерами безопасности при выполнении заданий лабораторного практикума под роспись в журнале ознакомления с мерами безопасности.
При невыполнении этого требования студент к выполнению лабораторной работы не допускается, о чем преподавателем делается отметка в журнале посещаемости.
Порядок выполнения работы:
При наличии физических маршрутизаторов необходимо включить их в сеть питания и подключить консольный кабель в соответствующие разъемы на маршрутизаторе и ПК, следуя указаниям преподавателя.
При выполнении лабораторной работы с использованием специального ПО «Packet Tracer» запустить ПК и щелкнуть ЛКМ на значке «Cisco Packet Tracer». Запустить из программы файл ACL.pkt из места на диске, указанного преподавателем. На экране появится следующая топология (рис.4.1):

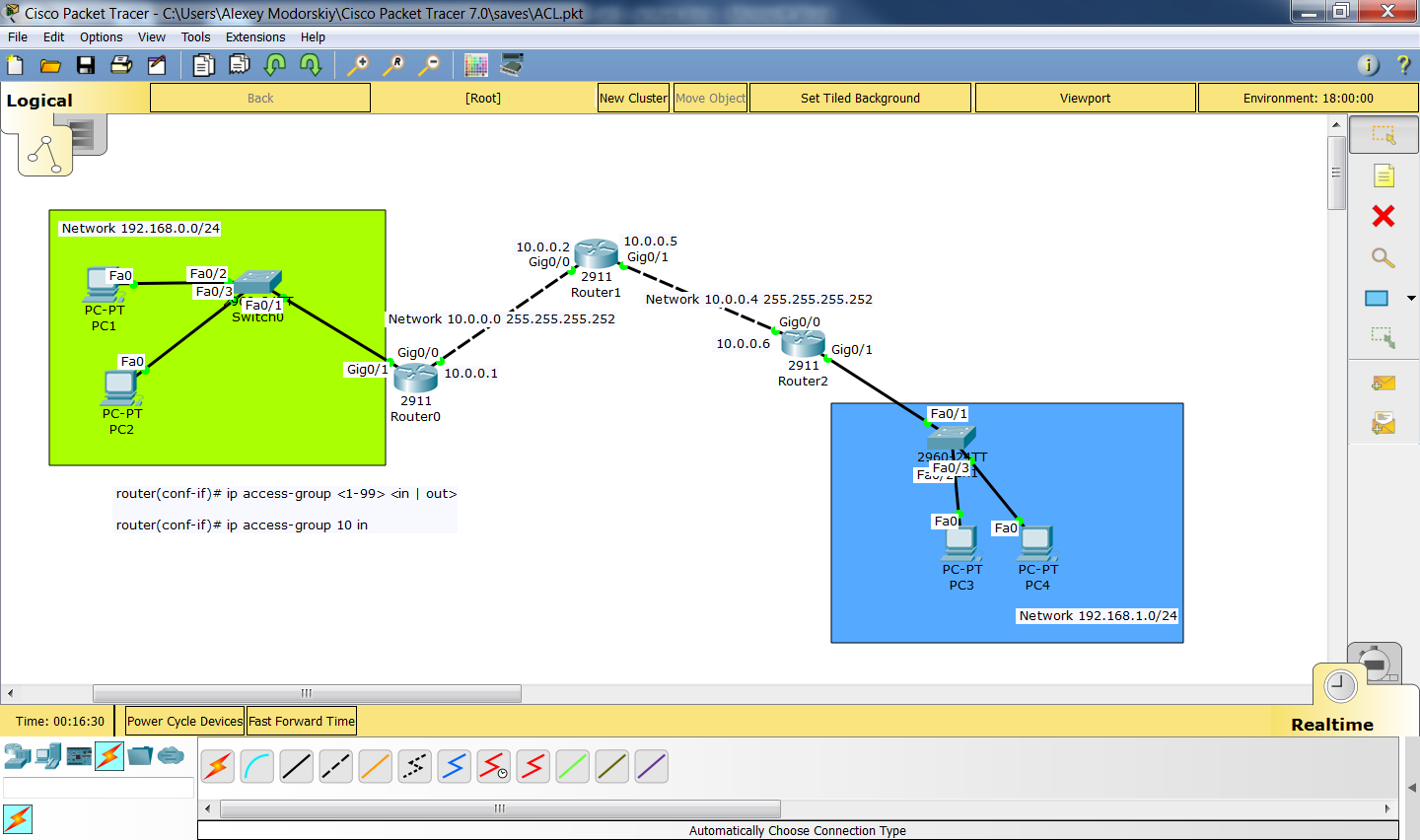

Рис. 4.1. Внешний вид сетевой топологии
В данной лабораторной работе не будут использоваться отдельные ПК для обеспечения терминального доступа. Для работы с маршрутизаторами и коммутаторами необходимо щелкнуть по ним ЛКМ и выбрать вкладку «CLI».
В случае работы с физическим маршрутизатором, для терминального подключения необходимо использовать ПО PuTTY, в интерфейсе которого необходимо задать параметры подключения аналогичные вкладке «Terminal», выбрав режим «Serial».
Задание:
Объединить соседние раутеры в единые сети для обеспечения связности, для чего необходимо:
а) выбрать адресацию и маски подсети таким образом, чтобы утилизация адресного пространства была максимальной;
б) включить соответствующие интерфейсы и выдать IP-адреса, определённые выше.
2. Настроить интерфейсы, выходящие в локальную сеть и соединённые с коммутатором, для работы в режиме шлюза.
3. Настроить ПК для передачи данных по сети. Шлюзом указать интерфейсы раутеров, настроенные в п.2.
4. Настроить статическую маршрутизацию таким образом, чтобы ПК1 «видел» ПК2, ПК3 и ПК4, используя для этого команду При этом использовать вариант настройки без использования маршрута по умолчанию.
5. Настроить ACL на маршрутизаторе следующим образом:
а) при помощи стандартного ACL запретить ПК2 доступ к «синей» подсети, разрешив при этом доступ ПК1;
б) при помощи расширенного ACL запретить ПК3 доступ к «зеленой» подсети, разрешив при этом доступ ПК4.
Примечание: Устанавливать ACL необходимо в соответствии с рекомендациями, описанными в теоретической части лабораторной работы.
4.5. Оформление отчета
Отчет по лабораторной работе выполняется на отдельных листах в рукописном или печатном варианте и включает в себя следующие разделы:
наименование лабораторной работы и учебные вопросы;
схему проведения работы;
описание изученных компонентов;
выводы по лабораторной работе.
