Федеральное агентство связи
ордена Трудового Красного Знамени
Федеральное государственное
бюджетное образовательное учреждение высшего образования Московский технический университет связи и информатики
Кафедра «Математическая кибернетика и информационные технологии»
Лабораторная работа №2
Регистры
Выполнила
Студентка группы БСТ 1904
Пантелеева К.А.
Проверил
асс. Каф. Джабраилов Х.А.
Оглавление
1 Цель и задачи работы 3
2 Ход лабораторной работы 3
4 Выводы 7
5 Список использованных источников 7
1 Цель и задачи работы
Создать схему 4-х разрядного регистра на J-K триггерах, реализующей сдвиг влево
2 Ход лабораторной работы

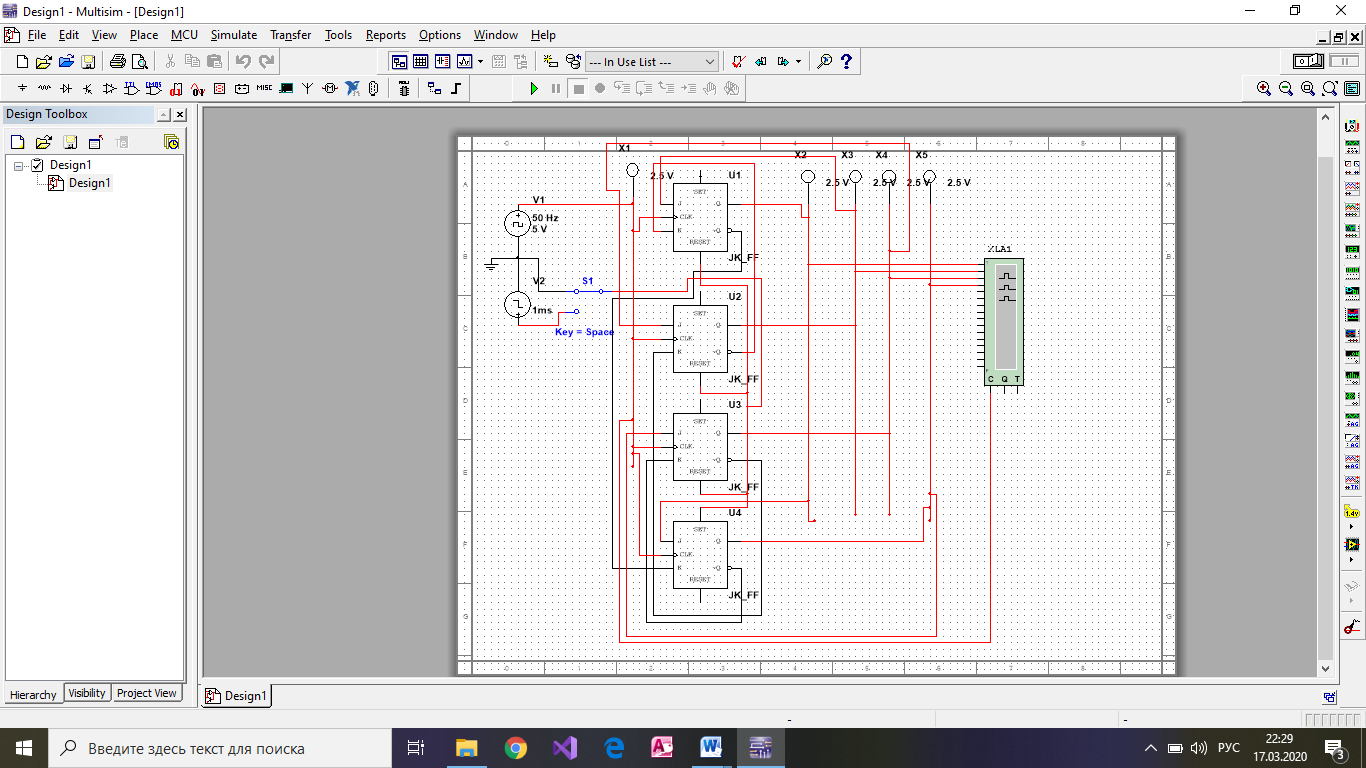

Составим схему в Multisim (рисунок 1).
Рисунок 1 – Схема подключения

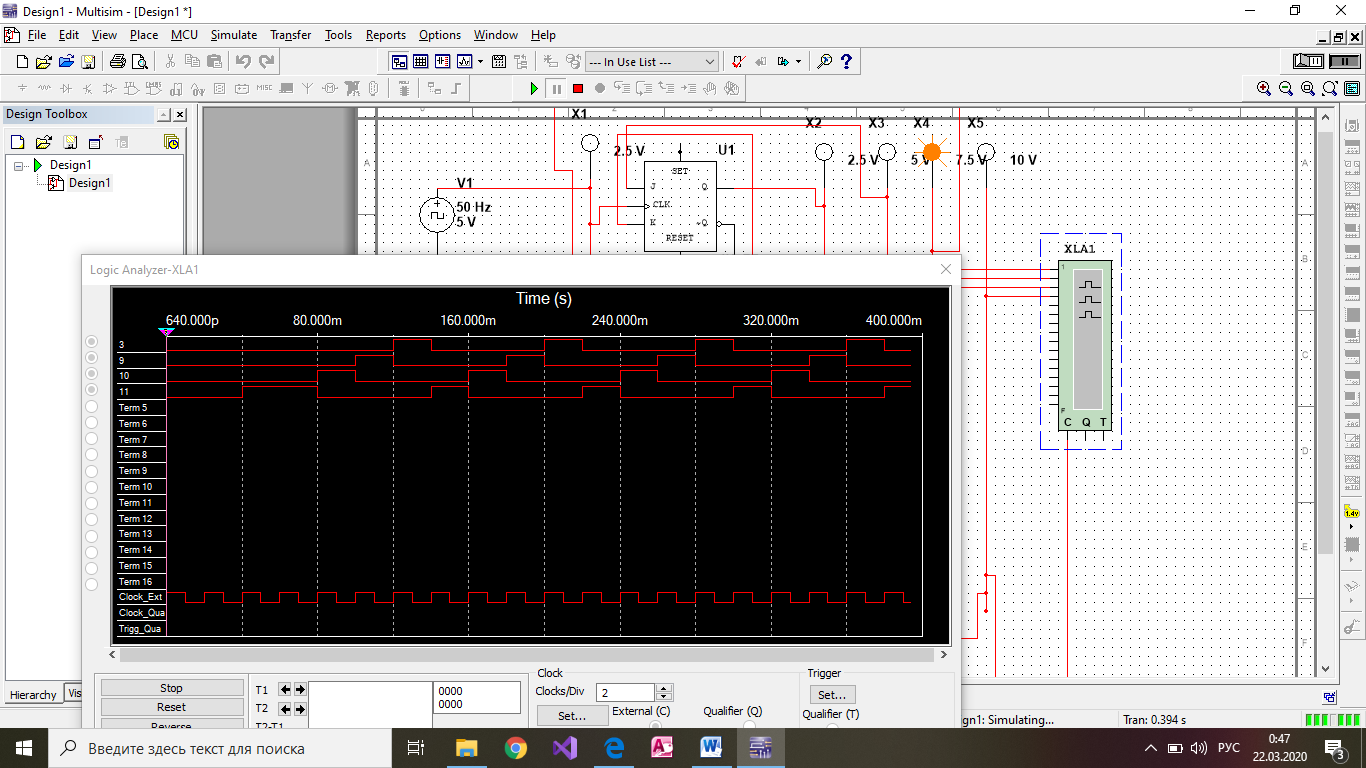

Запустим и посмотрим на временную диаграмму работы системы (рисунок 2).
Рисунок 2 – Временная диаграмма работы
На рисунках 3-6 представлена поэтапная смена работы лампочек разного цвета.
Рисунок 3 – Горит 5 лампочка
Рисунок 4 – Горит 4 лампочка
Рисунок 5 – Горит 3 лампочка
Рисунок 6 – Горит 2 лампочка
Таким образом, мы видим, как происходит сдвиг. Теперь поэкспериментируем с физическими данными составляющих систему. Повысим частоту в 2 раза и напряжение в 100 раз (рисунок 7).
Рисунок 7 – Изменения значений
При этом временная диаграмма изменится (рисунок 8).
Рисунок 8 – Временная диаграмма при напряжении 500 V и частоте 100 Hz
Как мы видим, скорость смены активного состояния лампочек увеличилась, и продолжительность работы лампочки уменьшилась. Следующим шагом стало изменение сопротивления на каждой лампочки (рисунок 9).
Рисунок 9 – Изменения сопротивления лампочек
Проследим изменения на временной диаграмме (рисунок 10).
Рисунок 10 – Временная диаграмма с разными сопротивлениями на лампочках
4 Выводы
Мы создали схему и посмотрели, как влияют изменения различных физических параметров на работу системы. Также мы научились работать с Multsim.
