Отчет по лабораторной работе №2

«Настройка простой IP сети»

по дисциплине «Сетевые технологии»

Выполнил: студент группы

Проверил:

Москва, 2021

Содержание

1 Цель работы 3

2 Задание на лабораторную работу 3

3 Ход лабораторной работы 3

1. Цель работы

Получение навыков настройки основных системных параметров маршрутизаторов, настройка IP-адресов на интерфейсах маршрутизаторов.

2. Задание на лабораторную работу

Необходимо сбросить конфигурацию, перезагрузить устройство без сохранения конфигурационного файла и вывести текущую конфигурацию и содержимое корневой директории(сделать снимок экрана).

3. Ход лабораторной работы

1. Просмотр и настройка системных параметров, имени устройства, системного времени и часового пояса

2. Настройка параметров порта управления

3. Настройка аутентификации пользователей

4. Настройка IP-адресов на интерфейсах маршрутизатора

5. Проверка соединения между маршрутизаторами

6. Работа с файлами конфигурации(сохранение, сброс)

7. Перезагрузка устройства из командной строки

В программе eNSP построим следующую конфигурацию:

Рисунок 1 - Конфигурация

Просмотр и настройка системных параметров, имени устройства, системного времени и часового пояса:

Рисунок 2 – Установка системного времени

Настройка параметров порта управления и аутентификации пользователей:

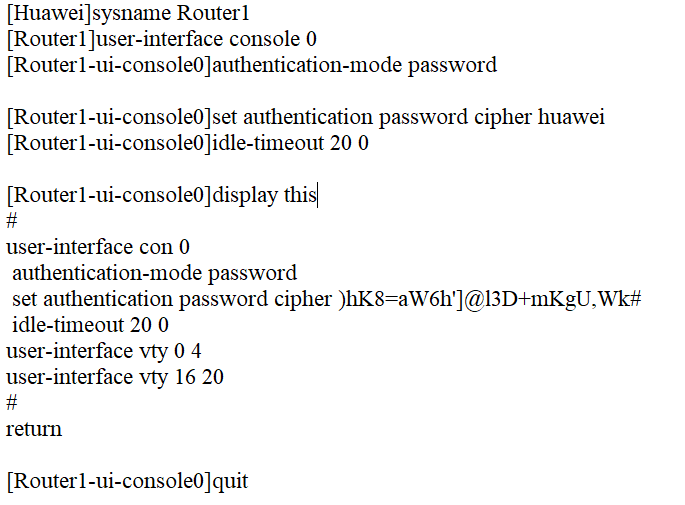

Рисунок 3 - Настройка параметров консольного порта

Настройка IP-адресов на интерфейсах маршрутизатора и проверка соединения:

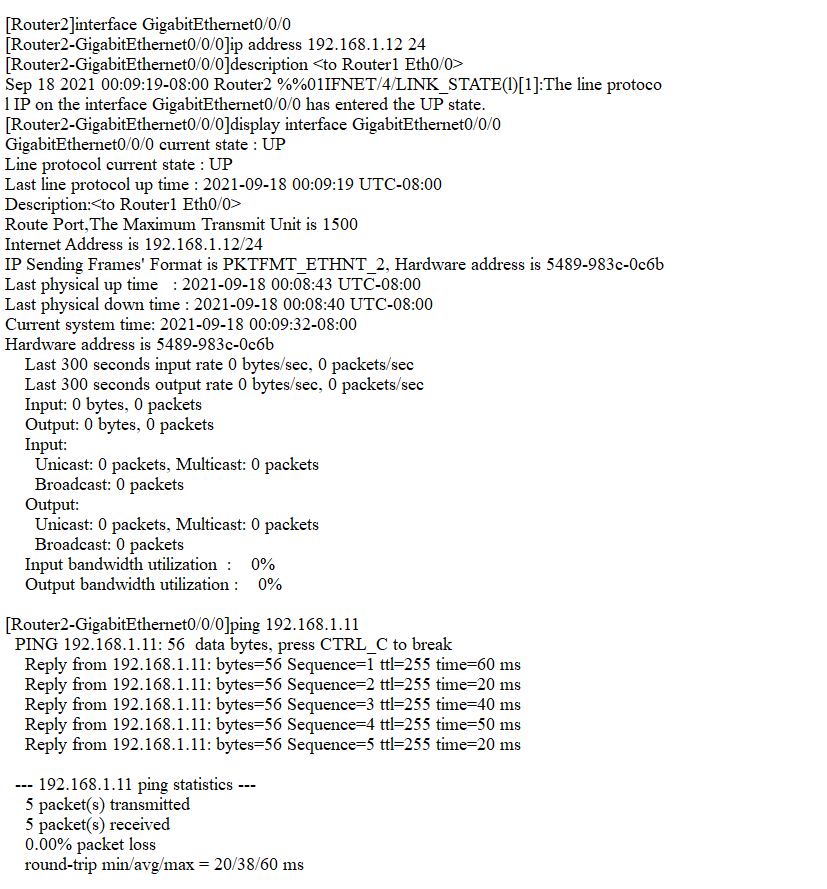

Рисунок 4 - Настройка маршрутизируемых интерфейсов.

Сброс конфигурации, перезагрузка устройство без сохранения конфигурационного файла и вывод текущей конфигурации

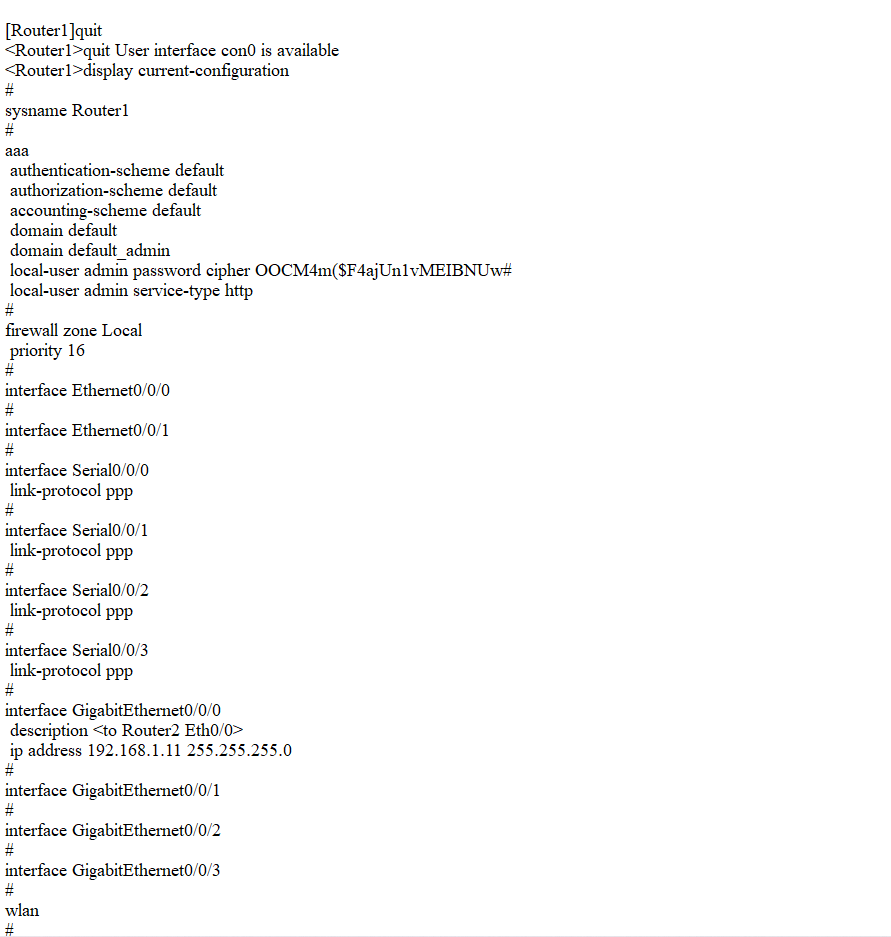

Рисунок 5 – Вывод конфигурации

Рисунок 6 – Перезагрузка и вывод конфигурации

Рисунок 7- Сброс конфигурации
