.docxМинистерство цифрового развития, связи и массовых коммуникаций Российской Федерации
Ордена Трудового Красного Знамени
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Информационные технологии
Кафедра Информационная безопасность
дисциплина «Сетевые технологии»
Лабораторная работа № 7
Выполнил:
Студент 3 курса
Проверил:
Москва 2021
Содержание
1 Цель работы 2
2 Задание на лабораторную работу 2
3 Ход лабораторной работы 3
3.1 Порядок выполнения лабораторной работы 3
3.2 Выполнение лабораторной работы 4
Цель работы
Изучение принципов работы протоколов динамической маршрутизации с учетом состояния каналов (link-state), настройка протокола OSPF.
Задание на лабораторную работу
Задание №1
Настроить физические и виртуальные интерфейсы на маршрутизаторах Router1, Router2 и Router3 в соответствии со схемой топологии.
Задание №2
Настроить протокол OSPF на маршрутизаторе Router3.
Задание №3
Если в таблице маршрутизации появятся два маршрута в одну подсеть от протоколов OSPF и RIP, маршрут какого протокола будет иметь больший приоритет?
Задание №4
Почему соседний маршрутизатор Router3 не восстанавливает соединение по OSPF. Настроить таймеры OSPF на Router3, вывести значения таймеров с помощью команды display ospf interface Ethernet0/0 (сделать снимок экрана).
Рисунок 1 – Топология
Ход лабораторной работы
Порядок выполнения лабораторной работы
1. Настройка интерфейсов маршрутизаторов
2. Включение протокола OSPF
3. Просмотр конфигурации протокола OSPF
4. Рассылка маршрута по-умолчанию
5. Отключение рассылки OSPF пакетов на интерфейсах.
Выполнение лабораторной работы
В программе eNSP построим следующую конфигурацию, рисунок 2
Рисунок 2 – Построенная конфигурация
Задание №1:
На рисунках 3-5 представлена настройка физических и виртуальных интерфейсов интерфейсы на маршрутизаторах Router1, Router2 и Router3 в соответствии со схемой топологии
Рисунок 3 – Настройка Router1

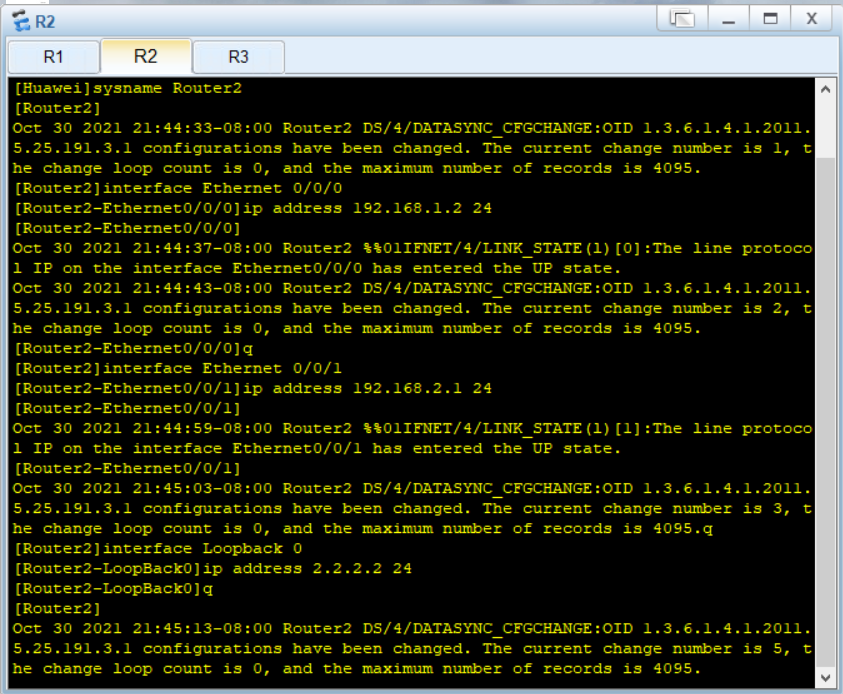

Рисунок 4 – Настройка Router2
Рисунок 5 – Настройка Router3
Проверим соединения командой ping, рисунки 6-7
Рисунок 6 - ping 192.168.1.2
Рисунок 7 - ping 192.168.2.2
Задание №2:
Далее настроим протокол OSPF на маршрутизаторах Router1, Router2 и Router3, рисунки 8-10
Рисунок 8 - Настройка протокола OSPF на маршрутизаторе Router1
Рисунок 9 - Настройка протокола OSPF на маршрутизаторе Router2
Рисунок 10 - Настройка протокола OSPF на маршрутизаторе Router3
Проверим доступности сетей командой (ping), рисунки 11-12
Рисунок 11 - ping 2.2.2.2 и ping 3.3.3.3
Рисунок 12 - ping 3.3.3.3
Проверим таблицу маршрутизации, рисунок 13
Рисунок 13 - Таблица маршрутизации
Задание №3:
Больший приоритет у протокола OSPF.
Для просмотра детальной статистики по соседям воспользуемся следующей командой, рисунок 14
Рисунок 14 – Детальная статистика по соседям

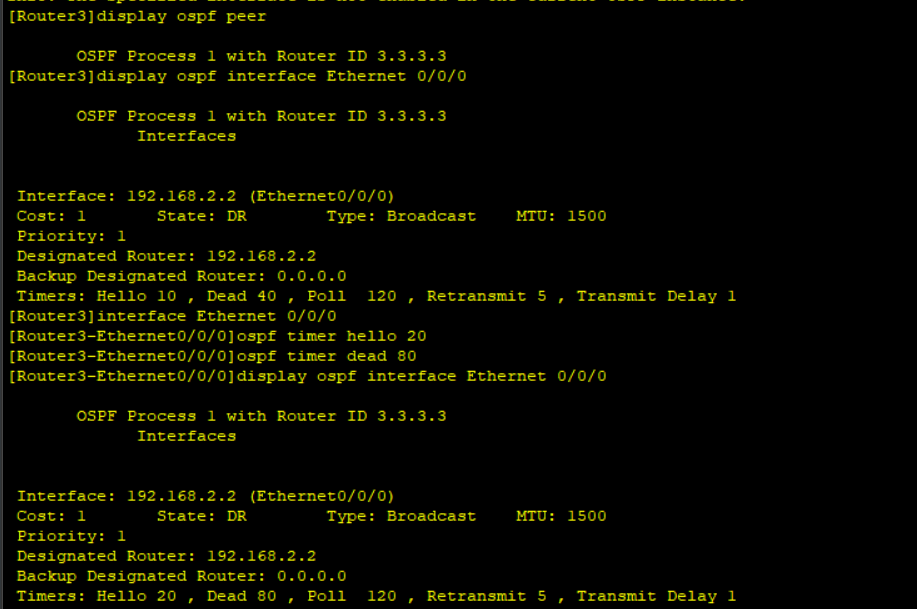

Значение интервалов на Ethernet 0/0/1 , рисунок 15
Рисунок 15 – Значение интервалов
Настроим таймеры на интерфейсе Ethernet 0/0/1, рисунок 16
Рисунок 16 – Настройка таймеров на интерфейсе Ethernet 0/0/1
Задание №4:
Рисунок 17 – Настройка таймеров на интерфейсе Ethernet 0/0/0

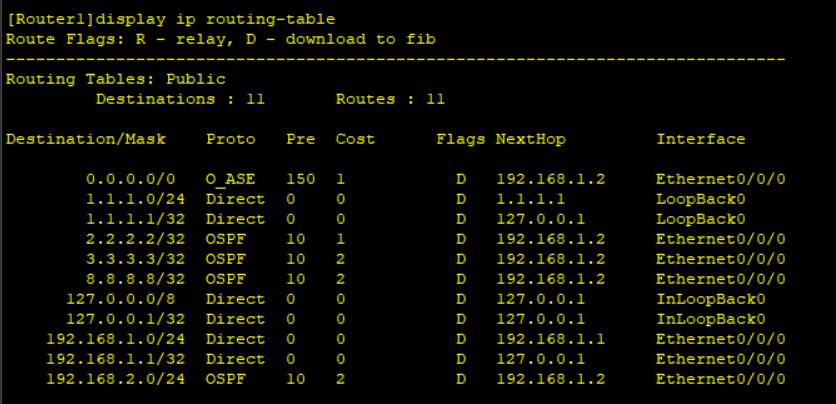

Проверим таблицу маршрутизации, рисунок 18
Рисунок 18 - Таблица маршрутизации
Отключение рассылки (hello) пакетов, рисунок 19
Рисунок 19 – Отключение рассылки (hello) пакетов
