1. Цель работы

Изучение принципов работы протокола покрывающего дерева (Spanning Tree Protocol).

2. Задание на лабораторную работу

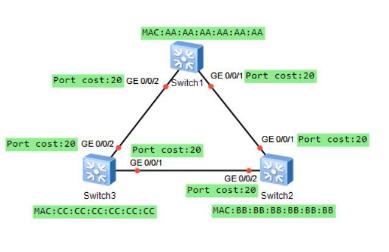

На рисунке 1 изображены трикоммутатора, их MAC-адреса, номера портов и стоимость (cost) соединений.

Рисунок 1 – Трикоммутатор

Рассчитайте параметры протокола STPи отметьтена рисунке:

1. корневой коммутатор;

2. все корневые порты;

3. все назначенные (designated) порты;

4. все заблокированные (blocking, alternate) порты.

3. Ход лабораторной работы

   1. Порядок выполнения лабораторной работы:

1. Включение протокола STP на коммутаторе

2. Переключение режима работы протокола STP

3. Настройка приоритета для выбора корневого коммутатора

4. Настройка приоритета портов

5. Настройка стоимости портов

6. Настройка хост-порта(edge port)

2. Выполнение лабораторной работы

В программе eNSP построим следующую конфигурацию (рисунок 2)

Рисунок 2 – Конфигурация

Последовательно выполним команды:

1. <stp enable> - команда включения протокола STP

2. <stp mode stp> - команда настройки версии протокола STP

3. Установка коммутатора (Switch1) в качестве корневого (root bridge) с помощью команды <stp root primary>

4. Установка коммутатора (Switch2) в качестве вторичного (root bridge) с помощью команды < stp root secondary>

5. Команда <display stp brief> показывает информацию о stp

Результат выполнения команд приведен на рисунках 3 и 4

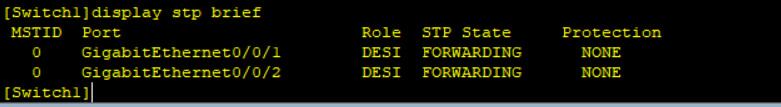

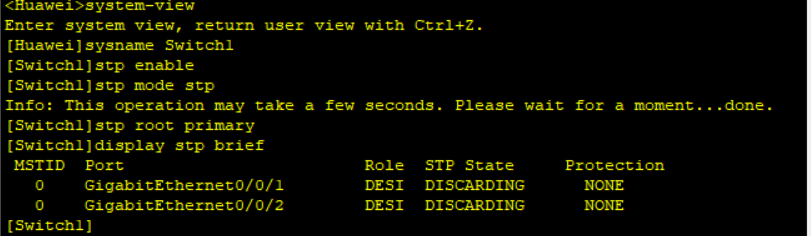

Рисунок 3 - Switch 1

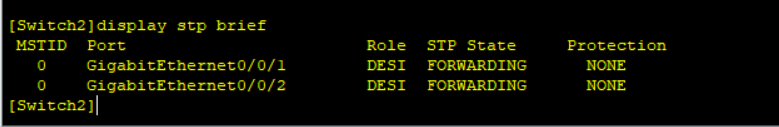

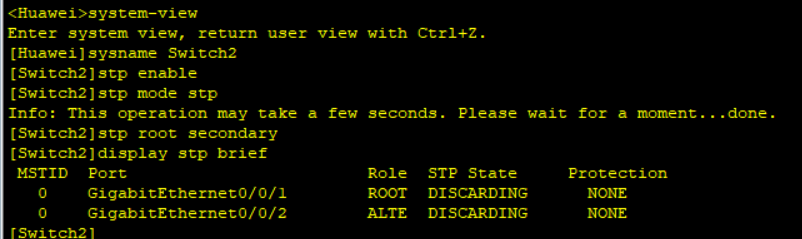

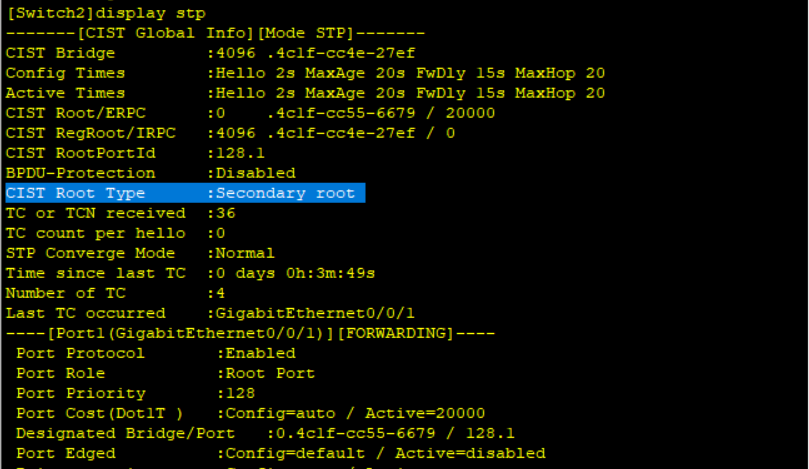

Рисунок 4 - Switch 2

Рисунок 5 - Switch 1 после настройки Switch 2

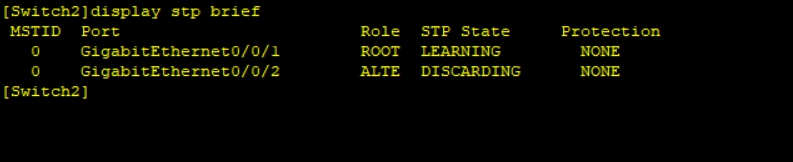

Рисунок 6 - Switch 2 после настройки Switch 1

На рисунках 7 и 8 представлены состояния коммутаторов перед выполнением команды <undo stp root> - отмена предыдущей конфигурации

Рисунок 7 - Switch 1 перед отменой конфигурации

Рисунок 8 - Switch 2 перед отменой конфигурации

Смену приоритетов выполняем с помощью команды

<stp priority 8192> на Switch 1

<stp priority 4096> на Switch 2

Результаты представлены на рисунках 9 -12

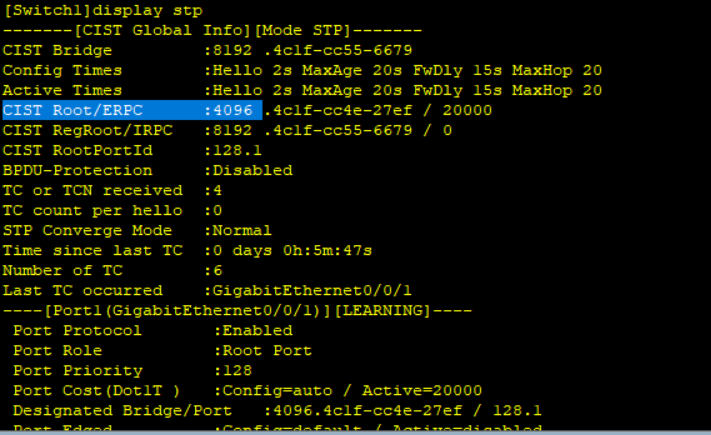

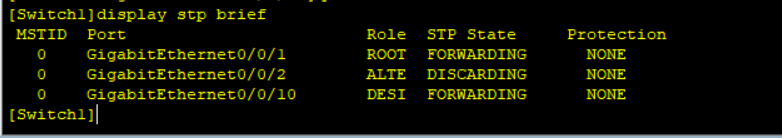

Рисунок 9 – Смена приоритетов Switch 1

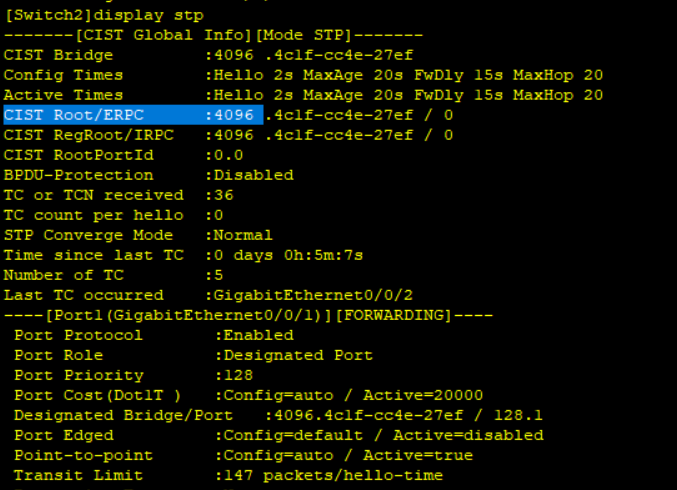

Рисунок 10 - Смена приоритетов Switch 2

Рисунок 11 - Смена приоритетов Switch 1

Рисунок 12 - Смена приоритетов Switch 2

Изменение приоритета роли портов

<interface GigabitEthernet 0/0/2>

<stp port priority 32>

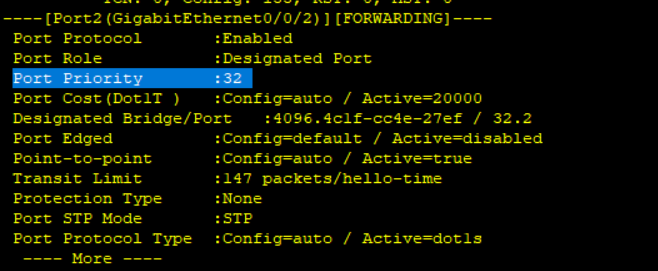

Рисунок 13 – Изменение приоритета роли портов

После смены приоритета порта на (Switch2), порт GigabitEthernet0/0/2 на (Switch1) становится (root) портом, рисунок 14

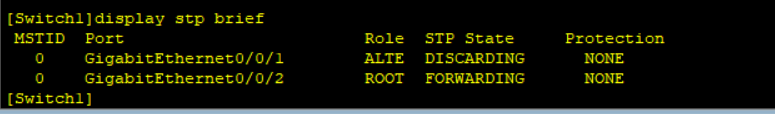

Рисунок 14 – Смена приоритета порта на Switch1

Смена стоимости порта представлена на рисунке 15

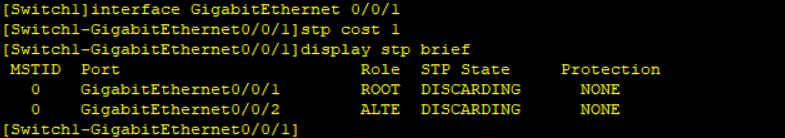

Рисунок 15 – Изменение стоимости порта на Switch1

После смены стоимости, порт GigabitEthernet0/0/1 на (Switch1) становится обратнокорневым (root) портом

Настройка хост-порта реализуется с помощью команд:

<interface GigabitEthernet 0/0/10>

<stp edged-port enable>

Результат представлен на рисунках 16-17

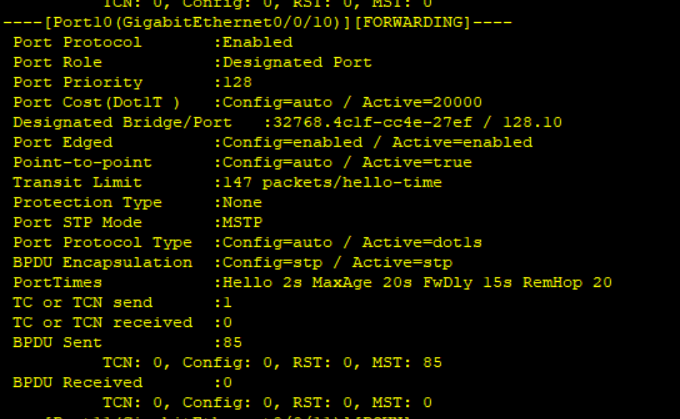

Рисунок 16 – Настройка хост-порта

Рисунок 17 – Настройка хост-порта

3. Выполнение задания на лабораторную работу

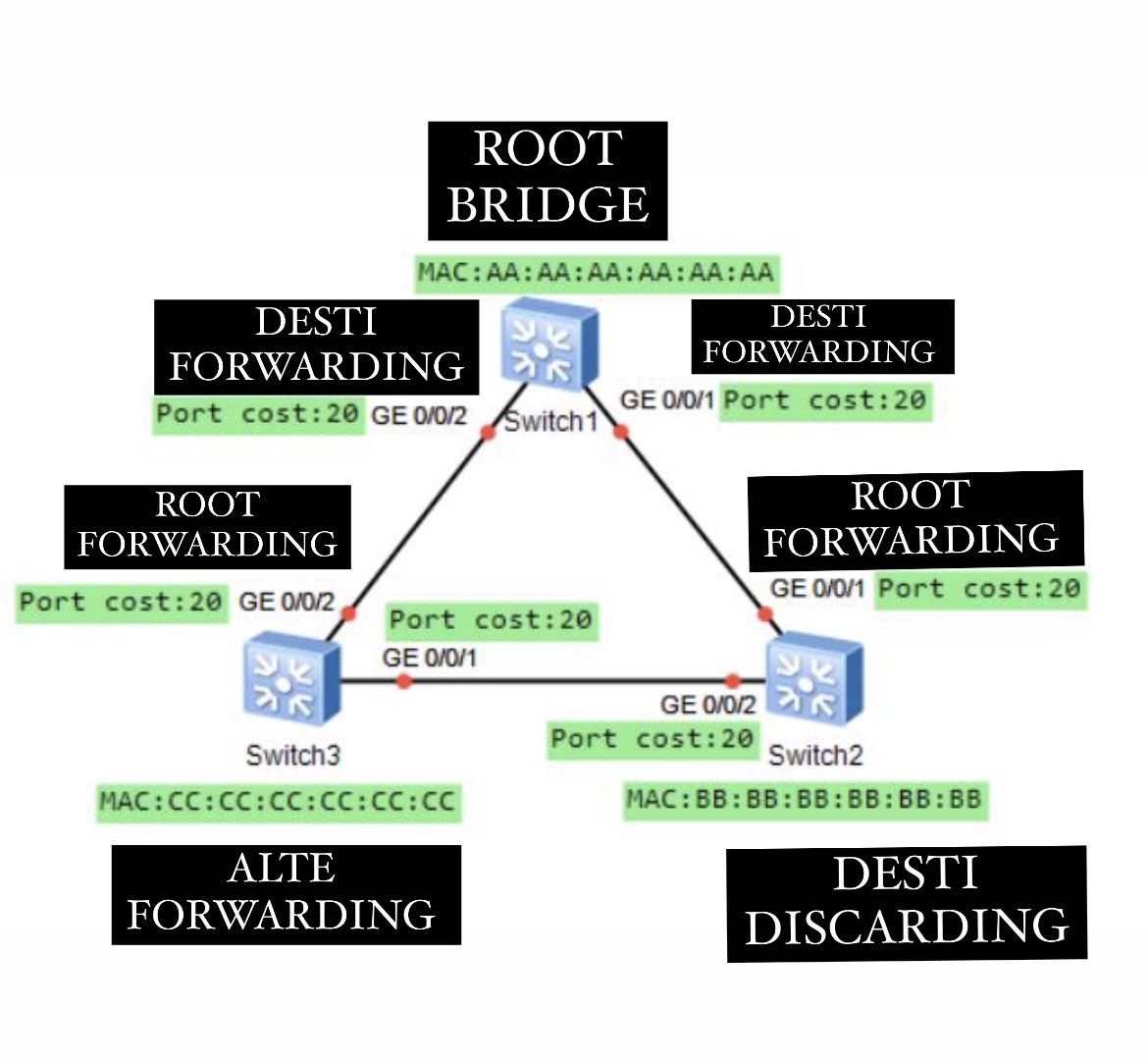

Рисунок 18 – Задание 1
