1. Цель работы

Изучение принципов трансляции адресов (NAT)

2. Ход лабораторной работы

3. Порядок выполнения лабораторной работы

1. Настройка статической трансляции

2. Настройка динамической трансляции

3. Настройка трансляции с использованием портов

4. Выполнение лабораторной работы

В программе eNSP построим следующую конфигурацию, рисунок 1-2

Рисунок 1 – Топология

Рисунок 2 – Построенная конфигкрация

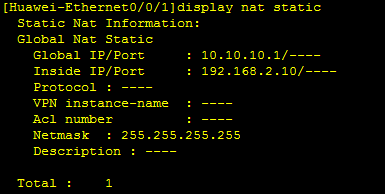

Настроим статическую трансляцию адреса, а именно привяжем внутренний адрес к внешнему и просмотрим настройки NAT, рисунок 3

Рисунок 3 – Настройки NAT

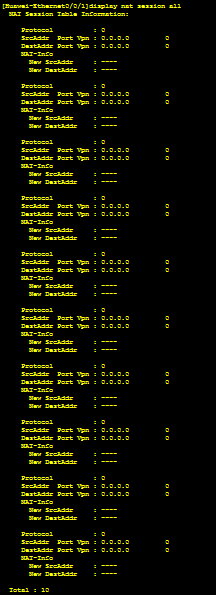

На маршрутизаторах информация о трансляции будет доступна по команде, рисунок 4

Рисунок 4 - Информация о трансляции

Данные о настройках NAT просмотрим через следующую команду, рисунок 5

Рисунок 5 – Данные о настройках NAT

Параметр (NAT outbound information:) выводит информацию об интерфейсе, на котором функционирует NAT, списке доступа, адресной группе и типе трансляции (no-pat). Параметр (no-pat) обозначает динамическую трансляцию без использования портов.

Динамическая трансляция с использованием портов (PAT) привязывает множество внутренних интерфейсов на единственный внешний используя TCP/UDP порты, рисунок 6

Рисунок 6 - Динамическая трансляция с использованием портов (PAT)
