Отчет по лабораторной работе №5

«Статическая маршрутизация»

по дисциплине «Сетевые технологии»

Выполнил: студент группы

Проверил:

Москва, 2021

Содержание

1 Цель работы 3

2 Задание на лабораторную работу 3

3 Ход лабораторной работы 3

3.1 Порядок выполнения лабораторной работы 3

3.2 Выполнение лабораторной работы 4

1. Цель работы

Изучение принципов маршрутизации трафика, настройка статических маршрутов.

2. Задание на лабораторную работу

Задание №1

Почему ip-адрес 192.168.3.2 недоступен?

Задание №2

Настроить статические маршруты на Router1 для доступа к подсетям 2.2.2.2 и 3.3.3.3.

Настроить статические маршруты на Router2 для доступа к подсетям 1.1.1.1 и 3.3.3.3.

Настроить статические маршруты на Router3 для доступа к подсетям 2.2.2.2 и 1.1.1.1.

Проверить доступность (команда ping) каждой настроенной подсети с каждого маршрутизатора. (сделать снимок экрана)

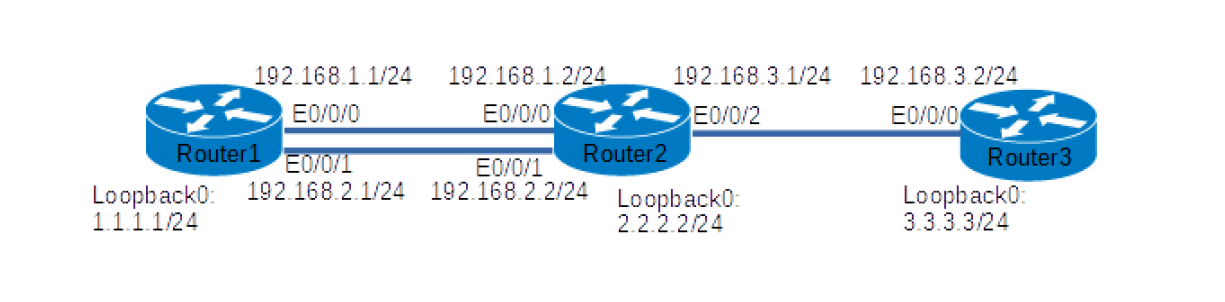

Рисунок 1 – Топология

3. Ход лабораторной работы

   1. Порядок выполнения лабораторной работы

1. Настройка статического маршрута

2. Настройка плавающего статического маршрута

3. Настройка шлюза по умолчанию

2. Выполнение лабораторной работы

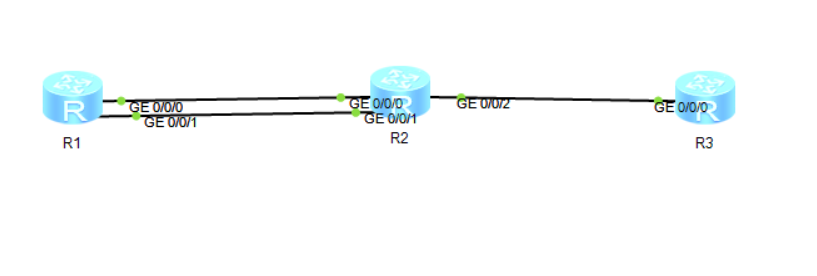

В программе eNSP построим следующую конфигурацию, рисунок 2

Рисунок 2 – Построенная конфигурация

Настроим маршрутизаторы в соответствие с топологией, рисунок 3 -5

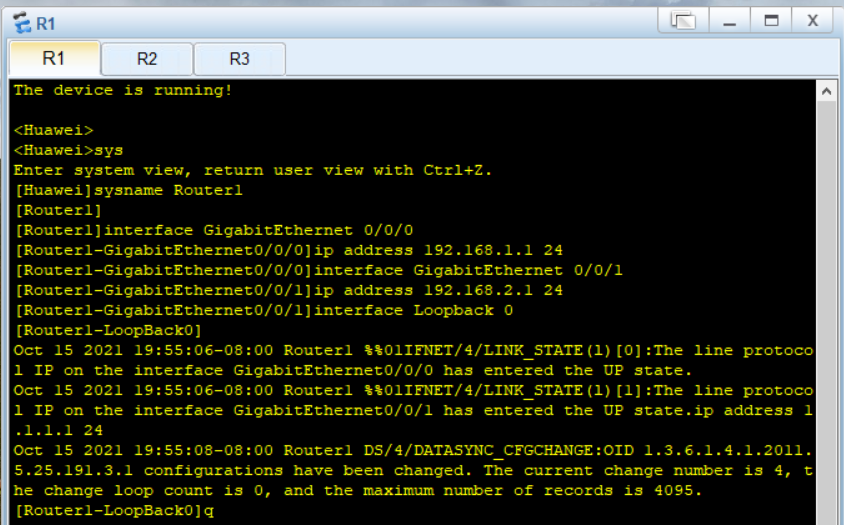

Рисунок 3 – Настройка Router1

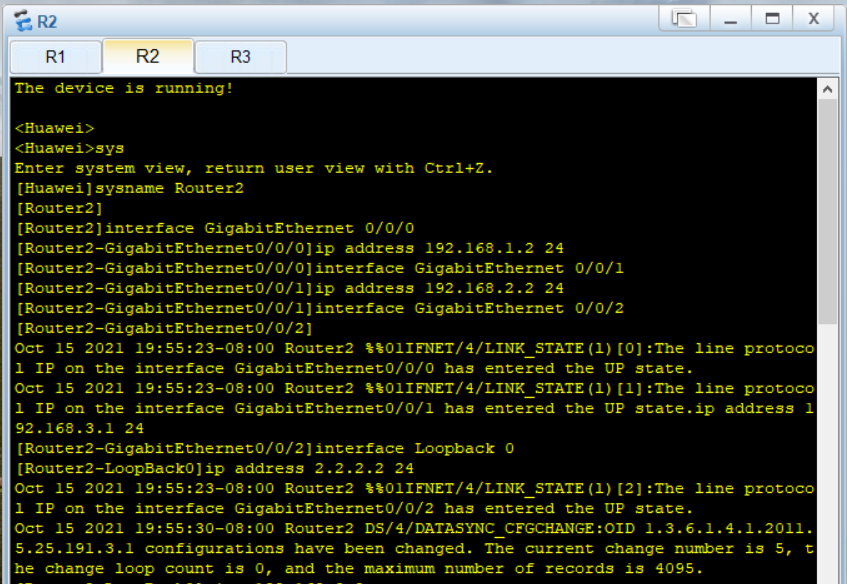

Рисунок 4 – Настройка Router2

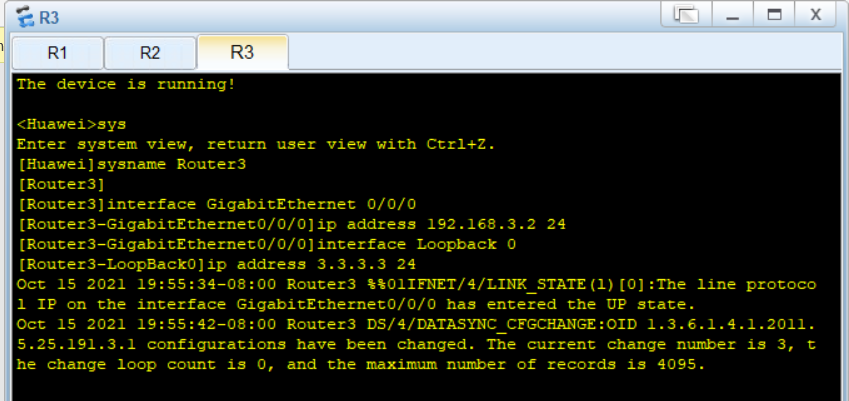

Рисунок 5 – Настройка Router3

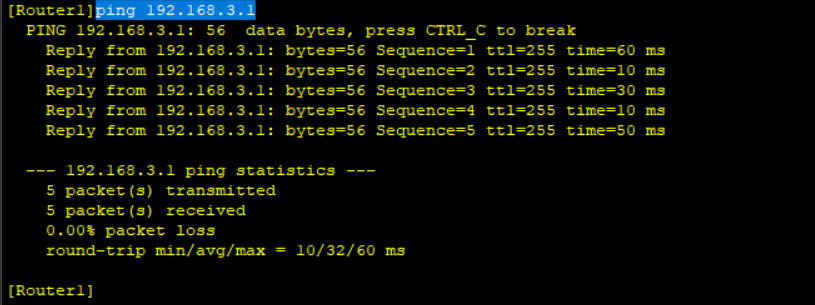

Проверка соединения командой ping, рисунки 6 и 7

Рисунок 6 – Ping на Router1

Рисунок 7 – Ping на Router2

Вывод текущей таблицы маршрутизации производится командой, рисунки 8-10

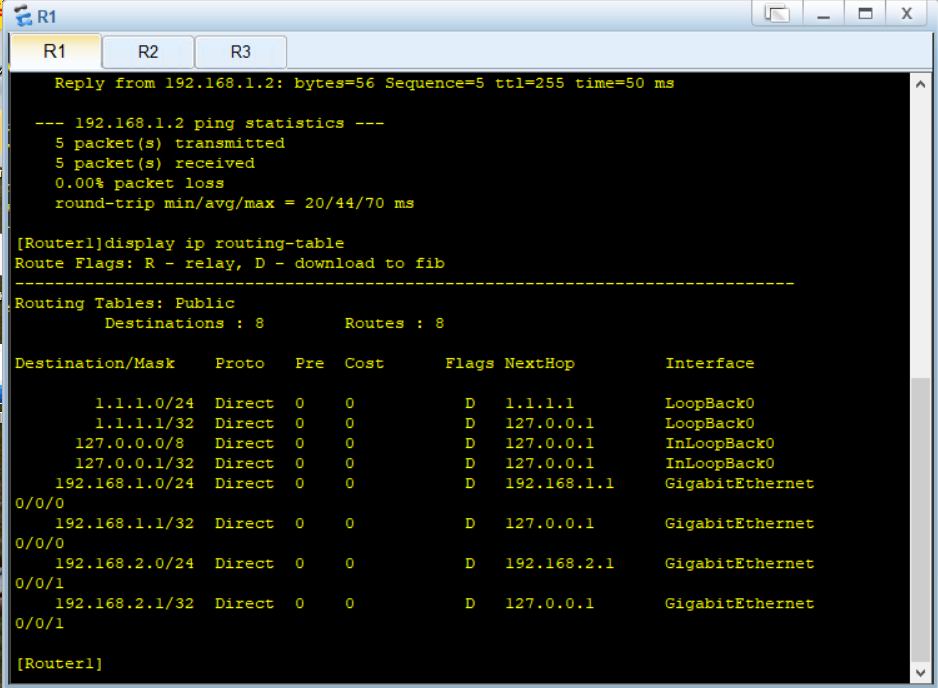

Рисунок 8 - Таблица маршрутизации на Router1

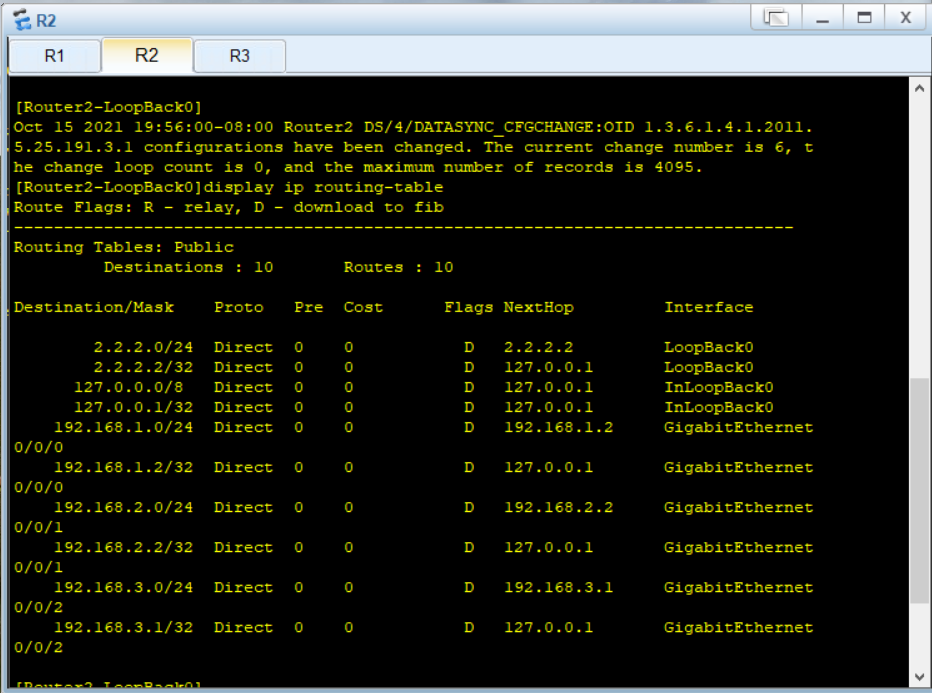

Рисунок 9 - Таблица маршрутизации на Router2

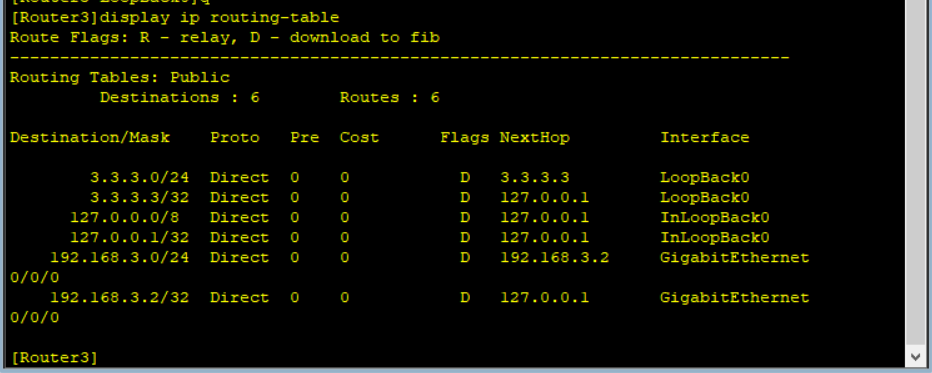

Рисунок 10 - Таблица маршрутизации на Router3

Задаем статический маршрут на (Router1) для доступа к сети (192.168.3.0/24) через адрес ближайшего соседа (next hop) (192.168.1.2):

<ip route-static 192.168.3.0 24 192.168.1.2>

Проверяем доступность интерфейса Ethernet2 на (Router2), рисунок 11

Рисунок 11 – Проверка доступности интерфейса Ethernet2

Ответ на задание 1:

IP-адрес 192.168.3.2 не доступен, так как не настроен статический маршрут для доступа сети

Задаем статический маршрут на (Router3)для доступа к сети (192.168.1.1/24):

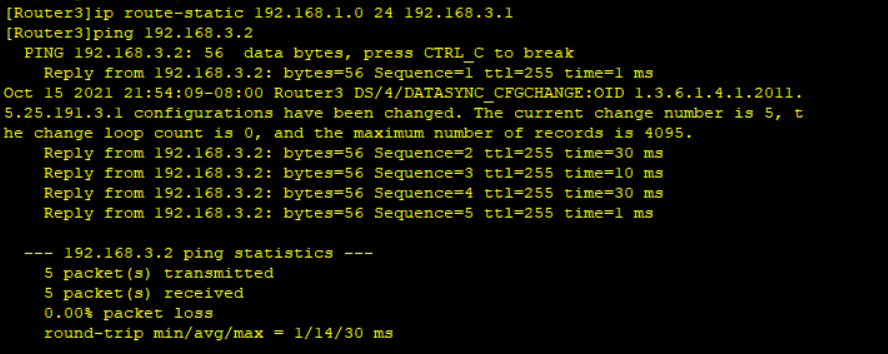

Проверяем доступность интерфейса Ethernet0 на (Router3), рисунок 12

Рисунок 12 – Проверка доступности интерфейса Ethernet0

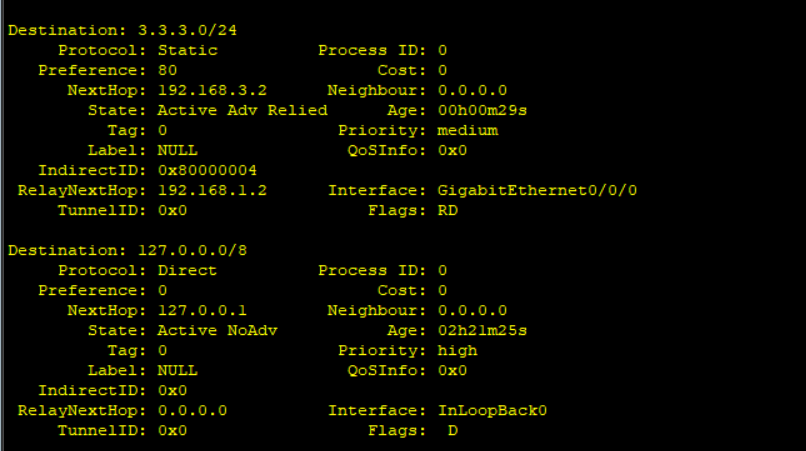

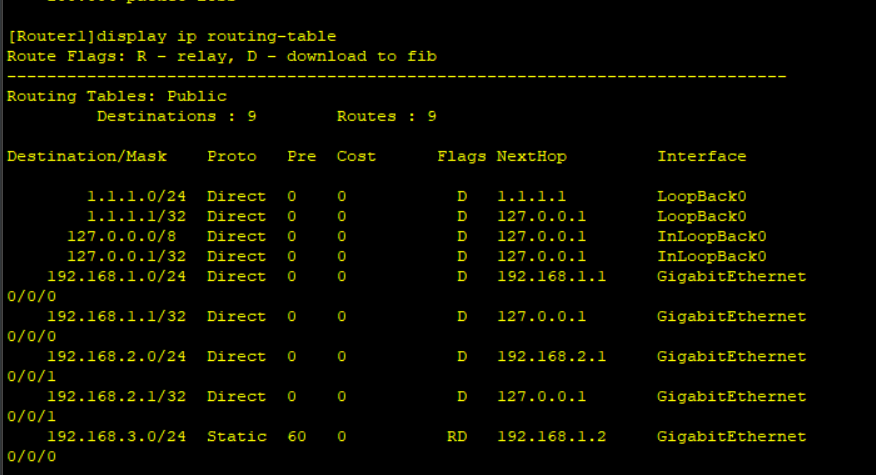

Выведем таблицу маршрутизации с помощью команды <display ip routing-table>, рисунок 13

Рисунок 13 – Таблица маршрутизации на Router1

Настроим IP-адреса на интерфейсе Ethernet0/1 маршрутизатора (Router1)и на интерфейсе Ethernet0/1 маршрутизатора (Router2)и проверим доступность канала, рисунок 14

Рисунок 14 – Доступность канала

Задание 2:

Настроить статические маршруты на Router1 для доступа к подсетям 2.2.2.2 и 3.3.3.3, рисунки 15-16

<ip route-static 2.2.2.2 24 192.168.2.2 preference 80>

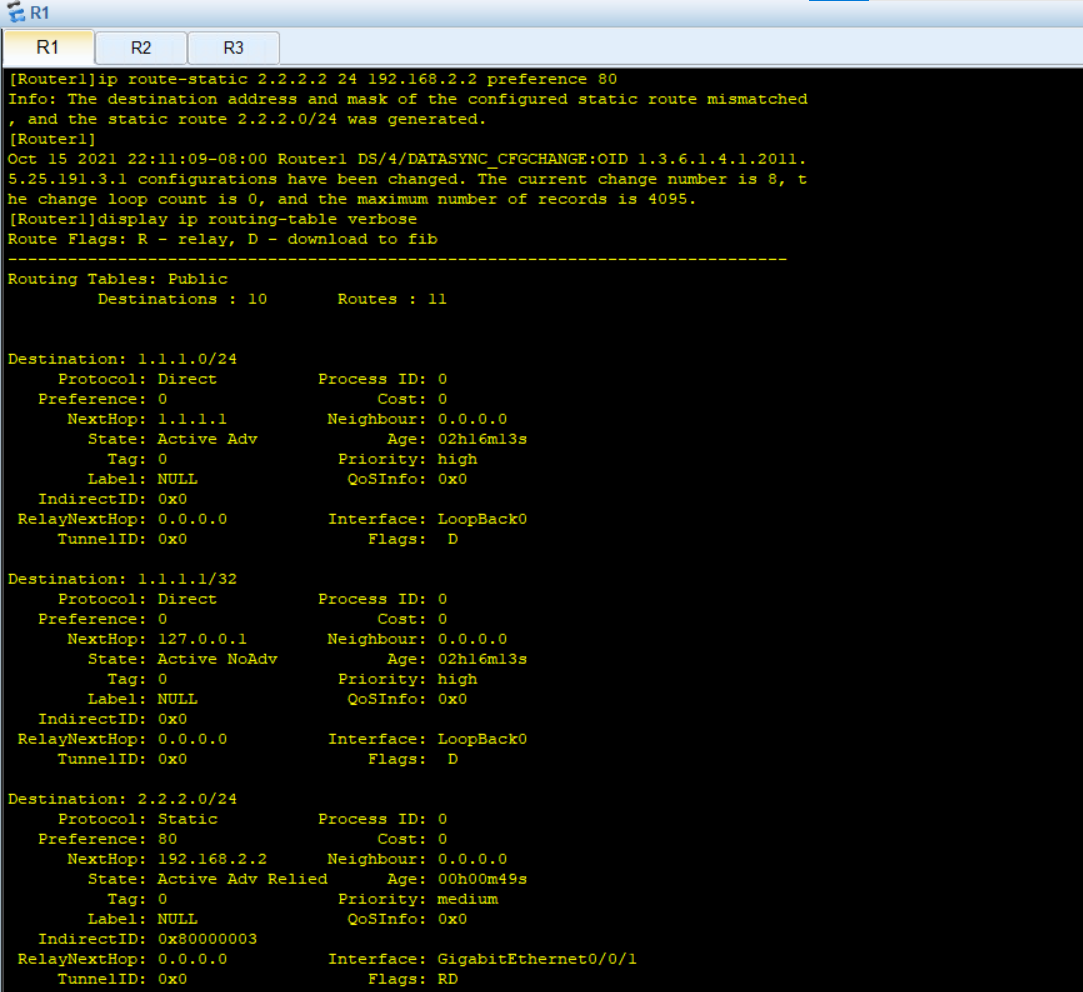

Рисунок 15 – Настройка статического маршрута на Router1 для доступа к подсети 2.2.2.2

< ip route-static 3.3.3.3 24 192.168.3.2 preference 80>

Рисунок 16 – Настройка статического маршрута на Router1 для доступа к подсети 3.3.3.3

Проверика доступности (команда ping) каждой настроенной подсети, рисунок 17

Рисунок 17 – Проверика доступности к каждой настроенной подсети

Настроить статические маршруты на Router2 для доступа к подсетям 1.1.1.1 и 3.3.3.3 , рисунки 18-19

<ip route-static 1.1.1.1 24 192.168.2.1 preference 80>

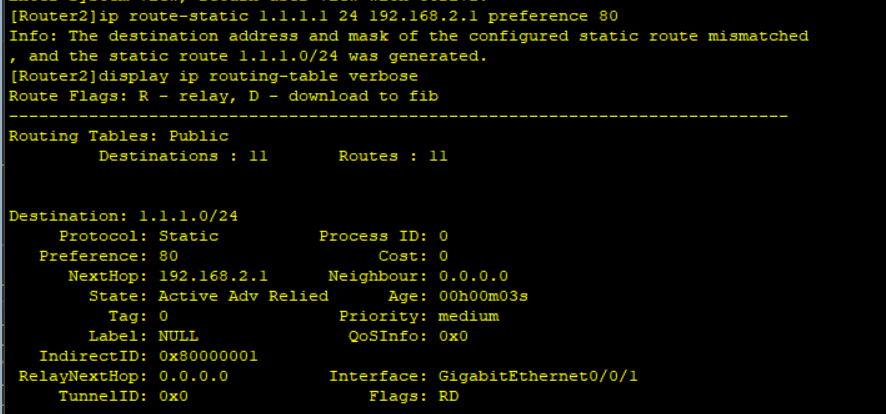

Рисунок 18 – Настройка статического маршрута на Router2 для доступа к подсети 1.1.1.1

<ip route-static 3.3.3.3 24 192.168.3.2 preference 80>

Рисунок 19 – Настройка статического маршрута на Router2 для доступа к подсети 3.3.3.3

Проверика доступности (команда ping) каждой настроенной подсети, рисунок 20

Рисунок 20 – Проверика доступности к каждой настроенной подсети

Настроить статические маршруты на Router3 для доступа к подсетям 2.2.2.2 и 1.1.1.1, рисунки 21-22

<ip route-static 2.2.2.2 24 192.168.3.1 preference 80>

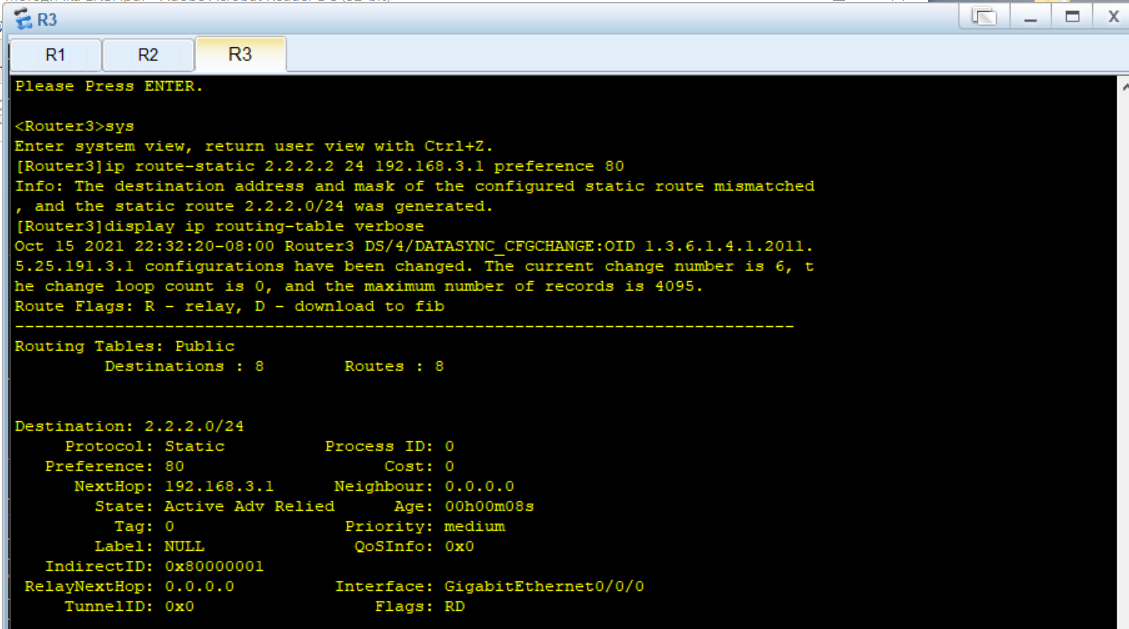

Рисунок 21 – Настройка статического маршрута на Router3 для доступа к подсети 2.2.2.2

<ip route-static 1.1.1.1 24 192.168.1.1 preference 80>

Рисунок 22 – Настройка статического маршрута на Router3 для доступа к подсети 1.1.1.1

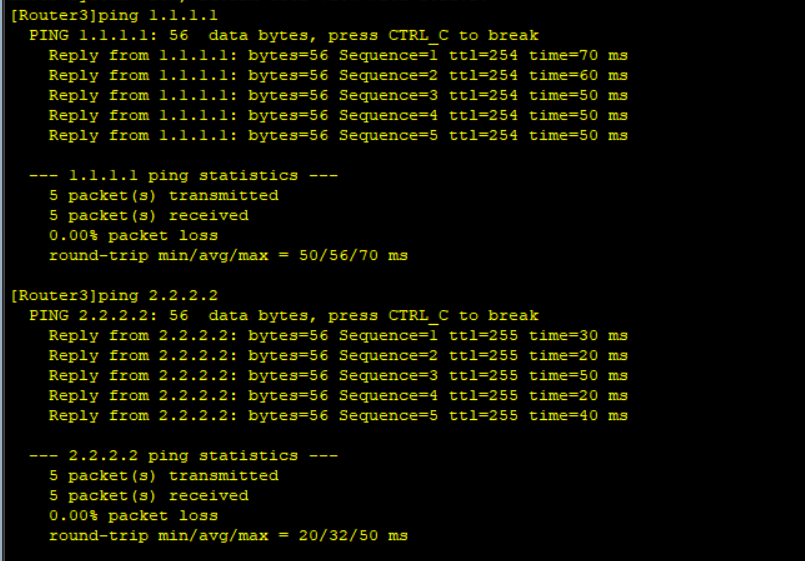

Проверика доступности (команда ping) каждой настроенной подсети, рисунок 23

Рисунок 23 – Проверика доступности к каждой настроенной подсети

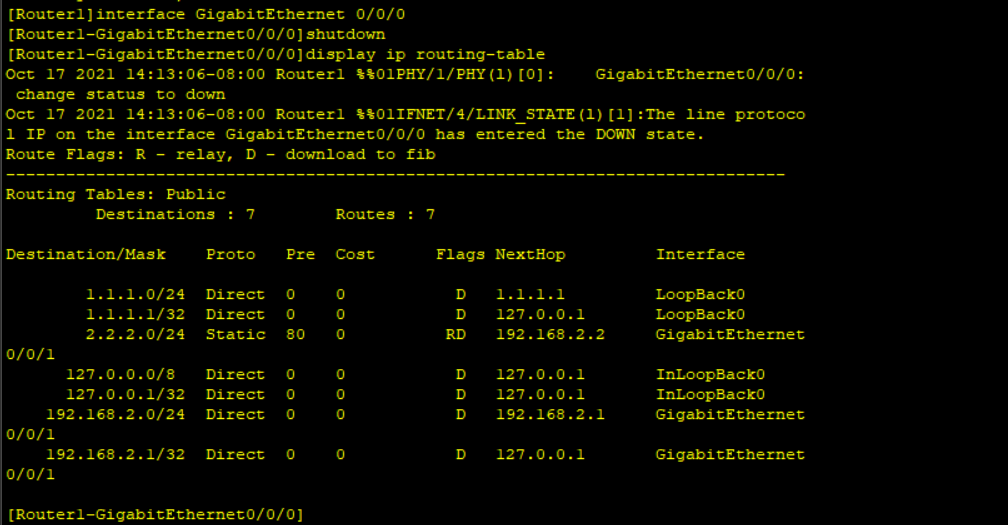

Имитируем падение соединения на интерфейсе Ethernet0/0 на Router1 и проверяем таблицу маршрутизации, рисунок 24

Рисунок 24 - Падение соединения на интерфейсе

Когда в таблице маршрутизации нет явного маршрута для сети, то пакет отправляется по маршруту, указанному как, шлюз по умолчанию. Настроим шлюз по умолчанию на (Router3) для сетей Loopback0 и проверим доступность подсетей и таблицу маршрутизации, рисунок 25-27

Рисунок 25 – Удаление статических маршрутов на Router3

Рисунок 26 – Удаление статических маршрутов на Router3

Рисунок 27 – Задаем шлюз

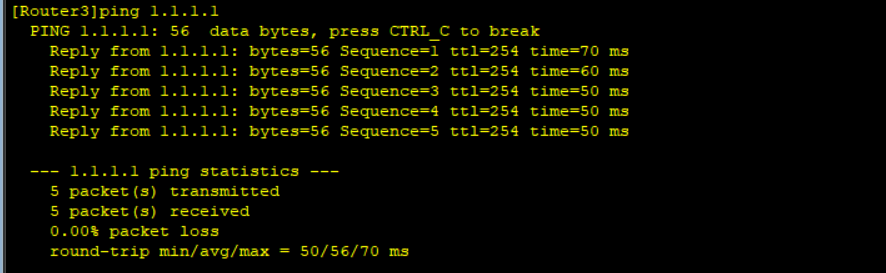

Рисунок 28 – Ping 1.1.1.1

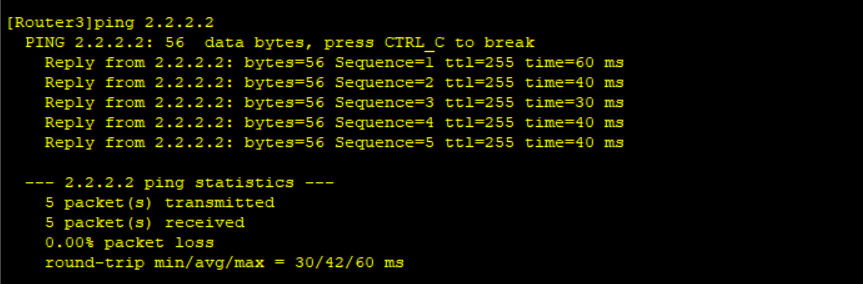

Рисунок 29 – Ping 2.2.2.2

Проверяем доступность подсетей и таблицу маршрутизации, рисунок 30

Рисунок 30 – Проверка доступности подсетей
