2.2 Проектный расчет валов редуктора
1.Марка стали -45, твердость 270 НВ.
2. Определяем диаметры участков валов:
Диаметр выходного конца вала
, (3.1)
Быстроходный вал-шестерня
мм, с учетом муфты принимаем d=28 мм.
мм, принимаем dп=35 мм.
мм, принимаем dбп=42 мм.
Тихоходный вал
мм, принимаем d=38 мм.
мм, принимаем dп=45 мм.
мм, принимаем dбп=52мм.
После компоновки редуктора на миллиметровке измеряем длины l и f:
Быстроходный вал-шестерня: l=84 мм , f=73 мм.
Тихоходный вал: l=86 мм , f=76 мм.
Нагрузка от муфты:
2.3 Подбор подшипников качения для валов редуктора
Назначаем для быстроходного и тихоходного валов тип подшипника – радиальные шариковые однорядные.
Основные размеры (ГОСТ 8338-75):
Для быстроходного вал-шестерня- легкая серия, 207, d=35 мм, D=72 мм, B=17 мм, r=1.5 мм, С=33,2 кН, Со=18,6 кН.
Для тихоходного вала- легкая серия, 209, d=45 мм, D=85 мм, B=19 мм, r=2.0 мм, С=33,2 кН, Со=18.6кН.
Смазка подшипников происходит тем же маслом, что и детали передач.
2.4 Расчет значений зазоров между внутренними элементами редуктора
Чтобы поверхности вращающихся колес не задевали за внутренние поверхности стенок корпуса, между ними оставляют зазор "а" (мм) [1, стр.45]:
,
где L - расстояние между внешними поверхностями деталей передач, мм.
a = 9.8 мм.
Вычисленное значение a округляют в большую сторону до целого числа. В дальнейшем по a будем понимать также расстояние между внутренней поверхностью стенки корпуса и торцом ступицы колеса. [1, стр. 45]
Принимаем
a = 10 мм.
Расстояние b0 между дном корпуса и поверхностью колес или червяка для всех типов редукторов и коробок передач принимают [1, стр. 45]:
b0 ≥ 3a.
Принимаем
b0 = 30 мм.
2.5 Разработка эскизного проекта зубчатого редуктора
Рисунок 1 – Компоновка редуктора
Глава 3 Подбор соединительной муфты
Муфты общемашиностроительного применения для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 Нхм и уменьшения динамических нагрузок при угловых, радиальных и осевых смещениях валов. Параметры и размеры муфт соответствуют ГОСТ 21424 упругие втулочно-пальцевые

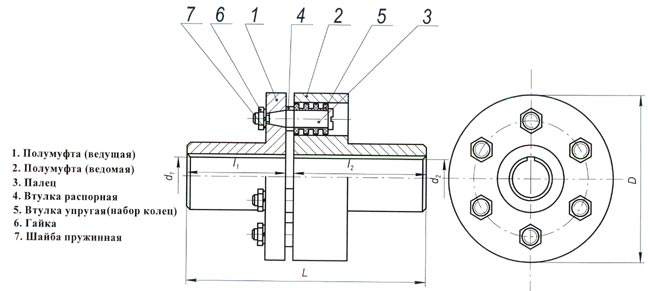

Рисунок 5 . Втулочно-пальцевая муфта
Проверим прочность резиновых втулок на смятие по условию:
Проверим прочность стальных пальцев на изгиб по условию:
Таким образом, прочность стальных пальцев обеспечена.
Муфта допускает радиальные смещения валов 0,1 - 0,15 мм, осевые – 3 мм и угловые – 0,6/100.
Выбираем муфту с допускаемым крутящим моментом [Т] =63 Н∙м с Упругая муфта не только передает расчетный крутящий момент, но и смягчает удары с помощью упругих резиновых втулок одетых на стальные пальцы.
Выбираем муфту согласно ГОСТ 21424-93:
Ориентировочные значения основных размеров (мм) элементов муфты:
Основные размеры выбранной муфты
[Т], Н м |
D, мм |
nmax, мм |
d, мм |
L, мм |
63 |
200 |
60 |
40 |
180 |
