2. Измерение tgδ и емкости Сх изоляции высоковольтным автоматизированным мостом переменного тока СА7100
Основой процесса измерения является вариационный
метод измерения. Используемая в мосте разновидность вариационного метода измерения предусматривает изменение (вариацию) измеряемой величины (отношения токов) на известное с необходимой точностью значение. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления осуществляет процессор, размещенный в БУ.
21
2. Измерение tgδ и емкости Сх изоляции высоковольтным автоматизированным мостом переменного тока СА7100
Процесс измерения с помощью моста следующий: 1 - выбор чувствительности и измерение Uраб;
2 - выбор поддиапазона и уравновешивание измерительной цепи;
3 - измерение значения остаточного сигнала неравновесия и "нулей" прибора;
4 - вычисление результата измерения по равновесным значениям декадных коммутаторов и значению остаточного сигнала неравновесия;
5 - коррекция результата с учетом влияния сопротивлений подводящих проводов, обмоток и коммутаторов в цепи объекта
измерения и образцовой меры.
22
2.Измерение тангенса угла диэлектрических потерь tgδ и емкости Сх изоляции
высоковольтным автоматизированным мостом переменного тока СА7100
Процесс измерения с помощью моста следующий: 1 - выбор чувствительности и измерение Uраб;
2 - выбор поддиапазона и уравновешивание измерительной цепи;
3 - измерение значения остаточного сигнала неравновесия и "нулей" прибора;
4 - вычисление результата измерения по равновесным значениям декадных коммутаторов и значению остаточного сигнала неравновесия;
5 - коррекция результата.
23
2.Измерение тангенса угла диэлектрических потерь tgδ и емкости Сх изоляции
высоковольтным автоматизированным мостом переменного тока СА7100
Выбор чувствительности осуществляют изменением коэффициента передачи УСН.
Смена поддиапзона осуществляется переключением числа витков обмотки WХ, а уравновешивание в пределах поддиапзона – переключением витков обмотки W0.
После уравновешивания с помощью ВАЦП измеряется остаточный сигнал неравновесия. Используя результат этого измерения, равновесные значения числа витков обмоток КТ, а также значения Сх и tg δ конденсатора С0,
введенные оператором, БУ производит вычисление и вывод на экран БУ значений tg δ и Сх объекта измерения и действующего значения первой гармоники рабочего напряжения и его частоты.
Управление осуществляет микроконтроллер, получающий команды от БУ.
24
2.Измерение тангенса угла диэлектрических потерь tgδ и емкости Сх изоляции
высоковольтным автоматизированным мостом переменного тока СА7100

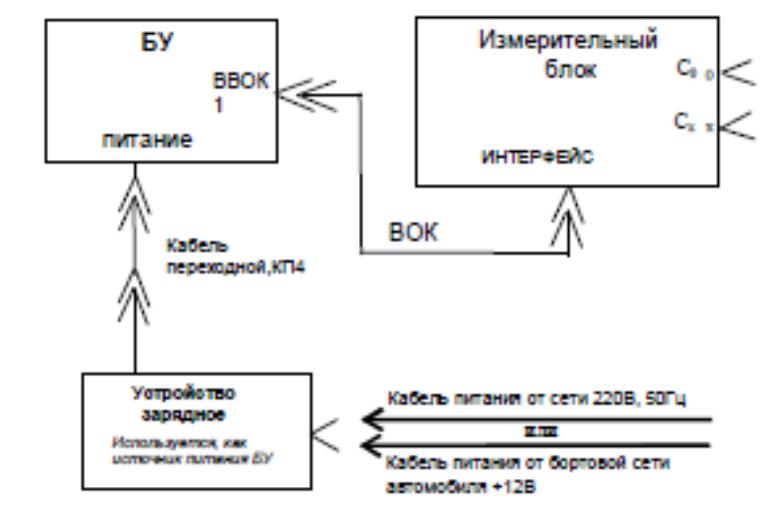

Рисунок 4 - Схема соединения составных частей моста
25
2. Измерение tgδ и емкости Сх изоляции высоковольтным автоматизированным мостом переменного тока СА7100
В случае использования эталонного конденсатора, он подключается к клемме Со прибора и испытательному трансформатору.
Использование моста совместно ПК позволяет через диалоговое окно ПК осуществлять управление мостом, выводить результаты измерений, а также переписывать из памяти БУ на винчестер или гибкий диск файл результатов измерений.
26
2.Измерение tgδ и емкости Сх изоляции высоковольтным автоматизированным мостом переменного тока СА7100

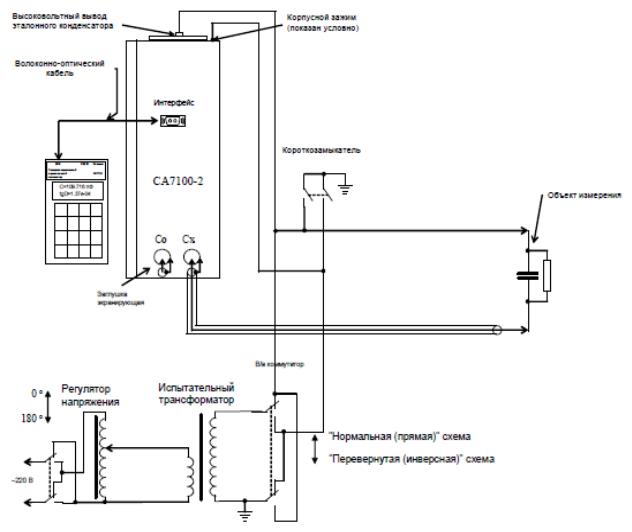

Рисунок 5 - Схема проведения измерений с помощью
моста по «прямой» или «перевернутой» схемам
27
2.Измерение tgδ и емкости Сх изоляции высоковольтным автоматизированным мостом переменного тока СА7100

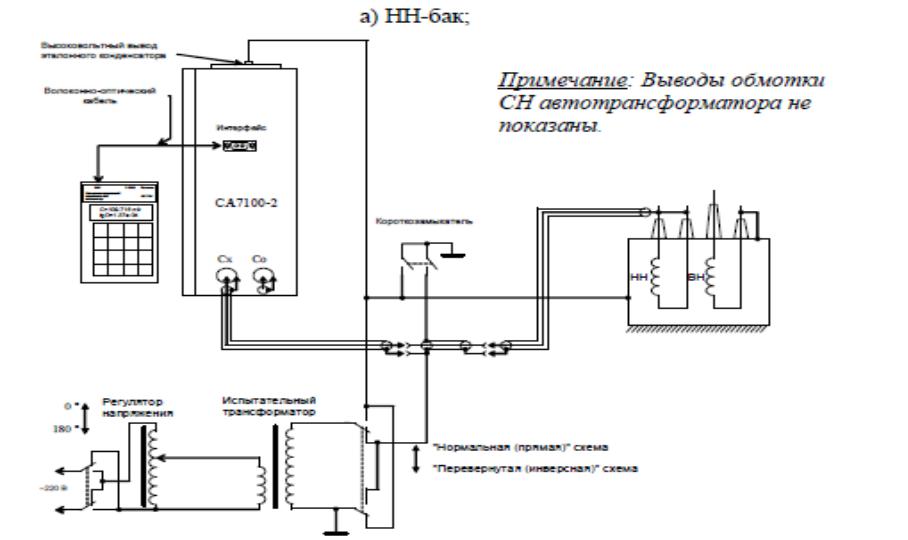

Рисунок 6а - Схема включения при измерении tg δ и Сх |
|
изоляции трансформаторов |
28 |
|
2.Измерение tgδ и емкости Сх изоляции высоковольтным автоматизированным мостом переменного тока СА7100

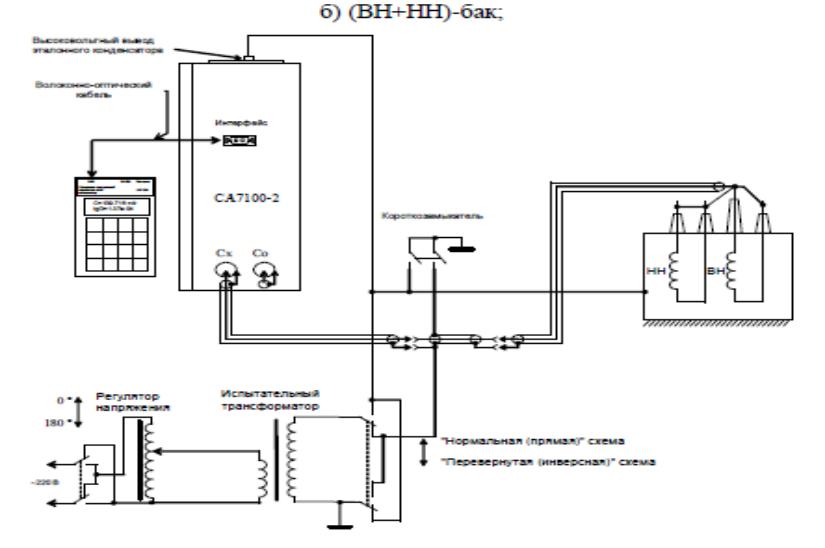

Рисунок 7.6б - Схема включения оборудования при проведении измерений tg δ и Сх изоляции трансформаторов
29
3 Испытание изоляции трансформаторов повышенным напряжением
Uиспыт. превышает Uраб. и его приложение создает в испытываемой изоляции повышенную напряженность электрического поля. Это позволяет обнаруживать дефекты, вызвавшие недопустимое снижение электрической прочности изоляции.
При испытании приложенным U постоянного тока предусмотрено измерение тока проводимости изоляции и для некоторых ее видов является диагностическим параметром.
Испытания приложенным U не допускаются:
при наличии видимых дефектов изоляции, а также при несоответствии качества масла эксплуатационным
нормам, при загрязнении и увлажнении наружных поверхностей
изоляционных конструкций, выполненных из органических материалов.
30
