Контрольная работа №1

По дисциплине

Микросхемотехника

Вариант 7

Выполнил:

Студент гр. 368-1.

Жанаева С.Б.

Принял:

Доцент кафедры ПрЭ.

Легостаев Н.С.

Томск 2020

Решение: светодиод будет гореть, когда на выходе логического элемента «2-И-НЕ с открытым коллектором» установится уровень напряжение логического нуля, т.е. когда на всех входах этого логического элемента будет уровень напряжения логической единицы. Следовательно, на выходе мультиплексора и логического элемента «исключающее ИЛИ». На выходе мультиплексора напряжение логической единицы будет тогда, когда на выходе дешифратора напряжение примет значение логического нуля. На выходе дешифратора напряжение логического нуля установится тогда, когда а₄=1, а₃=0, а₂=1, а₁=0, а₀=0.

Таким образом, для того, чтобы загорелся светодиод на входы устройства необходимо подать восьмиразрядное слово а₇=0, а₆=1, а₅=1, а₄=1, а₃=0, а₂=1, а₁=0, а₀=0.

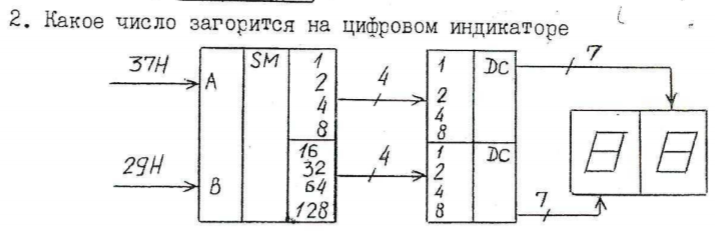

Решение: переведем числа в двоичную систему.

37Н=00110111В

29Н=00101001В

На выходе сумматора формируется код арифметической суммы чисел:

00110111+00101001=01100000В=60

Ответ: 60

Решение: переведем числа в двоичную систему

100=01100100В

-38=10100110В

На выходе сумматора формируется код арифметической суммы чисел:

01100100+10100110=00001010В

Уровни сигналов на выходах сумматора: а₇=0, а₆=0, а₅=0, а₄=0, а₃=1, а₂=0, а₁=1, а₀=0.

Р ешение: составим карту карно булевой функции

Т.к. у нас только восемь разрядов, используются только разряды с 0 по 7. Переведем в двоичный код: 11110011

Восьмиразрядное слово для реализации этой булевой функции: а₇=1, а₆=1, а₅=1, а₄=1, а₃=0, а₂=0, а₁=1, а₀=1.

Решение: Для того, чтобы горел светодиод, должен быть логический ноль на выходе сумматора, т.е. выполняться неравенство Ď+С<16. На конкретных примерах четырехразрядных чисел С и D легко убедиться, что светодиод горит при D>C. Пусть например С=D=5, пятиразрядная сумма на выходе сумматора отображается числом 16=10000. Светодиод не горит. Тот же эффект будет, если С>5, а если С<5, например С=3, то на выходе сумматора будет число 14=01110 и загорится светодиод.

Ответ: 1
