ЛР5 ИССЛЕДОВАНИE ОПЕРАЦИОННОГО УСИЛИТЕЛЯ
.docxМИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Инженерная школа неразрушающего контроля и безопасности
Направление: 12.03.04 «Биотехнические системы и технологии»
Обеспечивающее подразделение: Отделение электронной инженерии
ОТЧЕТ
ПО ЛАБОРАТОРНОЙ РАБОТЕ №5
дисциплина "Электроника 1.2"
ИССЛЕДОВАНИE ОПЕРАЦИОННОГО УСИЛИТЕЛЯ
Выполнил:
Студент группы _________________
Проверил:
Канд. тех. наук, доцент ОЭИ ИШНКБ _________________ В.В. Гребенников
Томск - 2020
Цель работы: Изучение схем включения операционного усилителя (ОУ) с обратными связями в качестве инвертирующего и неинвертирующего усилителя; исследование интегратора на операционном усилителе.
Программа работы:
1. Исследование инвертирующего усилителя

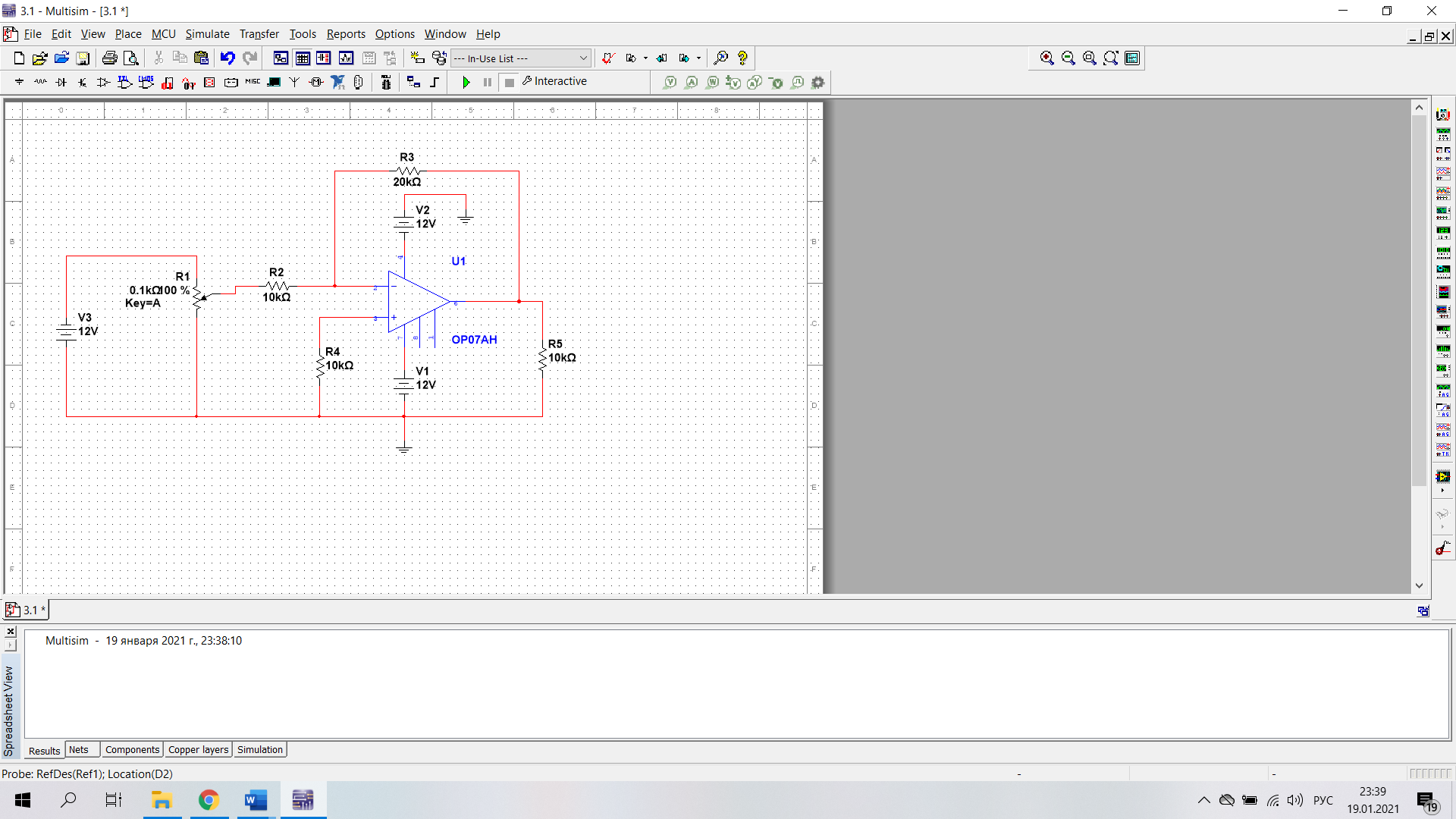

Рис.1. Схема инвертирующего усилителя
2. Исследование неинвертирующего усилителя
Рис.2. Схема неинвертирующего усилителя
3. Исследование интегратора на операционном усилителе

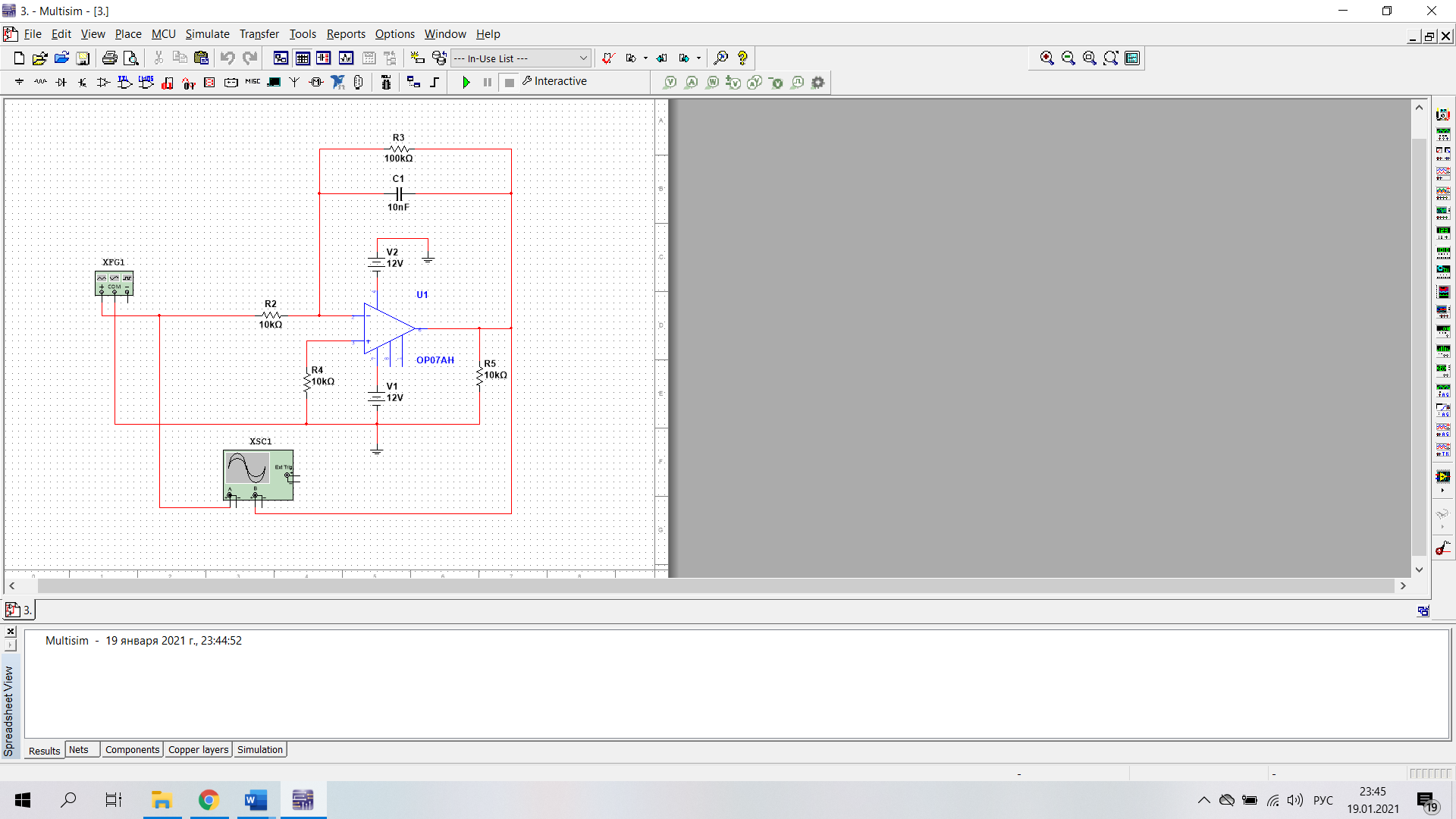

Рис.3. Схема интегратора
Ход работы:
1. Исследование инвертирующего усилителя
1.1. Снятие амплитудной характеристики усилителя на постоянном токе.
Амалитудная характеристика усилителя
Uвх, В |
-0,48 |
-0,72 |
-1,1 |
-1,6 |
-2,2 |
-2,8 |
-3,2 |
-3,6 |
-4,1 |
-4,6 |
-12 |
0,12 |
0,48 |
0,6 |
1,1 |
2,6 |
3,2 |
3,6 |
4,3 |
4,5 |
4,9 |
12 |
Uвых, В |
0,96 |
1,4 |
2,2 |
3,1 |
4,3 |
5,5 |
6,5 |
7,2 |
8,1 |
9,1 |
10 |
-0,24 |
-0,96 |
-1,2 |
-2,2 |
-5,3 |
-6,5 |
-7,2 |
-8,6 |
-9,1 |
-9,8 |
-10 |

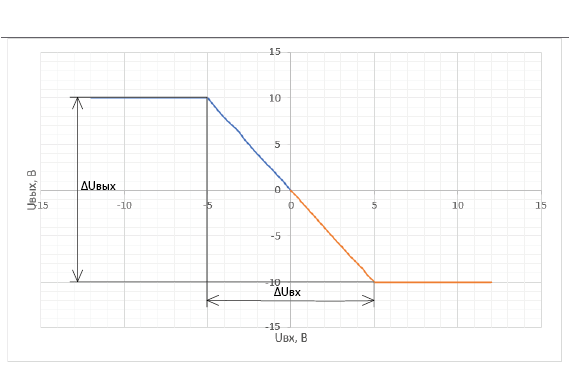

Рис.1.1. Амплитудная характеристика инвертирующего усилителя
1.2. Снятие осциллограммы в активном режиме
В активном режиме, при значении потенциометра 32%, амплитуда выходного сигнала составила 7,7В.

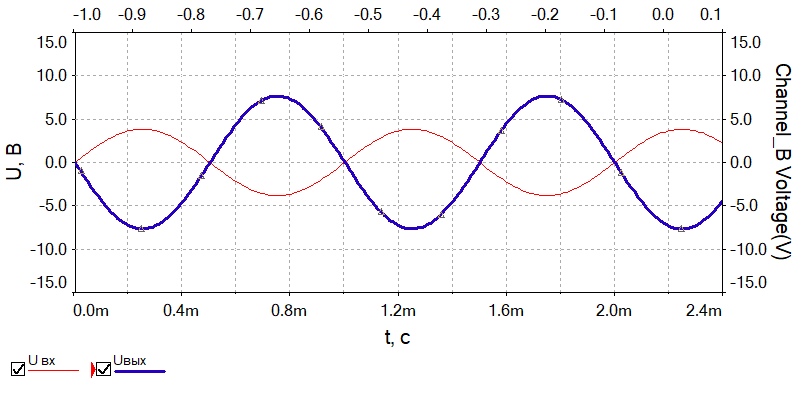

Рис.1.2. Осциллограмма инвертирующего усилителя в активном режиме
1.3. Снятие АЧХ

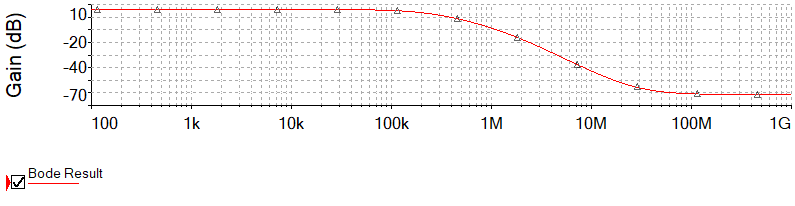

Рис.1.3. АЧХ инвертирующего усилителя
Фильтр пропускает частоты от 0 до 27 кГц.
2. Исследование неинвертирующего усилителя
2.1. Снятие амплитудной характеристики
Uвх, В |
-6,1 |
-3,3 |
-3 |
-2,4 |
-1,8 |
-1,2 |
-0,6 |
0,6 |
1,2 |
1,8 |
2,4 |
3 |
3,3 |
6,1 |
Uвых, В |
-10 |
-10 |
-9 |
-7,2 |
-5,4 |
-3,6 |
-1,8 |
1,8 |
3,6 |
5,4 |
7,2 |
9 |
10 |
10 |

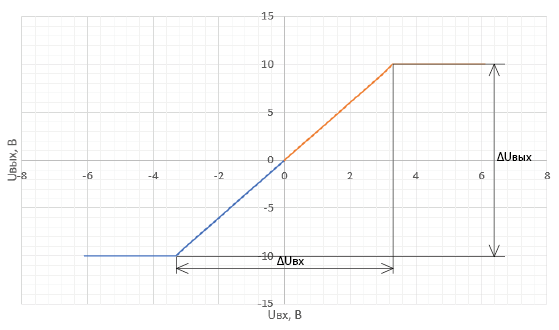

Рис.2.1. Амплитудная характеристика неинвертирующего усилителя
KUОС= 3
2.2. Снятие осциллограммы в активном режиме
В активном режиме, при значении потенциометра 25%, амплитуда выходного сигнала составила 7,5В.
Рис.2.2. Осциллограмма неинвертирующего усилителя в активном режиме
3.3. Исследование интегратора на операционном усилителе
Unm=1В
f=7кГц
с
Um= В

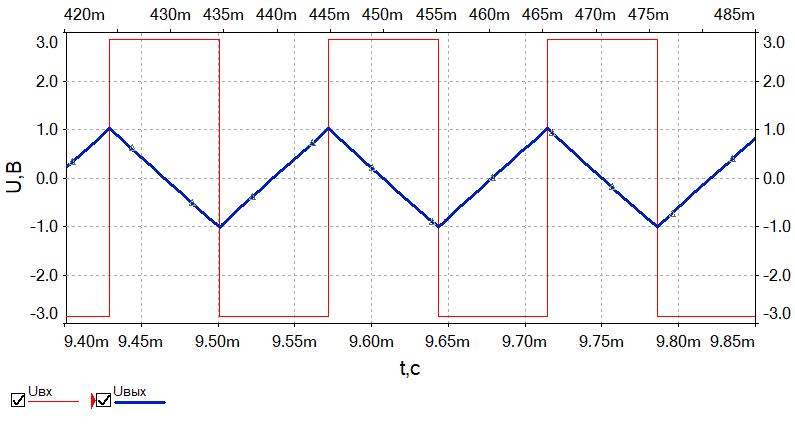

Рис.3.1. Осциллограмма входного и выходного напряжений
Из графика:
Um= 2,86В
Unm=1В
T=140мкс
f =7кГц
Вывод:
В ходе лабораторной работы был исследован инвертирующий усилитель. На осциллограмме видно, что входное напряжение противофазно выходному. KUOC, рассчитанное теоретически совпало с практическим значением, что говорит о правильности расчетов.
На осциллограммах неинвертирующего усилителя видно, что входное напряжение синфазно выходному. Рассчитанные значения коэффициента усиления по напряжению совпали, что говорит о правильности расчетов.
Интегратор на операционном усилителе также был рассчитан теоретически и практически. Значения f, Um, Unm также совпали.
