Вопрос 5. В чем сходство и в чем различие данных, измеренных и рассчитанных в п. 4 и п.5?
Схожие: значения индуктивности катушки, ёмкости конденсатора, характеристические сопротивления контуров, сила тока цепи и резонансные частоты.
Различные: добротность (во втором опыте в разы меньше), сопротивление (уменьшается, из-за увеличения проводимости)

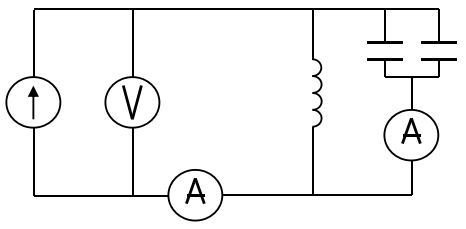

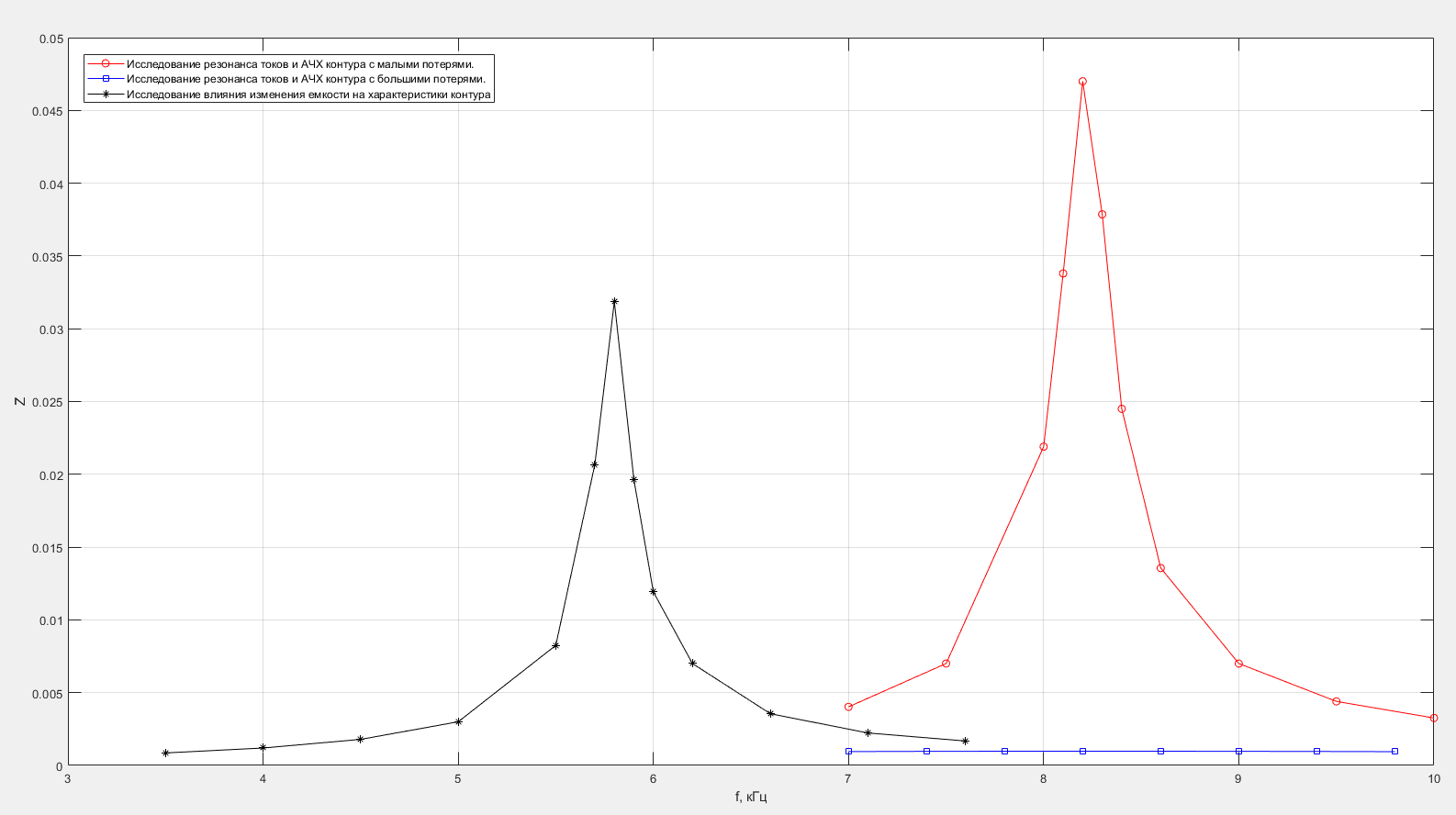

6) Исследование влияния изменения емкости на характеристики контура.
Измеряют |
Вычисляют |
|
f, кГц |
UВХ / UR2, |
= UВХ / UR2 / R2 Ом |
3,5 |
0,859 |
0,000859 |
4 |
1,198 |
0,001198 |
4,5 |
1,79 |
0,00179 |
5 |
3 |
0,003 |
5,5 |
8,25 |
0,00825 |
5,7 |
20,67 |
0,02067 |
5,8 |
31,86 |
0,03186 |
5,9 |
19,65 |
0,01965 |
6 |
11,92 |
0,01192 |
6,2 |
7 |
0,007 |
6,6 |
3,55 |
0,00355 |
7,1 |
2,23 |
0,00223 |
7,6 |
1,68 |
0,00168 |
Ом
Вопрос 6. В чем сходство и в чем различие данных п.П. 5 и 6? Почему диапазон изменения частоты иной?
Схожие: значения проводимости и напряжения, индуктивность катушки
Различные: резонансная частота, добротность (во втором опыте больше), характеристическое сопротивление контура и ёмкость
Диапазон изменения частот изменился, т.к. изменилась ёмкость конденсатора, от которой зависит значение резонансной частоты.
Выводы.
В ходе работы исследован резонанс и амплитудно-частотные характеристики (АЧХ) последовательного и параллельного колебательных контуров. Было исследовано влияние изменения емкости на характеристики контура, исследован резонанс токов и АЧХ контура с большими и малыми потерями. Исследован резонанс токов, влияние ёмкости на характеристики контура, а также резонанс напряжений и АЧХ контура с большими и малыми потерями. Для данных исследований проведены вычисления, построены таблицы и графики.
