Лабораторная работа №5
ЭЛЕКТРИЧЕСКИЕ РАЗРЯДЫ ПО ПОВЕРХНОСТИ ТВЁРДОГО ДИЭЛЕКТРИКА
Выполнили студенты группы 5А8Д ______________ Нагорнов А.В.
(дата) Сучков М.А
Сироткин Т.Э.
Орешков Д.Г.
Панов И.В
Проверил к.т.н., _______________ Мытников А.В.
доцент ОЭЭ ИШЭ (подпись) _______________ (дата)
Томск-2021
Цель работы
Экспериментальное изучение разряда по поверхности твердого диэлектрика в зависимости от конфигурации электрического поля, расстояния между электродами и толщины диэлектрика.
Краткие сведения
Характерные случаи электрических полей изоляционных конструкций:
1. Равномерное поле. Поверхность раздела двух диэлектрических сред расположена вдоль силовых линий электрического поля. Неоднородное поле с преобладанием тангенциальной составляющей напряженности поля во всех точках поверхности диэлектрика.
Неоднородное поле с преобладанием тангенциальной составляющей напряженности электрического поля.
Неоднородное поле с преобладанием нормальной составляющей напряженности электрического поля.
Диэлектрик, помещенный в равномерное поле, нарушает его однородность, и разряд происходит всегда по поверхности диэлектрика, при напряжении более низком, чем в воздушном промежутке.
Значительную роль в снижении разрядных напряжений играет адсорбция диэлектриком влаги. Материалы, обладающие большой поверхностной гигроскопичностью (стекло, эбонит, оргстекло, бакелизированная бумага), дают большее снижение разрядных напряжений, чем малогигроскопичные материалы (парафин, винипласт). Под действием приложенного к электродам напряжения диссоциированные ионы, содержащиеся в адсорбированной диэлектриком влаге, перераспределяются по поверхности диэлектрика, искажая градиент потенциала вдоль его поверхности. В результате разрядное напряжение уменьшается. На импульсах поле в промежутке не успевает существенно исказиться из-за инерционности процесса перераспределения зарядов, поэтому разрядное напряжение снижается в меньшей мере. Кроме увлажнения поверхности диэлектрика, на величину разрядного напряжения существенное влияние оказывают воздушные прослойки между диэлектриком и электродами.
Поверхностный разряд по мере увеличения приложенного напряжения проходит несколько стадий:
При относительно низких напряжениях на электродах возникает коронный разряд в виде полоски ровного неяркого свечения.
Увеличение напряжения приводит к расширению области коронирования и образованию на твердом диэлектрике многочисленных слабо светящихся каналов (стримеров), направленных к противоположному электроду. Характер разрядных процессов определяется величиной токов, текущих в разрядных каналах.
При дальнейшем увеличении напряжения ток возрастает настолько, что становится возможной термическая ионизация в стримерных каналах. Эта форма стримерного разряда, называемая скользящим разрядом, характеризуется интенсивным свечением канала, резким уменьшением сопротивления канала и, следовательно, выносом потенциала в глубь промежутка.
Длина скользящих разрядов очень быстро увеличивается с повышением напряжения, и процесс завершается перекрытием промежутка между электродами.
Рисунок 3 – Принципиальная электрическая схема установки
РН – регулятор напряжения, Т – высоковольтный трансформатор, Rз – защитное сопротивление; S1, S2 – выключатели
Таблица 1 – Экспериментальные данные для различных промежутков
-
№ п/п
l, см
d, см
Uперекрытия, кВ
Uперекр.расчет, кВ
Тангенциальная составляющая
1
0,3
10
16,4
2
16
18,4
3
20
21,9
4
26
27,8
5
28
30,6
6
32
37,8
7
38
41,9
8
42
44,1
9
48
53,3
10
54
57,4
11
54
60,7
12
60
65,6
13
66
70,7
14
70
74,8
15
76
79,3
1
0,8
10
18,1
2
16
25,1
3
21
27,1
4
26
30,2
5
28
35,6
6
32
40,8
7
38
43,6
8
42
48,2
9
46
55,7
10
50
60,1
11
56
66,3
12
60
67,5
13
66
74,5
14
70
75,6
15
76
77,5
1
1,5
8
20,5
2
9
27,6
3
14
34,8
4
20
37,9
5
24
40,2
6
28
43,9
7
32
45,4
8
38
48,6
9
42
51,5
10
48
56,4
11
52
60,1
12
58
64,6
13
62
68,1
14
64
76,3
15
72
80,7
1
2,2
9
14,7
2
15
20,3
3
22
25,6
4
24
27,4
5
28
34,3
6
32
37,6
7
38
41,5
8
42
46,1
9
46
51,1
10
51
54,3
11
58
59,4
12
60
65,2
13
66
73,3
14
72
80,9
15
76
87,5
1
2,8
8
14,3
2
14
17,5
3
18
24,8
4
24
30,7
5
28
35,4
6
34
39,8
7
38
42,9
8
42
46,3
9
46
56,1
10
52
57,7
1
3,8
10
15,8
2
15
19,9
3
20
24,6
4
24
27,7
5
28
31,6
6
34
40,3
7
40
44,2
8
44
49,1
9
48
54,9
10
52
62,9
№ п/п |
l, см |
d, см |
Uперекрытия, кВ |
Uперекр.расчет, кВ |
Нормальная составляющая |
1 |
0,3 |
8 |
19,8 |
2 |
10 |
22,7 |
||
3 |
14 |
24,6 |
||
4 |
17 |
26,1 |
||
5 |
19 |
27,3 |
||
6 |
20 |
28,3 |
||
7 |
21 |
29,3 |
||
8 |
22 |
30,1 |
||
9 |
24 |
30,7 |
||
10 |
26 |
31,4 |
||
1 |
0,8 |
8 |
19,8 |
|
2 |
13 |
23,7 |
||
3 |
18 |
27,6 |
||
4 |
21 |
29,1 |
||
5 |
22 |
31,3 |
||
6 |
25 |
33,3 |
||
7 |
26 |
35,3 |
||
8 |
30 |
38,1 |
||
9 |
31 |
41,7 |
||
10 |
32 |
44,4 |
||
1 |
1,5 |
8 |
25,9 |
|
2 |
12 |
29,8 |
||
3 |
19 |
32,3 |
||
4 |
21 |
34,2 |
||
5 |
28 |
39,1 |
||
6 |
30 |
44,9 |
||
7 |
32 |
48,7 |
||
8 |
34 |
51,6 |
||
9 |
35 |
55,5 |
||
10 |
38 |
56,7 |
||
1 |
2,2 |
9 |
15,8 |
|
2 |
14 |
19,9 |
||
3 |
19 |
24,6 |
||
4 |
24 |
27,7 |
||
5 |
29 |
31,6 |
||
6 |
30 |
36,3 |
||
7 |
32 |
39,2 |
||
8 |
33 |
41,1 |
||
9 |
37 |
43,9 |
||
10 |
38 |
45,9 |
||
1 |
2,8 |
9 |
20,5 |
|
2 |
14 |
25,6 |
||
3 |
20 |
29,8 |
||
4 |
23 |
32,9 |
||
5 |
26 |
35,2 |
||
6 |
31 |
39,9 |
||
7 |
32 |
41,4 |
||
8 |
34 |
43,6 |
||
9 |
36 |
45,5 |
||
10 |
38 |
48,4 |
||
1 |
3,8 |
8 |
19,4 |
|
2 |
13 |
23,4 |
||
3 |
19 |
26,9 |
||
4 |
23 |
29,8 |
||
5 |
26 |
32,6 |
||
6 |
31 |
37,8 |
||
7 |
36 |
41,9 |
||
8 |
38 |
44,1 |
||
9 |
39 |
47,3 |
||
10 |
40 |
51,4 |

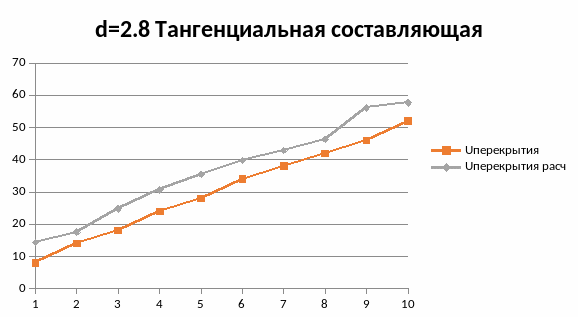

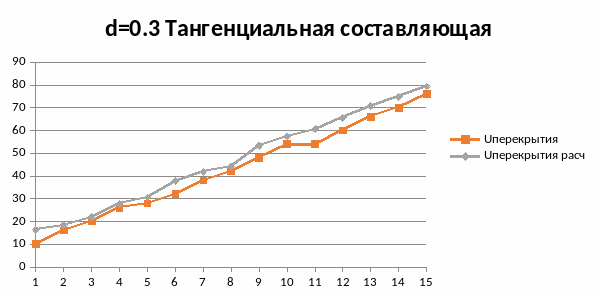

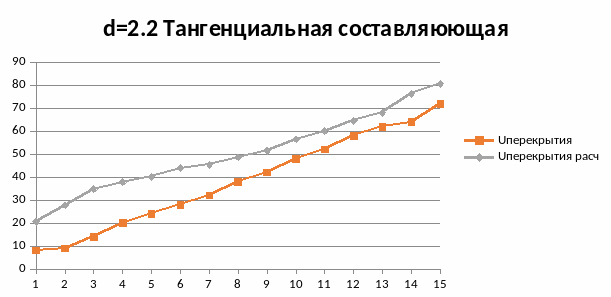

Рисунок 4 – График зависимости Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 5 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 6 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 7 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 8 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 9 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 10 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 11 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 12 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 13 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 14 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Рисунок 15 – Графики зависимостей Uперекр. = f(l), Uперекр. расчет. = f(l)
Выводы: в результате проделанной работы и обработки экспериментальных данных были определены напряжения полного перекрытия промежутков с преобладающей нормальной или тангенциальной составляющей электрического поля экспериментально и с помощью расчётов. Полученные результаты были представлены в виде графиков.
Из графиков видно, что для системы электродов с преобладающей тангенциальной составляющей напряжение появления короны и напряжение перекрытия несколько выше, чем для системы с нормальной составляющей за счет меньшей степени неоднородности поля
Также было проведено сравнение напряжения перекрытия опытного с расчетным. Погрешность обусловлена, во-первых, тем, что при замере были задействованы люди (человеческая реакция неидеальна), а не автоматика, а во-вторых, потому что при установке расстояния между электродами могли быть неточности.
Ответы на вопросы
С чем связано искажение электрического поля при помещении диэлектрика в равномерное поле?
Диэлектрик, помещенный в равномерное поле, нарушает его однородность, и разряд происходит всегда по поверхности диэлектрика при напряжении более низком, чем в воздушном промежутке.
Какое влияние оказывает неплотное прилегание электродов на разрядное напряжение вдоль поверхности диэлектриков?
Из-за неплотного прилегания образуются воздушные прослойки между диэлектриком и электродами. В этих прослойках из-за отличия диэлектрических проницаемостей воздуха и твердого диэлектрика создается местное увеличение напряженности поля, и возможно возникновение ионизационных процессов.
Для каких изоляционных конструкций характерно поле с преобладающей тангенциальной составляющей, для каких конструкций – с нормальной?
Конфигурация электрического поля с преобладанием нормальной составляющей напряженности характерна для конструкции проходного изолятора. Неоднородное поле с преобладанием тангенциальной составляющей характерно для опорных изоляторов
Что делается в реальных условиях работы изоляции для увеличения разрядных напряжений по поверхности изоляторов?
Для увеличения пути утечки тока по поверхности твердого диэлектрика и увеличения разрядного напряжения применяют ребристую поверхность.
