Федеральное Агентство Связи Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»
Центр заочного обучения по программам бакалавриата
Кафедра Математической кибернетики и информационных технологий
Отчет
Лабораторная работа № 11 по дисциплине «Вычислительная техника»
Тема и название работы: «Цифро-аналоговые преобразователи (ЦАП)»
Выполнил студент: Синяков К.С.
группы БСТ1853
Москва, 2020
Цель работы: изучение цифро-аналоговых преобразователей (ЦАП) на основе взвешенных напряжений.
Краткие теоретические сведения
Основное применение ЦАП – получение аналогового сигнала из сигналов последовательности цифровых кодов.
По принципу действия их можно разделить на накапливающие, времяимпульсные и весовые. В первых выходное напряжение формируют путем заряда конденсатора импульсами одной полярности образцовой амплитуды, число которых определяется двоичным кодом. В преобразователях времяимпульсного типа выходной сигнал представлен в виде импульсов одинаковой частоты и амплитуды, но разной длительности, т.е. выходной сигнал определяется значением последовательности импульсов.
В весовых преобразователях необходимо сформировать ряд величин (эталонных значений), соответствующих разрядам кода. Затем в соответствии с входным кодом взять необходимые эталонные значения и сложить. Выходной сигнал ЦАП принимает одно из возможных сочетаний совокупности эталонных значений, т.е. является квантованным. Однако при большом числе разрядов шаг квантования становится малым и погрешностью квантования можно пренебречь.
Основные параметры весовых преобразователей: шаг квантования (разрешающая способность) – приращение выходного сигнала при изменении входного кода на единицу младшего разряда. Он определяется числом разрядов, чем больше число разрядов, тем меньше шаг квантования; диапазон изменения выходного сигнала или максимальное выходное напряжение ; максимальная частота преобразования , при которой параметры преобразователя соответствуют заданным значениям. Эта характеристика определяет быстродействие преобразователя. Оно оценивается по времени изменения сигнала на выходе при изменении старшего разряда входного кода.
Вариант задания
№ варианта |
Опорное напряжение, V |
Двоичный код |
4 |
152 |
99, 96, 3, 28, 103, 74, 58, 3, 89, 67 |
Схема моделирования преобразователя

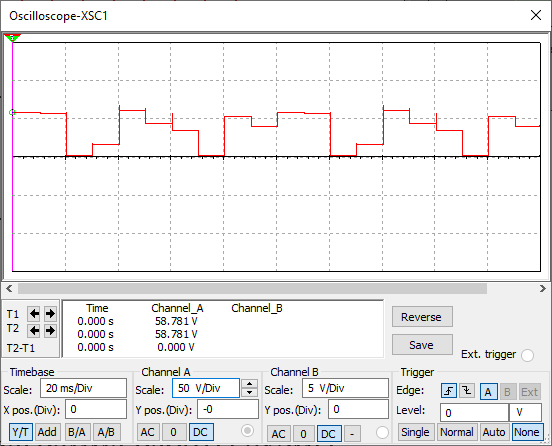

Диаграмма работы схемы
Анализ работы схемы
Эталонное напряжение:
Расчетные напряжения:
Таблица соответствия кодов и выходного напряжения:
Десятичное число |
Двоичный код |
Напряжение измеренное, В |
Напряжение рассчитанное, В |
3 |
0000 0011 |
1,781 |
1,781 |
28 |
0001 1100 |
16,625 |
16,625 |
58 |
0011 1010 |
34,437 |
34,437 |
67 |
0100 0011 |
39,781 |
39,781 |
74 |
0100 1010 |
43,937 |
43,937 |
89 |
0101 1001 |
52,844 |
52,844 |
96 |
0110 0000 |
57 |
57 |
99 |
0110 0011 |
58,781 |
58,781 |
103 |
0110 0111 |
61,156 |
61,156 |
Вывод
Сравнивая измеренные и рассчитанные напряжения, видим, что схема моделирования выполнила задачу верно.
