Федеральное Агентство Связи Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»
Центр заочного обучения по программам бакалавриата
Кафедра Математической кибернетики и информационных технологий
Отчет
Лабораторная работа № 9 по дисциплине «Вычислительная техника»
Тема и название работы: «Делители частоты импульсной последовательности»
Выполнил студент: Синяков К.С.
группы БСТ1853
Москва, 2020
Цель работы: изучение структуры делителей частоты, построение и исследование различных схем делителей.
Краткие теоретические сведения
Делитель частоты – устройство, которое при подаче на его вход периодической последовательности импульсов формирует на выходе такую же последовательность, но имеющую частоту повторения импульсов, в некоторое число раз меньшую, чем частота импульсов входной последовательности.
Отличие делителей частоты от счетчиков состоит в следующем. В счетчике каждая комбинация состояний триггеров определяет в некоторой системе счисления число импульсов, поступивших к данному моменту времени. В делителе частоты последовательность состояний может быть выбрана произвольной, важно лишь обеспечить заданный период цикла T. Последовательность состояний выбирается из соображений обеспечения при заданном T наибольшей простоты межтриггерных связей. Эти связи должны выполняться непосредственным соединением выходов одних триггеров с входами других без логических элементов. Счетчик, имеющий то же значение T, может исполнять роль делителя частоты, однако следует иметь в виду, что такое решение будет неэкономичным.
Вариант задания
Вариант |
Коэффициент деления |
|
D-триггер |
J-K-триггер |
|
4 |
10 |
18 |
Делитель на D-триггерах

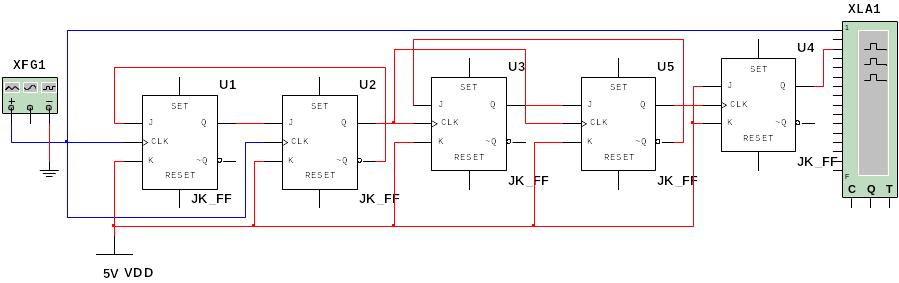

Делитель на JK-триггерах
Вывод

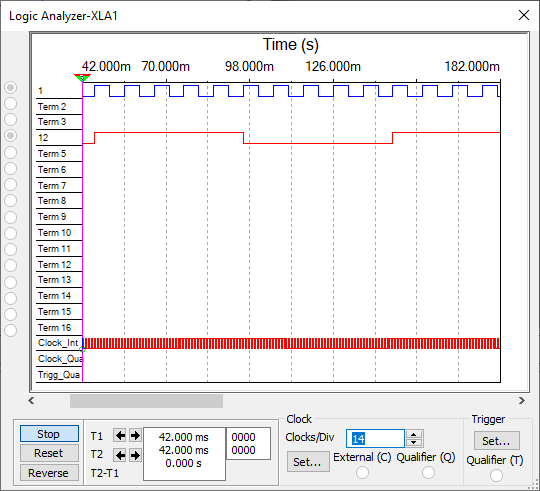

В результате выполнения данной работы мы разработали делители частоты на D- и JK-триггерах и с помощью временных диаграмм убедились в правильности их работы.
