.docxЛабораторная работа «Истечение из насадков» стр. 4
ФИО студента: Богачев И.Д. Группа: СЖД-804 Дата выполнения работы: 04.05.2020
Таблица 1. Опытные данные
Тип насадка |
Внутренний диаметр внешнего насадка |
Площадь внутреннего поперечного сечения трубы |
Напор перед отверстием |
Масса пустого ведра |
Масса наполненного ведра |
Время |
Вакуумметрическая высота |
d |
𝜋𝑑2 𝜔= 4 |
Н |
М0 |
М |
t |
hвак |
|
- |
см |
см2 |
см |
кг |
кг |
сек |
см вод. ст |
Внешний цилиндрический |
2 |
3,14 |
68 |
0,90 |
10,30 |
10 |
25 |
Таблица 2. Расчётные данные
Тип насадка |
Эскиз насадка |
Объём жидкости |
Расход жидкости |
Коэффициент расхода |
Коэфф. местного сопротивления |
Вакуумметрическое давление |
М − М0 6 𝑊 = ∙ 10 𝜌 |
𝑊 𝑄н = 𝑡 |
𝑄н 𝜇н = 𝜔√2𝑔𝐻 |
𝜉н 2 𝜑 |
𝑝вак = 𝜌𝑔ℎвак |
||
- |
|
см3 |
см3/сек |
- |
- |
Па |
Внешний цилиндрический |
|
9400 |
940 |
0,82 |
0,49 |
2455 |
ВЫВОДЫ:
Ознакомились с истечением воды через внешний цилиндрический насадок при постоянном напоре;
Опытным путём определили основные коэффициенты, применяемые в расчётах истечений из насадков: коэффициент расхода 𝜇н = 0,82, коэффициент местного сопротивления 𝜉н = 0,49.
Определили величину вакуума в насадке: 𝑝вак = 2,455 кПа

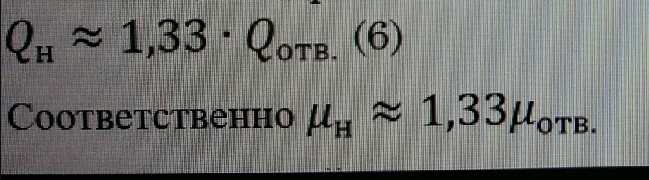

С равнивая расход воды через отверстие с расходом воды через насадок при прочих равных условиях, мы видим, что Qотв. = 715 см3/сек меньше, чем Qнас. = 940 см3/сек. Это связанно с тем, что вакуум в насадке приводит к тому, что расход воды, вытекающей через внешний цилиндрический насадок, примерно на 33% больше, чем из отверстия:
