5. Расчет основных характеристик и времени просвечивания.
(см. 5 п. сп. литературы)
А - обычный контроль
- просвечиваемая толщина изделия – 20 мм
S – чувствительность – 0,50 мм, потому, что толщина объекта контроля 20 мм, а по таблице указанной в МУ равняется 0,50 мм
Ф - 3 мм

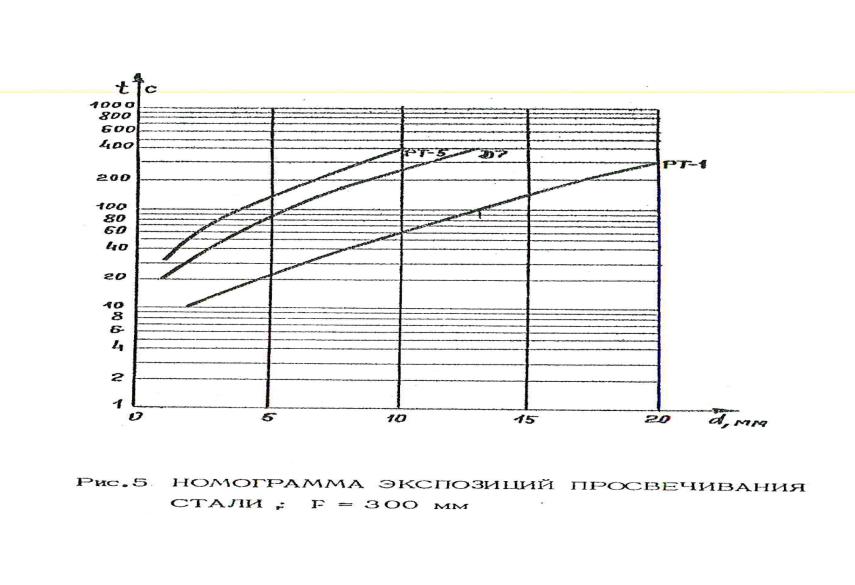

Fн – 300 мм
Тн – 300 с
При S ≤ 1мм
F = 5/S = 200 мм (см. 6 п. литературы)
Т = = 133 с
Где:
Fн - фокусное расстояние по номограмме
Тн - время экспозиции по номограмме
S - чувствительность
F - фокусное расстояние
Т - время экспозиции
6. Выбор материалов и принадлежностей для контроля.
6.1. Радиографическая пленка.
Марка пленки |
Чувствительность, Р-1 |
Коэффициент контрастности, не менее |
Оптическая плотность вуали, мкм |
Средний размер зерна, мкм |
РТ-1 |
25 |
3,2 |
0,20 |
0,77 |
Использовать импульсные аппараты и высококонтрастную плёнку нерационально. Из-за малой дозы импульсные аппараты располагают на малом фокусном расстоянии от объекта контроля. Из - за этого геометрическая нерезкость получается большой и весь эффект от использования контрастной плёнки будет нивелирован
Общими правилами по выбору радиографических пленок являются следующие: для обнаружения небольших дефектов используются высококонтрастные пленки; для увеличения производительности контроля используются высокочувствительные пленки.
Размер – 10 х 40. Выбран на основании толщины изделия
6.2. Усиливающие экраны.
Свинцовые усиливающие экраны применяются для сокращения времени экспозиции и уменьшения влияния рассеянного излучения.
Свинцовый экран может располагаться за плёнкой и перед плёнкой. Перед плёнкой он несёт функцию фильтра и отсекает часть излучения с низкой энергией, а также сокращает время экспозиции.
Согласно ГОСТ 7512-82, для напряжений от 100 кВ, толщина переднего экрана может составлять от 0,05 до 0,1 мм. За плёнкой свинцовый экран также сокращает время экспозиции и защищает плёнку от обратного излучения. Толщина таких экранов составляет до 2 мм. Под толщиной экрана подразумевают именно толщину фольги, а не общую толщину с подложкой.
Источник излучения |
Материал экрана |
Толщина экрана, мм |
Рентгеновский аппарат с напряжением на трубке, кВ |
|
|
100-300 |
Pb |
0,05-0,09 |
6.3. Тип и номер эталона чувствительности - проволочный №3 по ГОСТ 7512
Проволочные эталоны применяются для оценки чувствительности радиографического контроля. В соответствии с требованиями ГОСТ 7512-82 проволочные эталоны следует изготовлять из металла или сплава, который по своему химическому составу аналогичен контролируемому изделию. В случае если это не возможно по техническим или экономическим причинам, эталоны чувствительности допускается изготавливать из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект.
