Лабораторная работа №10 Построение инженерно-геологического разреза по результатам опробования скважин.
I. Построить инженерно-геологический разрез по линии скважин 8 – 14.
Местоположение пройденных скважин указано на топографической основе для построения карт гидроизогипс и пьезоизогипс масштаба 1: 10000 (см. Лабораторная работа №9). Линия разреза наносится на одну из топографических основ от одной границы карты к другой, пересекает указанные скважины и обозначается А-Б.
Абсолютные отметки устья скважин приведены в таблице 1, 2 к Лабораторной работе №9 по вариантам. Глубина установившегося уровня грунтовых и артезианских вод приведена по вариантам в таблице 1 и 2 к Лабораторной работе №9. Результаты инженерногеологического опробования выработок приведены в таблице 3.
Таблица 3 Данные для построения инженерно-геологического разреза по линии скважин 8-14.
Скважина 8. Абс.отм. устья 91,5 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Песок светло-серый, мелкий, |
|
|
2 |
lgIII |
0 |
11,7 |
11,7 |
влажный, средней плотности, |
Таблица 1, Л.р. №9 по |
|
ниже уровня грунтовый вод |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
водонасыщенный |
|
|
|
|
|
|
|
Суглинок легкий пылеватый с |
|
|
3 |
gIII |
11,7 |
31 |
19,3 |
гравием до 10%, коричневый, |
|
|
|
|
|
|
|
тугопластичный. |
|
|
|
|
|
|
|
Песок серый, средний, с редки- |
|
|
4 |
D3 |
31 |
35,7 |
4,7 |
ми прослоями мергелей и глин, |
Таблица 2, Л.р. №9 по |
|
средней плотности, водонасы- |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
щенный. |
|
|
|
|
|
|
2,5 |
|
|
|
|
|
|
|
(вскры- |
Глина тяжелая, пестроцветная, |
|
|
5 |
D2 |
35,7 |
38,2 |
тая мощ- |
|
||
серовато-бурая, полутвердая |
|
||||||
|
|
|
|
мощ- |
|
||
|
|
|
|
|
|
||
|
|
|
|
ность) |
|
|
|
Скважина 9. Абс.отм. устья 91 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Песок светло-серый, мелкий, |
|
|
2 |
lgIII |
0 |
10,5 |
10,5 |
влажный, средней плотности, |
Таблица 1, Л.р. №9 по |
|
ниже уровня грунтовый вод |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
водонасыщенный |
|
|
|
|
|
|
|
Суглинок легкий пылеватый с |
|
|
3 |
gIII |
10,5 |
32,3 |
21,8 |
гравием до 10%, коричневый, |
|
|
|
|
|
|
|
тугопластичный. |
|
|
|
|
|
|
|
Песок серый, средний, с редки- |
|
|
4 |
D3 |
32,3 |
37,3 |
5,0 |
ми прослоями мергелей и глин, |
Таблица 2, Л.р. №9 по |
|
средней плотности, водонасы- |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
щенный. |
|
|
|
|
|
|
3,0 |
|
|
|
|
|
|
|
(вскры- |
Глина тяжелая, пестроцветная, |
|
|
5 |
D2 |
37,3 |
40,3 |
тая мощ- |
|
||
серовато-бурая, полутвердая |
|
||||||
|
|
|
|
мощ- |
|
||
|
|
|
|
|
|
||
|
|
|
|
ность) |
|
|
|
Скважина 10. Абс.отм. устья 84,9 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Песок светло-серый, мелкий, |
|
|
2 |
lgIII |
0 |
4,7 |
4,7 |
влажный, средней плотности, |
Таблица 1, Л.р. №9 по |
|
ниже уровня грунтовый вод |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
водонасыщенный |
|
|
|
|
|
|
|
Суглинок легкий пылеватый с |
|
|
3 |
gIII |
4,7 |
25,2 |
20,5 |
гравием до 10%, коричневый, |
|
|
|
|
|
|
|
тугопластичный. |
|
|
|
|
|
|
|
Песок серый, средний, с редки- |
|
|
4 |
D3 |
25,2 |
29,7 |
4,5 |
ми прослоями мергелей и глин, |
Таблица 2, Л.р. №9 по |
|
средней плотности, водонасы- |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
щенный. |
|
|
|
|
|
|
4,5 |
|
|
|
|
|
|
|
(вскры- |
Глина тяжелая, пестроцветная, |
|
|
5 |
D2 |
29,7 |
34,2 |
тая мощ- |
|
||
серовато-бурая, полутвердая |
|
||||||
|
|
|
|
мощ- |
|
||
|
|
|
|
|
|
||
|
|
|
|
ность) |
|
|
|
Скважина 11. Абс.отм. устья 74,6 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Суглинок легкий пылеватый с |
|
|
3 |
gIII |
0 |
14,1 |
14,1 |
гравием до 10%, коричневый, |
|
|
|
|
|
|
|
тугопластичный. |
|
|
|
|
|
|
|
Песок серый, средний, с редки- |
|
|
4 |
D3 |
14,1 |
18,3 |
4,6 |
ми прослоями мергелей и глин, |
Таблица 2, Л.р. №9 по |
|
средней плотности, водонасы- |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
щенный. |
|
|
|
|
|
|
3,0 |
|
|
|
5 |
D2 |
18,3 |
21,7 |
(вскрытая |
Глина тяжелая, пестроцветная, |
|
|
мощ- |
серовато-бурая, полутвердая |
|
|||||
|
|
|
|
|
|||
|
|
|
|
ность) |
|
|
|
Скважина 12. Абс.отм. устья 67,8 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Суглинок легкий пылеватый с |
|
|
3 |
gIII |
0 |
8,2 |
8,2 |
гравием до 10%, коричневый, |
|
|
|
|
|
|
|
тугопластичный. |
|
|
|
|
|
|
|
Песок серый, средний, с редки- |
|
|
4 |
D3 |
8,2 |
13 |
4,8 |
ми прослоями мергелей и глин, |
Таблица 2, Л.р. №9 по |
|
средней плотности, водонасы- |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
щенный. |
|
|
|
|
|
|
3,5 |
|
|
|
5 |
D2 |
13 |
16,5 |
(вскрытая |
Глина тяжелая, пестроцветная, |
|
|
мощ- |
серовато-бурая, полутвердая |
|
|||||
|
|
|
|
|
|||
|
|
|
|
ность) |
|
|
|
Скважина 13. Абс.отм. устья 65,0 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Песок гравелистый, серо- |
|
|
1 |
aIV |
0 |
12,3 |
12,3 |
желтый, средней плотности, |
|
|
|
|
|
|
|
водонасыщенный. |
|
|
|
|
|
|
5,0 |
|
|
|
|
|
|
|
(вскры- |
Глина тяжелая, пестроцветная, |
|
|
5 |
D2 |
12,3 |
17,3 |
тая мощ- |
|
||
серовато-бурая, полутвердая |
|
||||||
|
|
|
|
мощ- |
|
||
|
|
|
|
|
|
||
|
|
|
|
ность) |
|
|
|
Скважина 14. Абс.отм. устья 70,0 м
№ |
Геологиче- |
Глубина, м |
Мощ- |
|
Глубина установив- |
||
|
|
Описание пород |
шегося уровня под- |
||||
слоя |
ский индекс |
от |
до |
ность, м |
|||
|
земных вод, м |
||||||
|
|
|
|
|
|
||
|
|
|
|
|
Суглинок легкий пылеватый с |
|
|
3 |
gIII |
0 |
10,4 |
10,4 |
гравием до 10%, коричневый, |
|
|
|
|
|
|
|
тугопластичный. |
|
|
|
|
|
|
|
Песок серый, средний, с редки- |
|
|
4 |
D3 |
10,4 |
15,1 |
4,7 |
ми прослоями мергелей и глин, |
Таблица 2, Л.р. №9 по |
|
средней плотности, водонасы- |
вариантам |
||||||
|
|
|
|
|
|||
|
|
|
|
|
щенный. |
|
|
|
|
|
|
2,5 |
|
|
|
|
|
|
|
(вскры- |
Глина тяжелая, пестроцветная, |
|
|
5 |
D2 |
15,1 |
17,6 |
тая мощ- |
|
||
серовато-бурая, полутвердая |
|
||||||
|
|
|
|
мощ- |
|
||
|
|
|
|
|
|
||
|
|
|
|
ность) |
|
|
|
Условные обозначения при построении инженерно-геологического разреза задаются в соответствии с ГОСТ 21.302-2013, приведены на рисунке 1.
Рисунок 1. Условные обозначения к инженерно-геологическому разрезу.
Рисунок 1. Продолжение.
Рисунок 1. Условные обозначения к инженерно-геологическому разрезу.
Разрез строится простым карандашом на листе миллиметровой бумаги А4, ориентированной как альбомный лист.
Горизонтальный масштаб разреза совпадает с масштабом карты – 1:10000, вертикальный масштаб принимается исходя из мощностей пород в разрезе (для предложенного задания рекомендуется принять 1:1000). Длина разреза совпадает с длиной разреза на карте. Разрез ограничивается рейками абсолютных отметок, над рейками указывается ориентация разреза по сторонам света (все карты ориентированы на север, если не указано обратное). С учетом выбранного вертикального масштаба по абсолютным отметкам устьев скважин и изолиниям рельефа на топографической карте (сносим все пересекаемые линией разреза изолинии рельефа с топографической карты) строят гипсометрический профиль. Соединяют плавной линией точки с отметками устья скважин, изолиний и получают профиль. Границы реки отмечаются на профиле на ближайших абсолютных отметках земной поверхности 65 м, глубина реки не показывается при отсутствии гидрологических данных. Указывают местоположение нисходящего источника на профиле (рисунок 2). Построение гипсометрического профиля детально разобрано в Лабораторной работе №6.

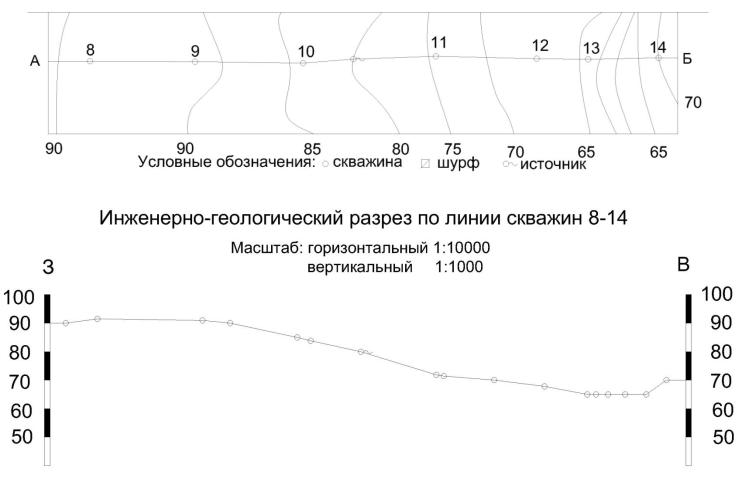

Рисунок 2. Пример построения гипсометрического профиля.
На построенный профиль абсолютных отметок земной поверхности, наносят стволы (колонки) скважин (ширина ствола скважины принимается 3 мм) с указанием номеров скважин. Длина скважины соответствует максимальной глубине опробования по Таблице 3, столбец 4.
На основании стволов скважин, где отмечены положения подошвы/кровли слоев, плавными линиями проводят литологические и стратиграфогенетические границы слоев в соответствии с условными обозначениями (см. Рисунок 1).
Необходимо обратить внимание, что в случае, когда скважина не вскрывает слой на полную мощность (для слоя известна только вскрытая мощность), нижняя граница слоя не проводится. При наличии в разрезе слоев с локальным распространением в виде линз, залегающих локально, выклинивание границ такого слоя проводят предположительно по центру между скважиной, вскрывающей слой и скважиной, в которой слой отсутствует. При проведении границ следует учитывать генетический тип отложений. Например, накопление гравелистых аллювиальных песков связано с работой реки (формирование речной долины), в результате которой произошел размыв более древних пород и отложение речных осадков. В связи с этим, граница аллювиальных отложений прилегает к границам более древних пород. Такое залегание слоя аллювия называется несогласным прилеганием (Рисунок 3).
Рисунок 3. Пример проведения литологических и статиграфогенетических границ в районе скважины 12-13-14 (вне масштаба).
Для выклинивающихся слоев порядок выклинивания такой же (посередине между двумя скважинами), при условии, что отсутствуют природные факторы, указывающие на месте выклинивания. Например, в предложенном задании мощность озерно-ледниковых мелких песков плавно уменьшается от скважины 9 к скважине 10, а в скважине 11 он отсутствует. Учитывая, что рассматриваемые пески являются вмещающими для горизонта грунтовых вод, положение на карте источника указывает на место выклинивания слоя (Рисунок 4).
Рисунок 4. Пример проведения литологических и статиграфогенетических границ в районе скважины 10 (вне масштаба).
Используя данные замеров уровней воды в скважинах и построенные карты гидроизогипс и пьезоизогипс, наносят положение зеркала грунтовых вод и пьезометрической поверхности, выход источника (рисунок 5).
Рисунок 5. Пример нанесения на разрез гидрогеологических условий (положение зеркала грунтовых вод, пьезометрической поверхности, избыточного напора, источника) в районе скважины 10 (вне масштаба).
Стволы всех скважин необходимо закрасить для песков в соответствии с их степенью водонасыщения, для глинистых пород – показателем консистенции (консистенция для глинистых пород и степень водонасыщения для песков указана в Таблице 3). Литология пород показывается на разрезе в соответствии с ГОСТ 21.302-2013 в виде штриховки (см. Рисунок 1. Условные обозначения).
Рисунок 6. Пример заполнения ствола скважины в зависимости от степени водонасыщения обломочных пород и показателя консистенции глинистых пород по скважине 10 (вне масштаба).
Инженерно-геологический разрез необходимо оформить на листе А4 в карандаше, печатными буквами, под разрезом разместить условные обозначения в соответствии с Рисунком 1.
