- •Пояснительная записка к курсовому проекту
- •Оглавление
- •Введение
- •Расчет параметров контроля и определение основных технических характеристик дефектоскопа.
- •Расчет максимальной длительности развертки.
- •1.2. Выбор рабочей частоты.
- •1.3. Выбор частоты следования зондирующих импульсов.
- •Расчет параметров схемы временной селекции
- •Определение коэффициента усиления усилителя высокой частоты.
- •Разработка функциональной схемы аналогового дефектоскопа
- •Разработка структурной схемы цифрового дефектоскопа.
- •Разработка «Технического задания» на дефектоскоп
- •Дефектоскоп ультразвуковой
- •1. Наименование и область применения
- •2 Основания для разработки
- •3 Цель и назначение разработки
- •4 Источники разработки
- •5 Технические требования
- • Примечание. Состав комплекта зип (комплектность пэп, сканеров, запасных частей и т.Д.) определяется на стадии “Изготовление опытных образцов (опытной партии)”.
- •6. Стадии разработки
- •Внешний вид дефектоскопа
- •Основные технические характеристики дефектоскопа удс2-07
6. Стадии разработки
|
срок окончания |
6.1 Предпроектные исследования, разработка технических требований и исходных данных |
Январь 2021 г. |
6.2 Разработка и изготовление экспериментальных макетных образцов |
срок окончания Март 2021 г. |
6.3 Разработка конструкторской документации на опытные образцы |
Май 2021 г. |
6.4 Изготовление опытных образцов (опытной партии) |
Июнь 2021 г. |
6.5 Приемочные испытания опытных образцов |
Июль 2021 г. |
6.6 Корректировка технической документации по результатам испытаний |
Сентябрь 2021 г. |
Сроки и место проведения предварительных и приемочных испытаний определяет разработчик и согласовывает с заинтересованными организациями на стадии “Изготовление опытных образцов”.
Разработчики – Сабитов И.А.
Изготовители и поставщики – Фирма «ЗОНД»
Количество дефектоскопов в опытной партии – 3 шт.
Ориентировочная потребность в дефектоскопах – не менее 300 шт. в год.
Отпускная цена – договорная.
Приложение 2

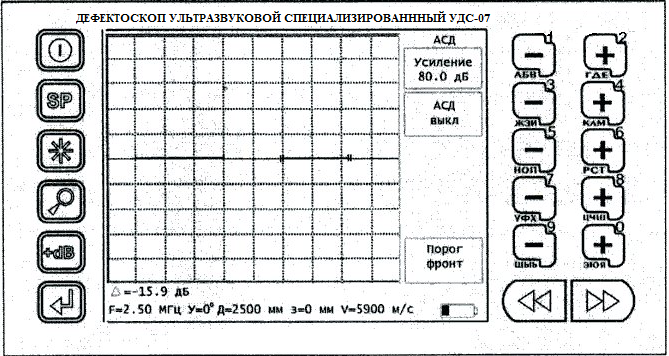

Внешний вид дефектоскопа
Органы
управления дефектоскопом
Таблица 3
Обозна-чение |
Назначение |
Изображение на экране |
|
Включение и выключение дефектоскопа. При включении дефектоскопа на экране появляется или основное меню, или рабочий режим с настройками, которые были в момент выключения дефектоскопа. |
|
|
Выбор столбца рабочих меню в основном меню, выбор рабочего меню. Смена рабочего меню в рабочем режиме. Перемещение курсора при записи имени настройки, макросов и файлов. |
|
|
Изменение значения параметров и выбор рабочего меню парой кнопок напротив нужной строки. Ввод текстовых и числовых знаков при записи имени настройки, макросов и файлов. |
|
|
Вызов основного меню. Повторное нажатие в основном меню возвращает в рабочий режим. Столбец с рабочими меню выбирается кнопками «меню». Необходимое рабочее меню в выделенном столбце активизируется «рабочими кнопками» напротив выбранного рабочего меню.
Продолжение таблицы 3 |
|
«заморозка» |
Заморозка изображения на экране. Выключение режима «заморозка» повторным нажатием. Стирание текущей огибающей эхо-сигналов в режиме ВРЧ. |
|
«лупа» |
В режиме «лупа» параметры развертки (задержка, длительность) устанавливаются равными параметрам строба АСД 1 (задержка, длительность). При удерживании более 4 с - переход в режим увеличенного экрана. Возврат в основной режим осуществляется повторным нажатием кнопки. |
|
«дополнительное усиление» |
Дискетное (3…30 дБ) увеличение чувствительности (дополнительное усиление) на заданную величину. Величина дискретного увеличения чувствительности задается в строке «+dB» рабочего меню «Приемник». Возврат к исходной чувствительности осуществляется повторным нажатием кнопки.
|
|
«ввод» |
Запись информации в память дефектоскопа, вызов настроек и протоколов контроля из памяти дефектоскопа. |
Приложение 3
Таблица 4
