Цель работы:
Изучение характеристик и параметров диодов – выпрямительного, Шоттки, стабилитрона и светодиода и устройств на их основе.
Предварительное задание
Получить передаточные характеристики диодных ограничителей
Программа работы:
Исследование выпрямительного диода, диода Шоттки, стабилитрона, светодиода. Исследование схем диодных ограничителей.
Ход работы:
Исследование выпрямительного диода
а) Снятие прямой ветви ВАХ с помощью мультиметров

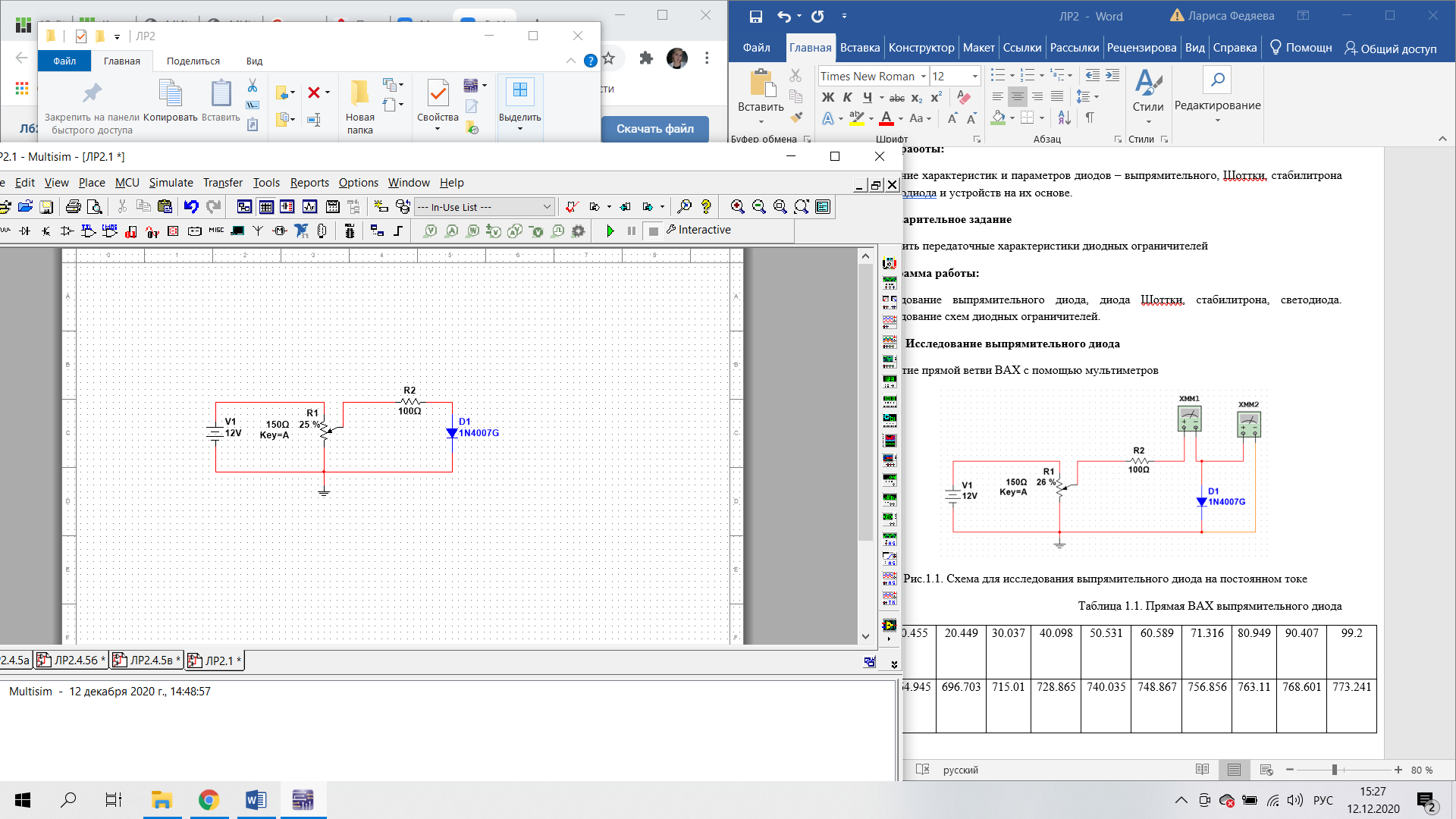

Рис.1.1. Схема для исследования выпрямительного диода на постоянном токе
Таблица 1.1. Прямая ВАХ выпрямительного диода
мА |
181,6E-12 |
1,18E-3 |
15E-3 |
145E-3 |
626E-3 |
1,38 |
2,25 |
3,16 |
5,02 |
7,8 |
10,5 |
20,5 |
71,3 |
99,2 |
мВ |
120 |
240 |
358 |
465 |
533 |
570 |
593 |
609 |
630 |
651 |
664,9 |
696,7 |
756,9 |
773,2 |
Рис.1.2. Прямая ветвь ВАХ выпрямительного диода
б) Снятие обратной ветви ВАХ с помощью мультиметров
Таблица 1.2. Обратная ВАХ выпрямительного диода
мкА |
-1,82E-01 |
-8,127 |
-9,1 |
-10 |
-11,1 |
-12,1 |
-13,1 |
-14,2 |
-15,1 |
-16 |
-17,1 |
-18,3 |
-19.1 |
В |
-1,2E-6 |
-1,08 |
-2 |
-3 |
-4,1 |
-5 |
-6 |
-7,1 |
-8 |
-9 |
-10,1 |
-11 |
-12 |

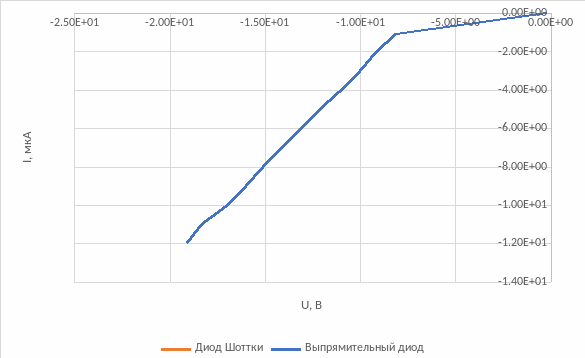

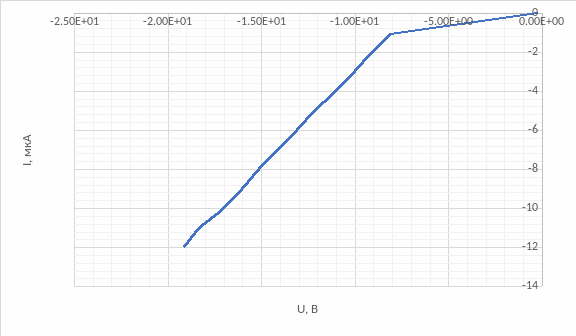

Рис.1.4. Обратная ветвь ВАХ выпрямительного диода
в) Определение параметров диода
𝑈𝑎 𝑚𝑎𝑥=777 мВ при 𝐼𝑎 𝑚𝑎𝑥=100 мА;
Пороговое напряжение: 𝑒0=670 мВ;
Дифференциальное сопротивление:
;
Статическое сопротивление:
Ом;
Статическое сопротивление больше дифференциального сопротивления диода.
г) Снятие ВАХ диода с использованием инструмента IV ANALYZER

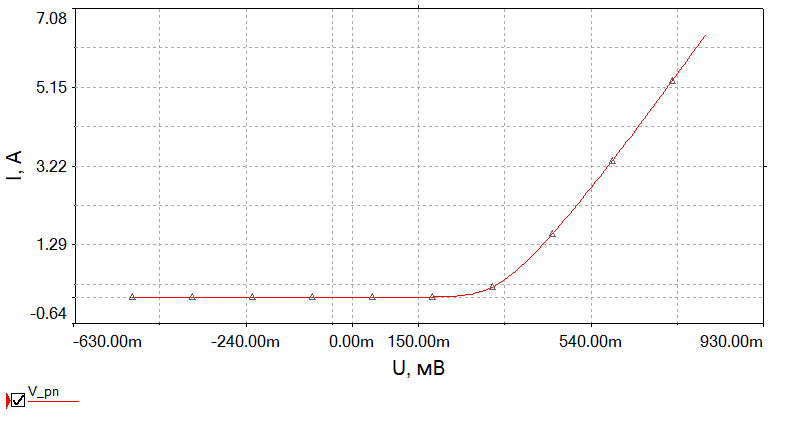

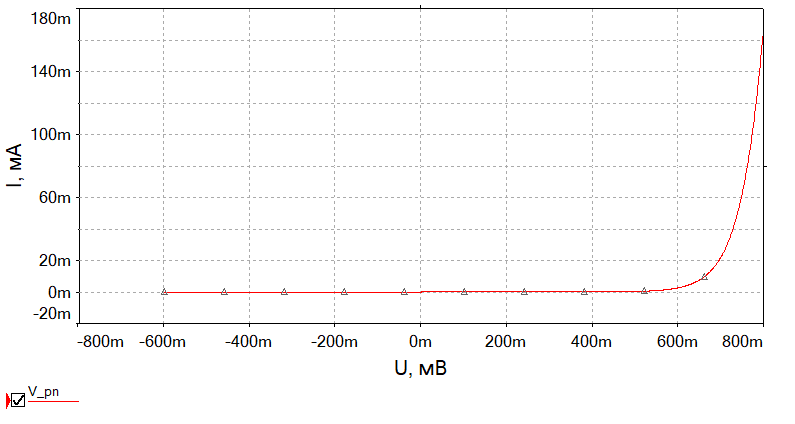

Рис.1.6. Прямая ветвь ВАХ выпрямительного диода

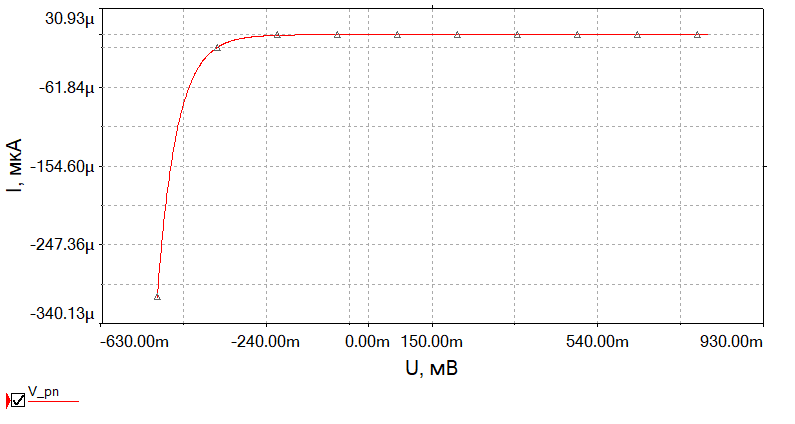

Рис.1.7. Обратная ветвь ВАХ выпрямительного диода
д) Снятие ВАХ с помощью осциллографа

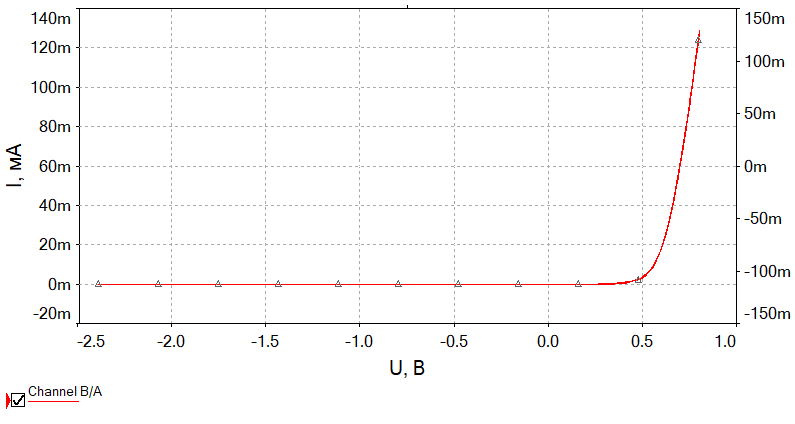

Рис.1.8. ВАХ выпрямительного диода
е) Определение параметров диода
𝑈𝑎 𝑚𝑎𝑥=780 мВ при 𝐼𝑎 𝑚𝑎𝑥=100 мА;
Пороговое напряжение: 𝑒0=670 мВ;
Дифференциальное сопротивление:
;
Статическое сопротивление:
Ом;
Статическое сопротивление больше дифференциального сопротивления диода.
8,1%
Погрешность составила менее 10%. Следовательно, значения верны.
2. Исследование диода Шоттки
а) Снятие прямой ветви ВАХ с помощью мультиметров

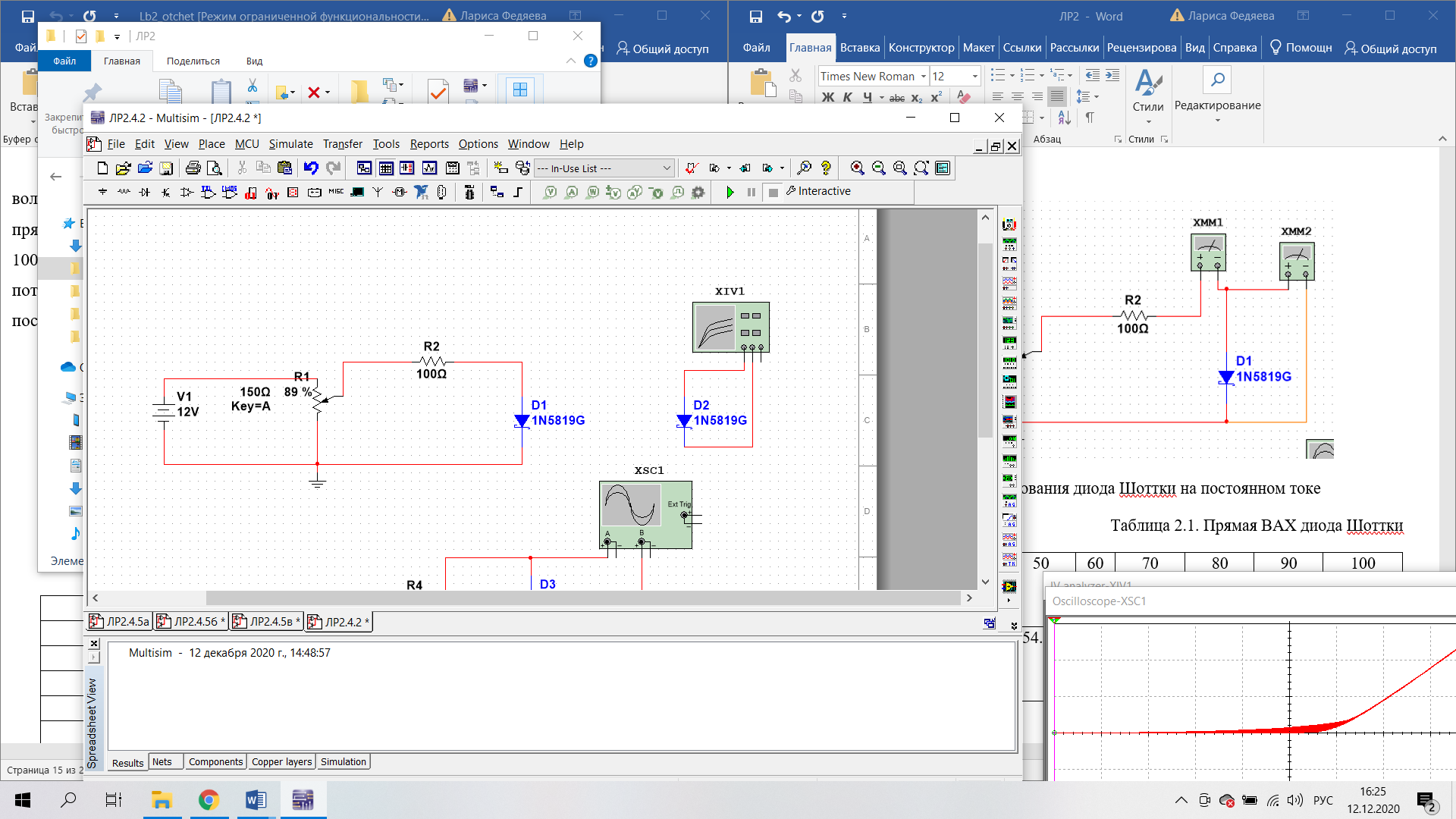

Рис.2.1. Схема для исследования диода Шоттки на постоянном токе
Таблица 2.1. Прямая ВАХ диода Шоттки
мА |
1,2E-3 |
257E-3 |
1 |
2 |
3 |
4 |
5 |
5,9 |
6,9 |
8,8 |
10 |
20 |
50 |
100 |
мВ |
7,9E-6 |
93,9 |
134,6 |
154,2 |
166,5 |
175,3 |
182 |
187,6 |
192,2 |
199,6 |
205,5 |
225,1 |
254,6 |
279 |
Рис.2.2. Прямая ветвь ВАХ выпрямительного диода и диода Шоттки
б) Снятие обратной ветви ВАХ с помощью мультиметров
Таблица 2.2. Обратная ВАХ диода Шоттки
мкА |
-456,9E-6 |
-11,7 |
-11,9 |
-11,92 |
-11,93 |
-11,94 |
-11,94 |
В |
-1,154E-6 |
-118,8E-3 |
-238,7E-3 |
-238,8E-3 |
-358,8E-3 |
-6,6 |
-12 |
Рис.2.4. Обратная ветвь ВАХ диода Шоттки
в) Определение параметров диода
𝑈𝑎 𝑚𝑎𝑥=240 мВ при 𝐼𝑎 𝑚𝑎𝑥=100 мА;
Пороговое напряжение: 𝑒0=190 мВ;
Дифференциальное сопротивление:
;
Статическое сопротивление:
Ом;
Статическое сопротивление больше дифференциального сопротивления диода.
г) Снятие ВАХ диода с использованием инструмента IV ANALYZER
Рис.2.6. Прямая ветвь ВАХ диода Шоттки
2.7. Обратная ветвь ВАХ диода Шоттки
3.Иследование стабилитрона
а) Снятие прямой ветви ВАХ с помощью мультиметров

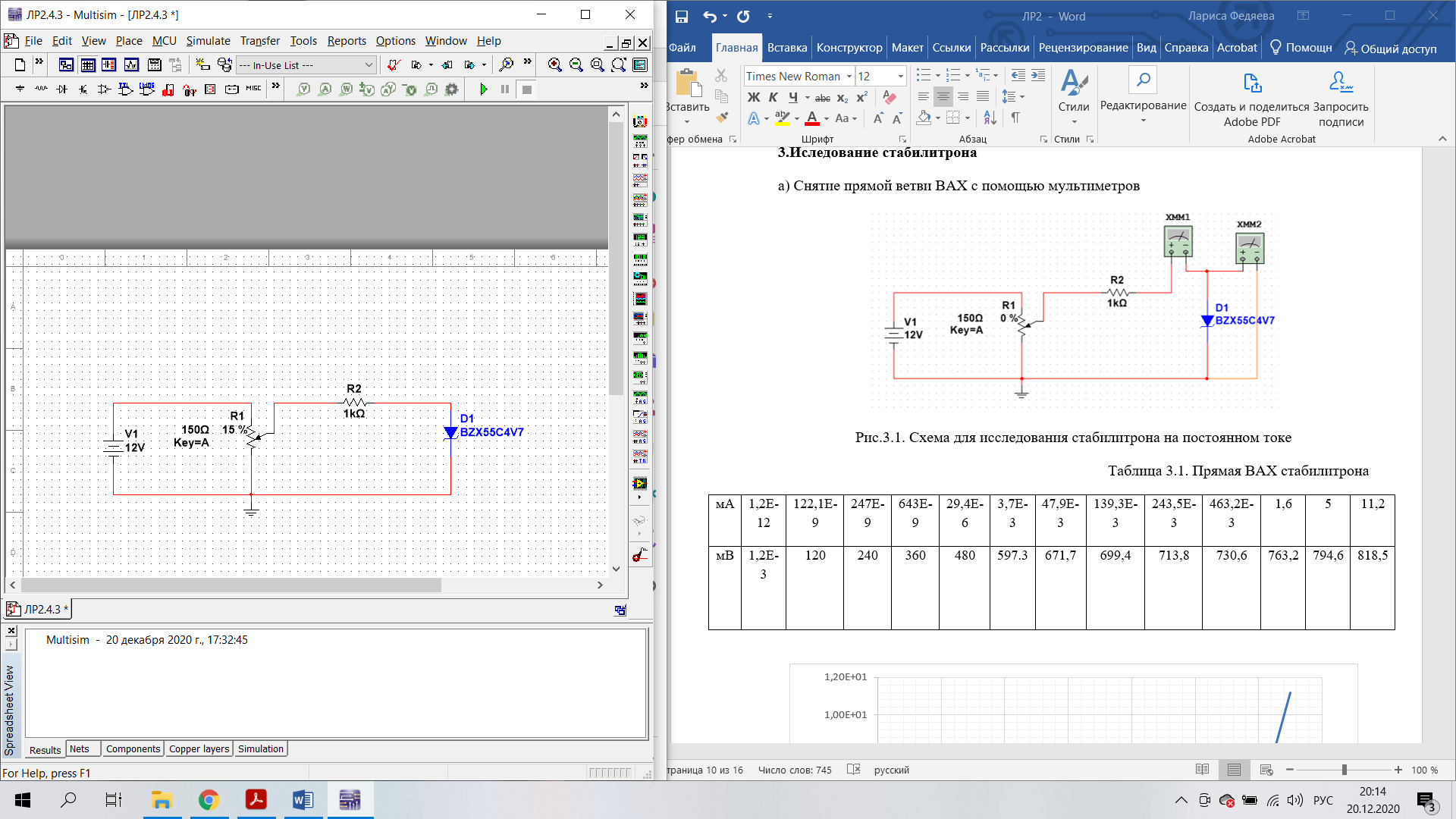

Рис.3.1. Схема для исследования стабилитрона на постоянном токе
Таблица 3.1. Прямая ВАХ стабилитрона
мА |
1,2E-12 |
122,1E-9 |
247E-9 |
643E-9 |
29,4E-6 |
3,7E-3 |
47,9E-3 |
139,3E-3 |
243,5E-3 |
463,2E-3 |
1,6 |
5 |
11,2 |
мВ |
1,2E-3
|
120 |
240 |
360 |
480 |
597.3 |
671,7 |
699,4 |
713,8 |
730,6 |
763,2 |
794,6 |
818,5 |

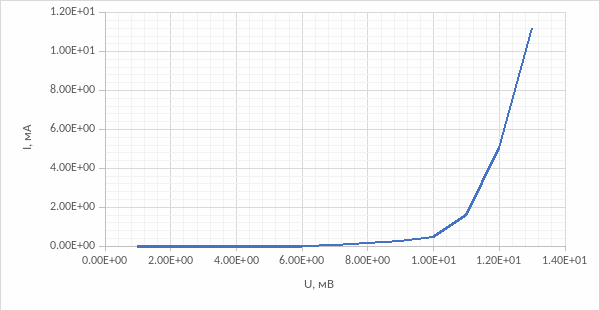

Рис.3.2. Прямая ветвь ВАХ стабилитрона
б) Снятие обратной ветви ВАХ с помощью мультиметров
Таблица 3.2. Обратная ВАХ стабилитрона
мА |
-1,2E-12 |
-4E-6 |
-4,3E-6 |
-6,7E-6 |
-242,8E-6 |
-14,1E-3 |
-614E-3 |
-3,6 |
-7,3 |
В |
-1,2E-6 |
-4 |
-4,2 |
-4,3 |
-4,4 |
-4,5 |
-4,6 |
-4,7 |
-4,7 |
Рис.3.4. Обратная ветвь ВАХ стабилитрона
Напряжение стабилизации:
Uст= -4,7 В;
Дифференциальное сопротивление стабилитрона:
.
4.Исследование светодиода
а) Снятие прямой ветви ВАХ с помощью мультиметров
Рис.4.1. Схема для исследования светодиода на постоянном токе
Таблица 4.1. Прямая ВАХ светодиода
мА |
1,2E-12 |
122,1E-9 |
2,1E-6 |
598,1E-6 |
2,7E-3 |
11,4 E-3 |
37,6 E-3 |
89,4 E-3 |
161,7 E-3 |
538,4 E-3 |
3,9 |
5,1 |
9,9 |
В |
1,2E-6 |
120E-3 |
840E-3 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
2 |
2,02 |
2,1 |
Рис.3.2. Прямая ветвь ВАХ светодиода
5. Исследование схем диодных ограничителей
а) Исследование простейшего диодного ограничителя с нулевым пороговым напряжением

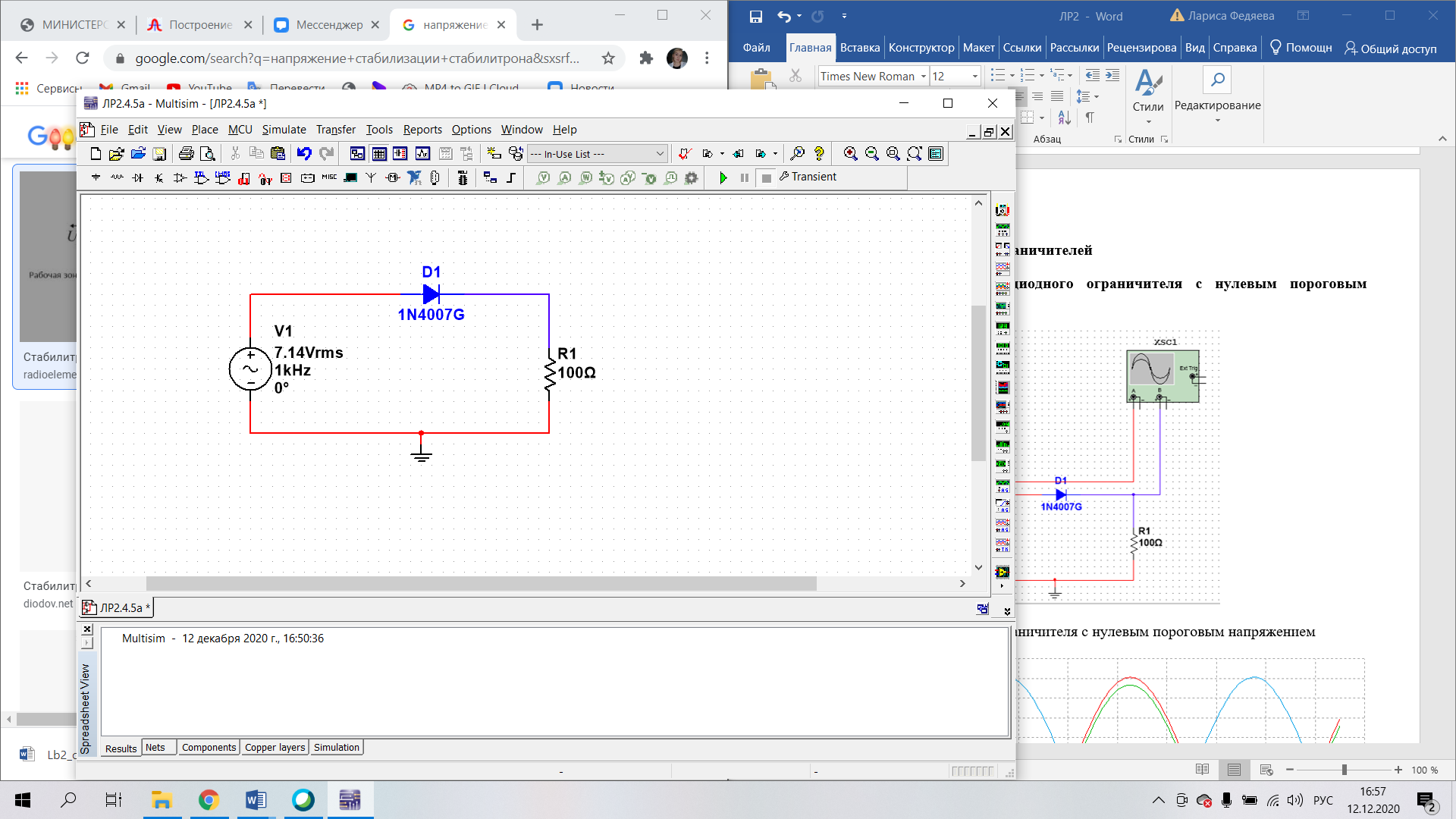

Рис.5.1. Схема диодного ограничителя с нулевым пороговым напряжением

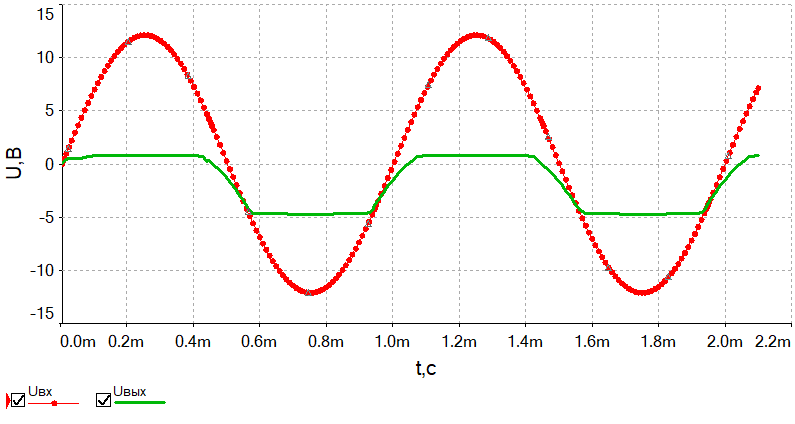

Рис.5.2. Сфазированные осциллограммы напряжений входного, выходного, на
диоде и анодного тока
б) Исследование простейшего диодного ограничителя с ненулевым пороговым напряжением

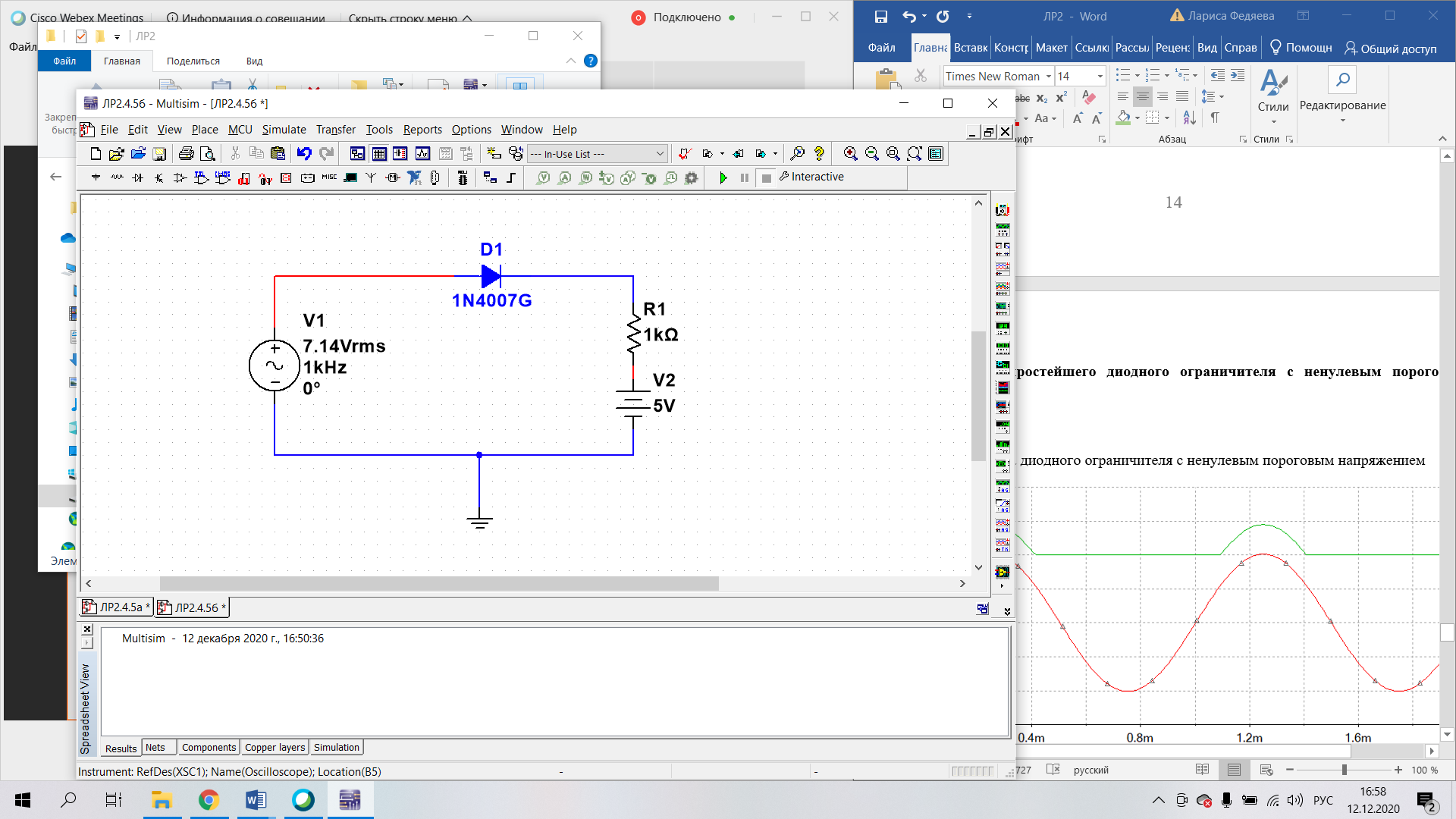

Рис.5.3. Схема диодного ограничителя с ненулевым пороговым напряжением

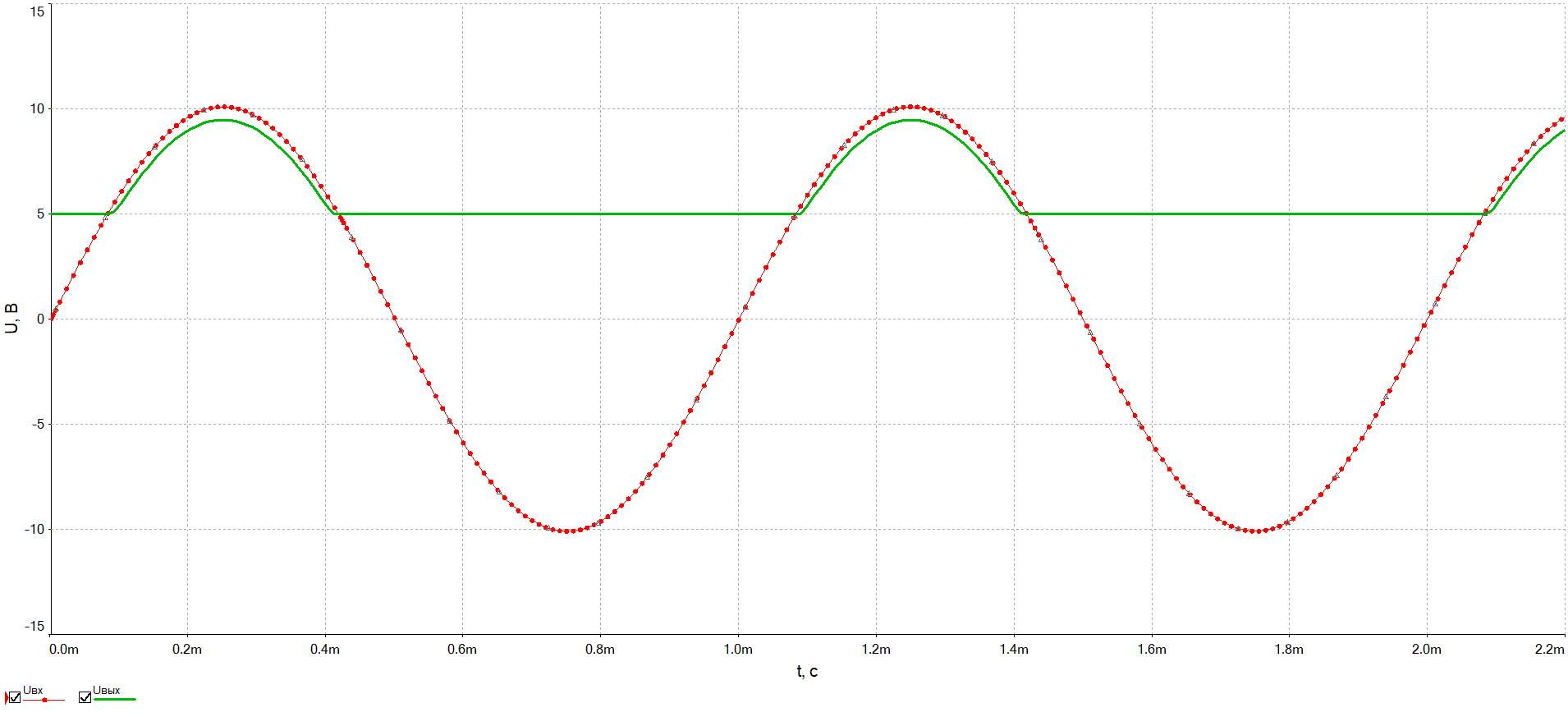

Рис.5.4. Сфазированные осциллограммы входного и выходного напряжений

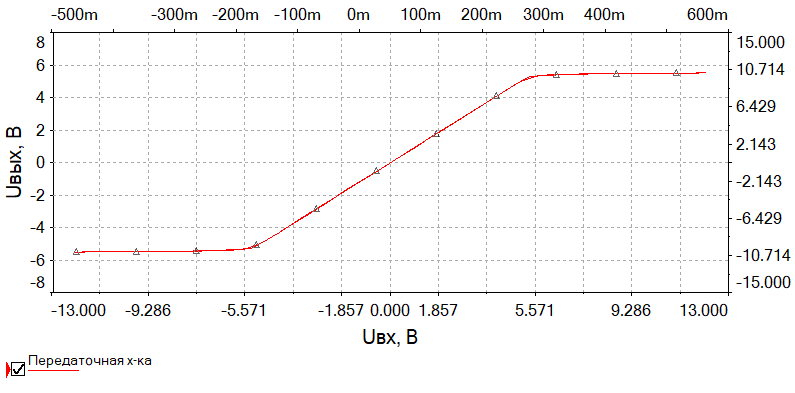

Рис.5.5. Передаточная характеристика ограничителя
в) Исследование диодного ограничителя со стабилитронами

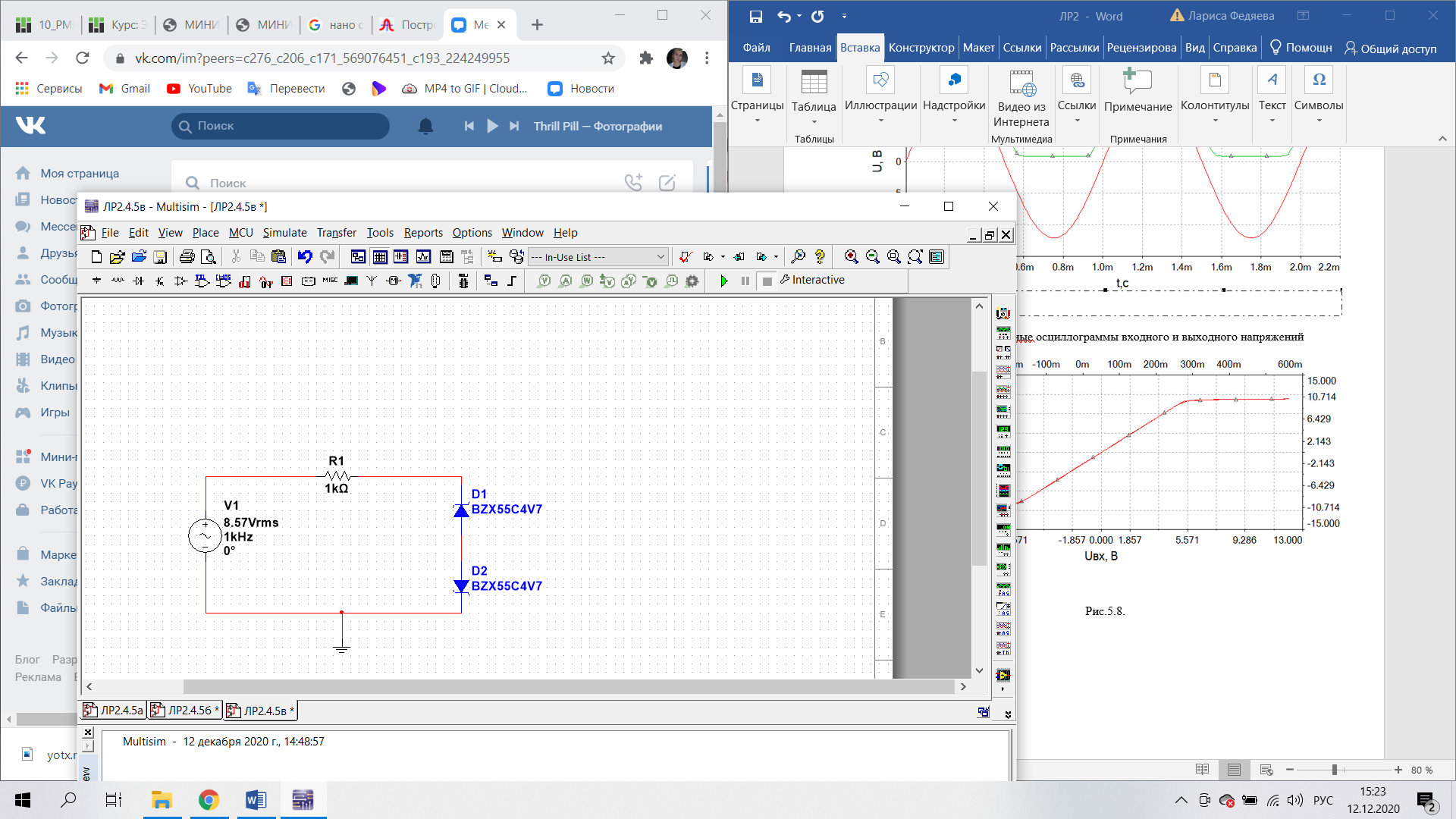

Рис.5.6. Схема диодного ограничителя со стабилитронами
Рис.5.7. Сфазированные осциллограммы входного и выходного напряжений

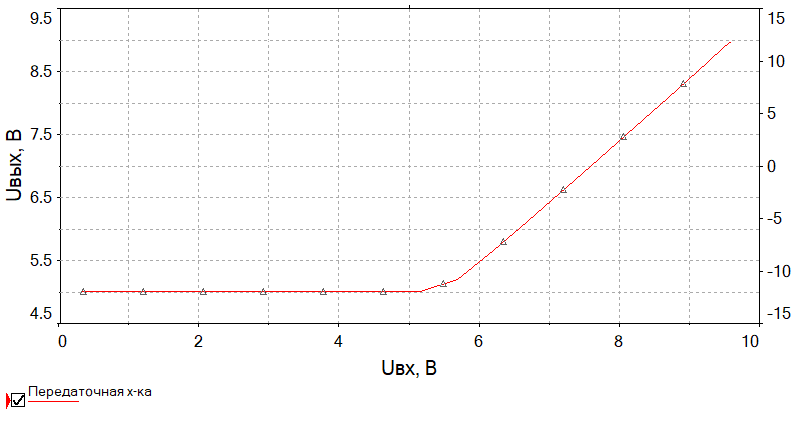

Рис.5.8. Передаточная характеристика ограничителя
Вывод:
В ходе лабораторной работы были рассмотрены и изучены параметры и характеристики выпрямительного диода, диода Шоттки, стабилитрона, светодиода и ограничителей на их основе. Результаты были представлены а виде расчетов, ВАХ, осциллограмм, передаточных харатеристик.
