1. Что определяет намагничивающий ток?

Намагничивающий ток определяется магнитными свойствами магнитопровода трансформатора.

2. Почему нельзя разрывать вторичную обмотку трансформатора тока?

Трансформатор перейдет в режим Холостого Хода, резко увеличится (в 10—100 раз) магнитный поток, индукция превысит 2 тл B>2 что приведет к магнитным потерям в стали

3. Угол сдвига фаз между намагничивающим током и магнитным потоком. Число.

90°

4. Форма намагничивающего тока трансформатора в режиме насыщения. График.

5. Что делают чтобы уменьшить потери на вихревые токи?

1)магнитопроводы делают не сплошными а пластинчатыми 2)используют высоколегированную сталь за место обычной

6. Как определить потери в обмотках? Пояснить опыт.

При номинальном режиме в двухобмоточном трансформаторе электрические потери

+

В автотрансформаторе суммарные потери на участках Aа и ах

или

В автотрансформаторе IАа = I1поэтому сечения проводов в первичной обмотке двухобмоточного трансформатора и на участке Ааавтотрансформатора одинаковы, а сопротивление RAa<R1:

На участке ах автотрансформатора проходит ток Iах = I(1 —1/k), поэтому сечение провода на этом участке можно выбрать меньшим, чем во вторичной обмотке двухобмоточного трансформатора, и пропорциональным отношению токов, проходящих по участку ахи вторичной обмотке:

Таким образом, из формул (2.76) и (2.77) следует, что

Следовательно, отношение электрических потерь в автотрансформаторе и двухобмоточном трансформаторе

Формула (2.79) показывает, что потери мощности в автотрансформаторе меньше, чем в двухобмоточном трансформаторе.

7. В приведенном трансформаторе чему равен коэффициент приведения для R2 и X2?

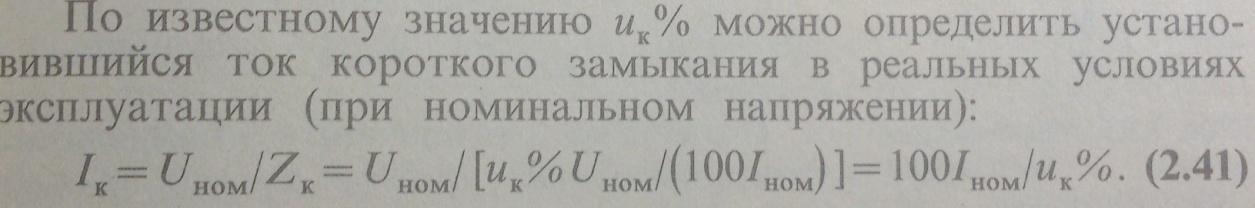

8. Как по напряжению Uкз% определить установившийся ток короткого замыкания?

9. В каких пределах регулируют напряжение в мощных трансформаторах?

10. При каком условии КПД трансформатора максимален?

Электрические потери в обмотках равны магнитным потерям стали

11. Какие схемы соединения обмоток трансформатора применяются в 3-фазных трансформаторах?

Звезда, звезда с выведенной нулевой точкой, треугольник, зигзаг с выведенной нулевой точкой

12. Почему нельзя соединять параллельно трансформаторы с разными группами соединений?

Появится уравнительный ток, который вызовет неравномерную нагрузку трансформаторов
