1. Уравнение вторичного напряжения трансформатора. Формула.
комплексное
напряжение вторичной обмотки
комплексное
ЭДС вторичной обмотки
комплексный
ток вторичной обмотки
резистивное
сопротивление вторичной обмотки
индуктивное
сопротивление вторичной обмотки
2. Что означает приведенный трансформатор?
Это обычный трансформатор, но с коэффициентом трансформации = 1
3. Чем отличаются постоянные потери в трансформаторе от переменных?
4. Что делают, чтобы уменьшить потери на гестирезис?
1)уменьшают индукцию Bm 2)увеличивают число витков на первичной обмотке w1 3)увеличивают площадь поперечного сечения сердечника S
5. В приведенном трансформаторе чему равен коэффициент приведения для E2 и U2?
Приведенный трансформатор- трансформатор, вторичная обмотка которого приведена к первичной (количество витков вторичной = кол-ву витков первичной)

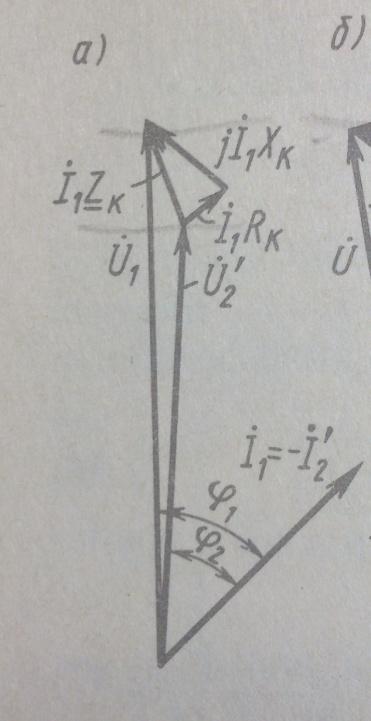

6. Построить векторную диаграмму идеализированного трансформатора.
7. Напряжение Uкз%. Формула.
8. Внешняя характеристика трансформатора при активно индуктивной нагрузке. График.
9. Y/Y – 6. Чему равен угол сдвига фаз между первичными и вторичными линейными напряжениями? Число.
180°
10. Для чего служат измерительные трансформаторы?
1)для подключения электроизмерительных приборов в цепь переменного тока высокого напряжения 2)для расширения пределов измерения приборов 3)для подключения к цепи высокого напряжения обмоток реле, обеспечивающих защиту от аварийных режимов
11. Чем отличается ударный ток КЗ от установившегося тока КЗ?
Ударный в 1,5-1,8 раз больше установившегося
12. Что означает регулирование напряжения ПБВ и РПН? Пояснить.
Переключение ответвлений обмоток w1 иw2 может осуществляться при отключении трансформатора от первичной и вторичной сетей (переключение без возбуждения ПБВ) или под нагрузкой (регулирование под нагрузкой РПН).
