Ответы ГОСы 31-40
.docx31 Особенности магнитопорошкового и вихретокового методов контроля элементов подвижного состава разного вида.
32 Варианты методов НК, применяемые при контроле элементов колесных пар грузовых вагонов.
33 Варианты методов НК, применяемые при контроле литых деталей и деталей автосцепного устройства грузовых и пассажирских вагонов.
34 Варианты методов НК, применяемые при контроле деталей и составных частей локомотивов.
35 Дискретизация случайных процессов. Теорема Котельникова. Временное и частотное представление сигналов.
36 Виды помех при НК материалов и изделий. Классификация акустических и электрических помех. Белый шум.
37 Классификация и основные типы аналоговых фильтров и их характеристики.

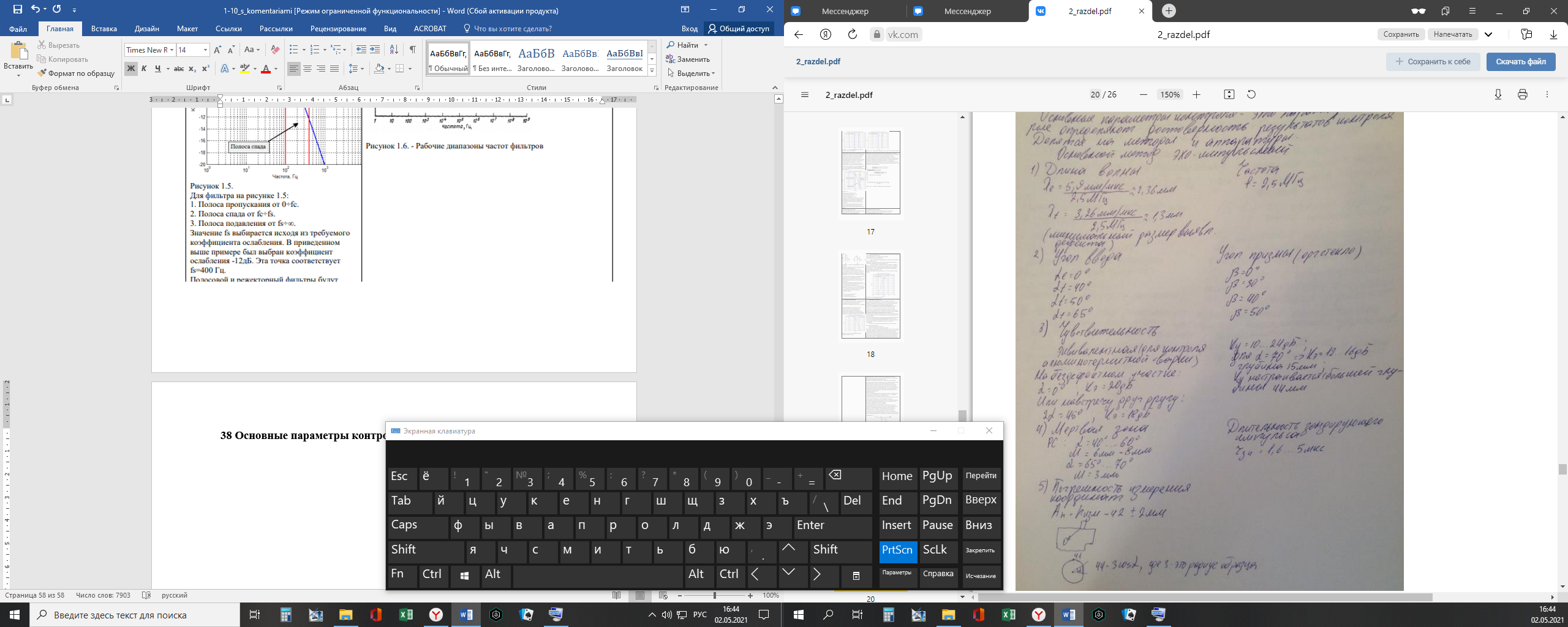

38 Основные параметры контроля рельсов в пути.
39 Система НК рельсов на рельсосварочном предприятии (РСП). Основные параметры и методика УЗК стыков электроконтактной сварки рельсов.
40 Система НК рельсов стыков алюминотермитной сварки рельсов. Основные параметры и этапы УЗК стыков алюминотермитной сварки рельсов.
Документ СТО 1.11.003-2009

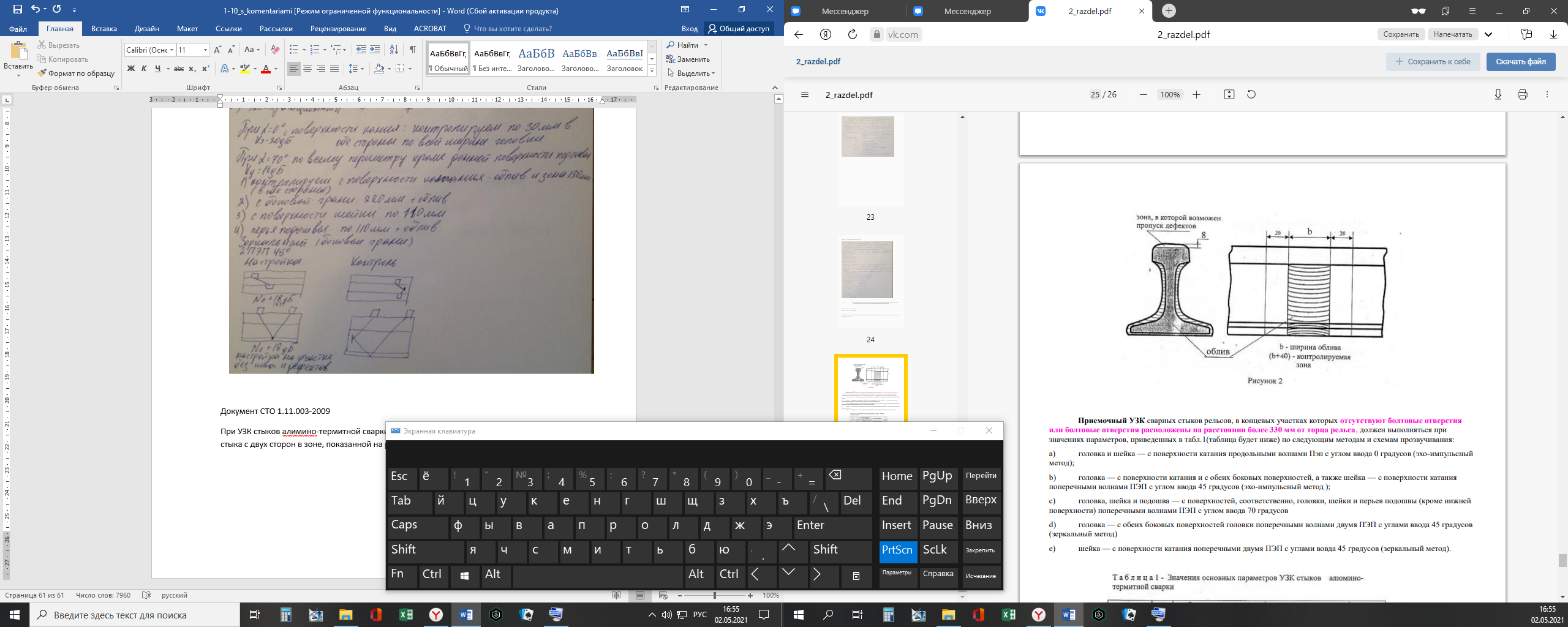

При УЗК стыков алиминотермитной сварки рельсов должно быть обеспечено прозвучивание стыка с двух сторон в зоне, показанной на рис. 2.

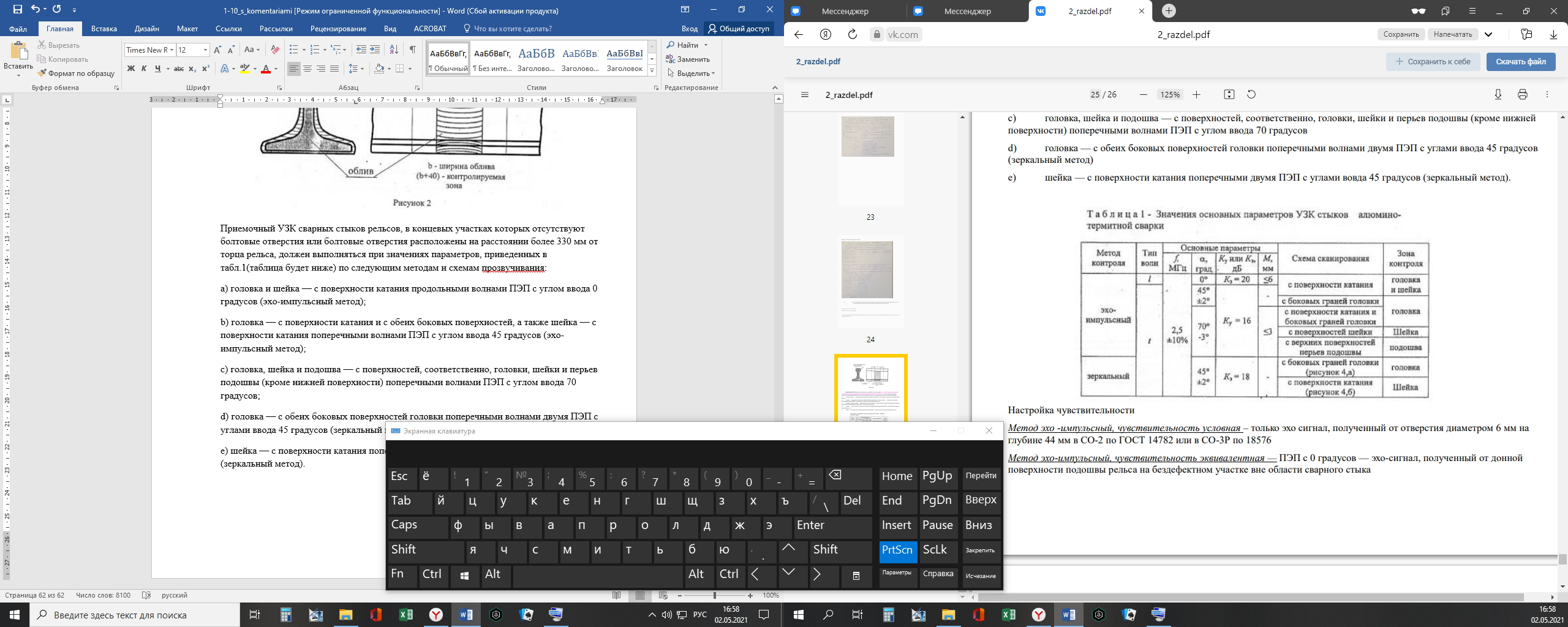

Приемочный УЗК сварных стыков рельсов, в концевых участках которых отсутствуют болтовые отверстия или болтовые отверстия расположены на расстоянии более 330 мм от торца рельса, должен выполняться при значениях параметров, приведенных в табл.1(таблица будет ниже) по следующим методам и схемам прозвучивания:
a) головка и шейка — с поверхности катания продольными волнами ПЭП с углом ввода 0 градусов (эхо-импульсный метод);
b) головка — с поверхности катания и с обеих боковых поверхностей, а также шейка — с поверхности катания поперечными волнами ПЭП с углом ввода 45 градусов (эхо-импульсный метод);
c) головка, шейка и подошва — с поверхностей, соответственно, головки, шейки и перьев подошвы (кроме нижней поверхности) поперечными волнами ПЭП с углом ввода 70 градусов;
d) головка — с обеих боковых поверхностей головки поперечными волнами двумя ПЭП с углами ввода 45 градусов (зеркальный метод);
e) шейка — с поверхности катания поперечными двумя ПЭП с углами ввода 45 градусов (зеркальный метод).
Настройка чувствительности
Метод эхо -импульсный, чувствительность условная – только эхо сигнал, полученный от отверстия диаметром 6 мм на глубине 44 мм в СО-2 по ГОСТ 14782 или в СО-3Р по 18576.
Метод эхо-импульсный, чувствительность эквивалентная — ПЭП с 0 градусов — эхо-сигнал, полученный от донной поверхности подошвы рельса на бездефектном участке вне области сварного стыка.
Метод зеркальный, чувствительность эквивалентная — сигналы, полученные при раздельной схеме включения ПЭП на бездефектном участке вне области сварного стыка (рисунок 4).
