Список экзаменационных вопросов

2-ой семестр

Сложное сопротивление

  1. Что называется сложным сопротивлением (сложной деформацией)?

Вид деформации, состоящий из 2 или более видов т.н. простой деформации: плоский изгиб, кручение и осевое растяжение-сжатие, сдвиг.

  1. Какой изгиб называется пространственным (сложным)?

Изгиб называется пространственным, если N=0, Мz=0, а MX, MY, QX, QY ≠ 0.

  1. При каком способе нагружения реализуется сложный изгиб?

Сложный изгиб реализуется, если все внешние нагрузки перпендикулярны оси стержня и лежат в разных плоскостях, содержащих в себе ось стержня.

  1. Запишите формулу, по которой вычисляются нормальные напряжения при пространственном изгибе?

  1. Условие прочности при пространственном изгибе стержня в общем случае.

  1. Как можно записать условие прочности при пространственном изгибе стержня прямоугольного поперечного сечения (частный случай)?

  1. Повтор 4.

  2. Как приложена нагрузка, под действием которой стержень находится в условиях косого изгиба?

Реализуется, если все нагрузки перпендикулярны оси балки и лежат в одной плоскости, которая проходит через ось балки, но не содержит в себе ни одну из главных центральных осей поперечного сечения.

  1. Как связаны между собой изгибающие моменты при косом изгибе?

Где ɑ – угол между силовой линией и осью y?????

  1. Вычисление нормальных напряжений при косом изгибе.

  1. Уравнение Н.О. при косом изгибе.

Где а – угол отклонения силовой линии от оси y, а b – угол отклонения Н.О. от х. (в одну сторону)

Ix – момент инерции поперечного сечения балки относительно оси х.

  1. Как проходит нейтральная линия при косом изгибе?

1. Н.О. проходит через те квадранты, через которые не проходит линия действия силы.

2. Через центр тяжести.

  1. Каково взаимное расположение силовой (линии нагружения) и нейтральной линий при косом изгибе?

Они проходят через разные квадранты.

  1. Чему равно нормальное напряжение в центре тяжести поперечного сечения при косом изгибе и почему?

Нулю, потому что центр тяжести сечения при косом изгибе принадлежит Н.О.

  1. Условия прочности при косом изгибе для сечения произвольной формы? (пластичный материал)

  1. Условия прочности при косом изгибе для сечения произвольной формы? (хрупкий материал)

  1. Как можно записать условия прочности при косом изгибе для балок прямоугольного сечения (частный случай)?

k = Wx\Wy

  1. В каких точках поперечного сечения нормальные напряжения при косом изгибе достигают максимальных значений?

В точках, наиболее удалённых от Н.О.

  1. Как вычисляются перемещения при косом изгибе?

(Перемещение по y)

(Перемещение по x)

  1. Как направлен вектор перемещения при косом изгибе?

Перпендикулярно Н.О.

  1. Может ли балка круглого поперечного сечения испытывать косой изгиб и почему?

Не может, потому что через балку круглого сечения можно провести бесконечное множество пар главных центральных осей, одна из которых по своему положению будет такова, что одна ось из пары совпадёт с линией действия силы. (Реализуется плоский изгиб)

  1. При каких условиях реализуется внецентренное растяжение (сжатие)?

(1. Наличие прямоосного стержня.

2. Равнодействующая всех внешних сил лежит на оси, параллельной оси стержня.)

Реализуется, если приложена нагрузка параллельно оси стержня, но приложена она не в центре тяжести.

  1. Как вычисляются напряжения при внецентренном действии нагрузок?

Плюс при растягивающей силе.

Минус при сжимающей силе.

  1. Уравнение Н.О. при внец. раст/сж

  1. Как записывается условие прочности при внецентренном действии нагрузок для материалов, одинаково работающих при растяжении и сжатии?

YОп, XОп — координаты наиболее удалённой от Н.О. точки.

  1. Как записывается условие прочности при внецентренном действии нагрузок для материалов, по-разному работающих при растяжении и сжатии?

  1. Какие точки являются опасными при внецентренном растяжении (сжатии)?

Если материал одинаково воспринимает как растягивающие, так и сжимающие нагрузки, то наиболее удалённые от Н.О.

  1. Чему равно нормальное напряжение в центре тяжести поперечного сечения при внецентренном растяжении (сжатии)?

F/A

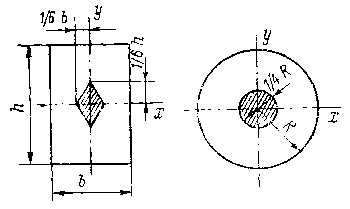

  1. Что такое "ядро сечения"? (Для чего надо знать положение ядра сечения?)

Ядро сечения — область вокруг ц.т. поперечного сечения, при приложении силы в которую во всем сечении напряжения будут одного знака.

(Рационально прикладывать сжимающую силу в Я.С., если материал хрупкий, так как хрупкий материал плохо работает на растяжение.)

  1. Для прямоугольника

  2. Для круга

  3. Как проходит нейтральная линия, если сила приложена в ядре сечения?

Вне поперечного сечения.

  1. Как проходит нейтральная линия, если сила приложена на границе ядра сечения?

Н.О. касается поперечного сечения.

  1. Как проходит нейтральная линия, если сила приложена за пределами ядра сечения?

Н.О. «протыкает» (пересекает) сечение.

  1. При каком способе нагружения реализуется изгиб с растяжением-сжатием?

Если все нагрузки пересекают ось стержня, параллельны или перпендикулярны ему.

  1. Как записывается условие прочности при изгибе с кручением круглого стержня по III гипотезе прочности?

Мэкв=

  1. Как записывается условие прочности при изгибе с кручением круглого стержня по IV гипотезе прочности?

Мэкв=

  1. Какие точки являются опасными при изгибе с кручением стержня круглого сечения?(Пояснить рисунком)

Точки контура.
