Лабораторная работа В-О04 ИЗУЧЕНИЕ ЗАВИСИМОСТИ ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ
ВОЗДУХА ОТ ДАВЛЕНИЯ С ПОМОЩЬЮ ИНТЕРФЕРЕНЦИОННОГО РЕФРАКТОМЕТРА
ПРОТОКОЛ ИЗМЕРЕНИЙ Порядок выполнения работы
Задание 1. Определение цены деления прибора,

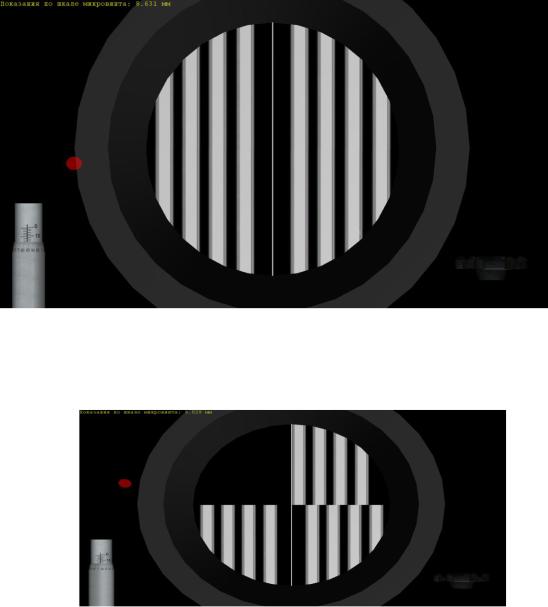

1.Включите рефрактометр в сеть и рассмотрите в окуляре обе интерференционные
картины.
2.Откройте кран манометра для установления в камерах атмосферного давления.
3.Вращением головки микровинта компенсатора совместите верхнюю и нижнюю интерференционные картины.
4.По шкале микровинта и головке компенсатора произведите отсчёт нуля прибора . Измерения проведите 5 раз. Результаты занесите в таблицу 1. Найдите среднее значение .
5.Вращением головки микровинта сместите верхнюю картину на полос. Произведите отсчет . Вернитесь в исходное положение и повторите измерения 5 раз. Результаты занесите
втаблицу 1. Найдите среднее .
6. Для нахождения учтём, что смещение интерференционной картины на полос связано с изменением оптической разности хода, отсюда.
29.05.2020 17:27
По этой формуле по средним значениям и вычислите значение , результат занесите в таблицу 1.
|
|
|
|
Таблица 1 |
|
|
|
|
|
|
, мм |
, мм (при ) |
, мм |
|
1 |
8,625 |
8,000 |
-0,602 |
0,005 |
2 |
8,630 |
7,995 |
|
|
3 |
8,640 |
8,050 |
|
|
4 |
8,635 |
8,101 |
|
|
5 |
6,625 |
8,007 |
|
|
|
=8,631 |
= 8,029 |
|
|
|
|
|
|
|
Задание 2. Определение показателя преломления воздуха
1.Вращением головки микровинта компенсатора совместите верхнюю и нижнюю интерференционные картины.
2.Закройте кран и вращением головки сильфона увеличьте давление в одной из камер кюветы на = 0,05 атм. При этом верхняя интерференционная картина сместится относительно нижней. С помощью компенсатора совместите обе картины и сделайте отсчёт по шкале.
2.Изменяя давление, через каждые 0,05 атм, проведите измерения, как в пункте 2. Результаты запишите в таблицу 2.
3.По окончании измерений закройте кран и верните микровинт в исходное положение.
4. |
Используя формулу , рассчитайте показатель преломления n. |
5. |
Постройте график зависимости от давления P0 воздуха в камере. Сделайте вывод. |
|
|
|
|
|
|
|
|
Таблица 2 |
|
|
|
|
|
|
|
|
|
||
Tн= 2730K, Pн =760 мм рт.ст= 1 атм, длина камеры |
l= 500 мм |
|
|
||||||
|
20 |
|
nн = 1,000294 |
|
|
|
|
|
|
|
|
P0, атм |
|
, мм |
, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
1,05 |
|
8,303 |
-0,328 |
|
0,000284 |
1,000284 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
1,10 |
|
8,037 |
-0,594 |
|
0,000295 |
1,000295 |
|
|
|
|
|
|
|
|
|
|
|
3 |
|
1,15 |
|
7,78 |
-0,851 |
|
0,000306 |
1,000306 |
|
|
|
|
|
|
|
|
|
|
|
4 |
|
1,20 |
|
7,61 |
-1,021 |
|
0,000318 |
1,000318 |
|
|
|
|
|
|
|
|
|
|
|
5 |
|
1,25 |
|
7,47 |
-1,163 |
|
0,000330 |
1,000330 |
|
|
|
|
|
|
|
|
|
|
|
6 |
|
1,30 |
|
7,35 |
-1,280 |
|
0,000343 |
1,000343 |
|
|
|
|
|
|
|
|
|
|
|
7 |
|
1,35 |
|
7,26 |
-1,376 |
|
0,000356 |
1,000356 |
|
|
|
|
|
|
|
|
|
|
|
8 |
|
1,40 |
|
7,19 |
-1,441 |
|
0,000369 |
1,000369 |
|
|
|
|
|
|
|
|
|
|
|
9 |
|
1,45 |
|
7,13 |
-1,499 |
|
0,000382 |
1,000382 |
|
|
|
|
|
|
|
|
|
|
|
10 |
|
1,50 |
|
7,08 |
-1,551 |
|
0,000395 |
1,000395 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29.05.2020 17:27 |
|
Измерения провел студент (ка) группы___5А81___
________Овчинникова Д.А._________
(Фамилия И.О.)
Дата________29.05.2020
