.docxЛабораторная работа В-О04
Изучение зависимости показателя преломления воздуха от давления с помощью интерференционного рефрактометра
ПРОТОКОЛ ИЗМЕРЕНИЙ
Порядок выполнения работы
Задание 1. Определение цены деления прибора,
1. Включите рефрактометр в сеть и рассмотрите в окуляре обе интерференционные картины.
2. Откройте кран манометра для установления в камерах атмосферного давления.

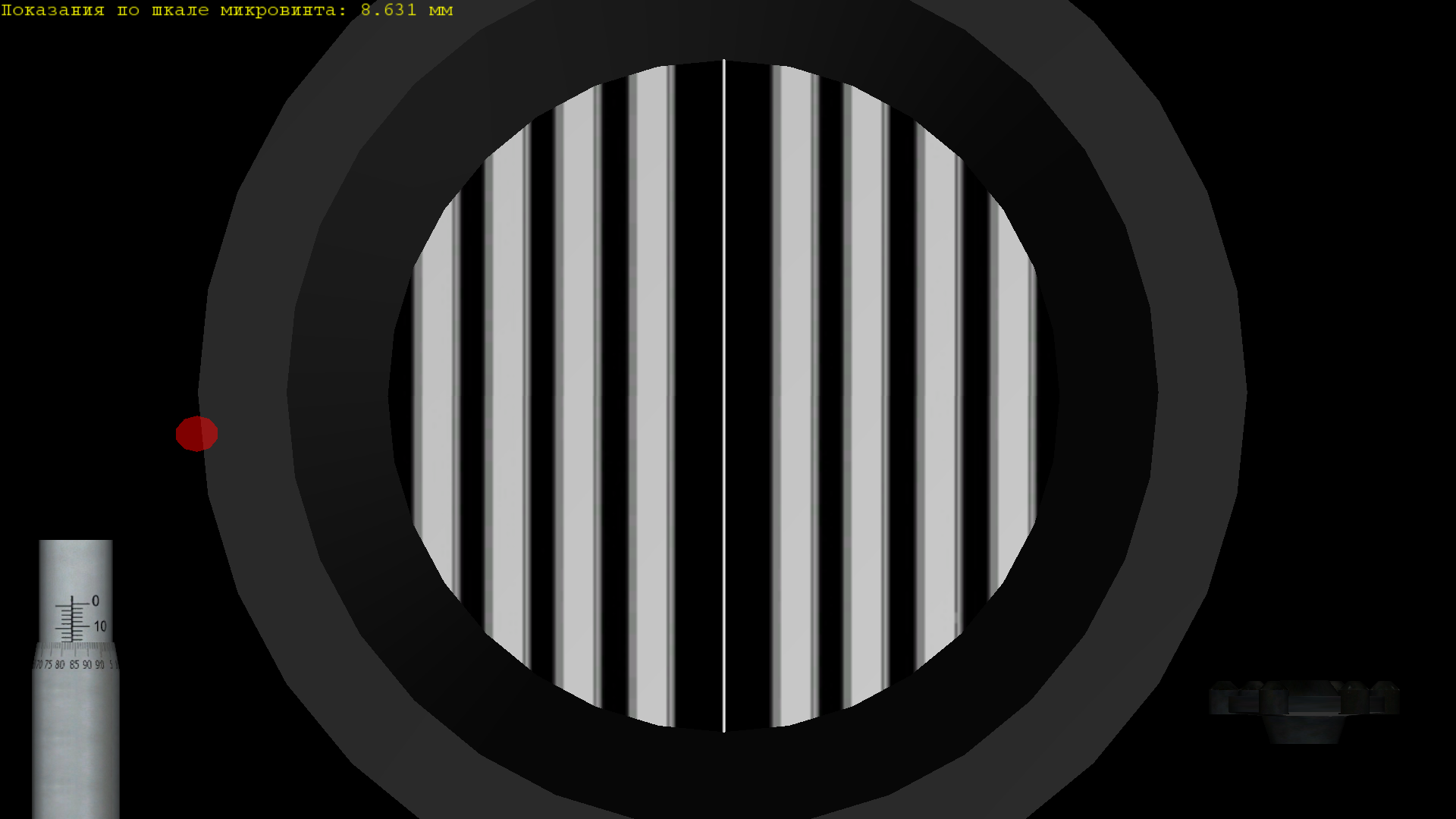

3. Вращением головки микровинта компенсатора совместите верхнюю и нижнюю интерференционные картины.
4. По шкале микровинта и головке компенсатора произведите отсчёт нуля прибора . Измерения проведите 5 раз. Результаты занесите в таблицу 1. Найдите среднее значение .

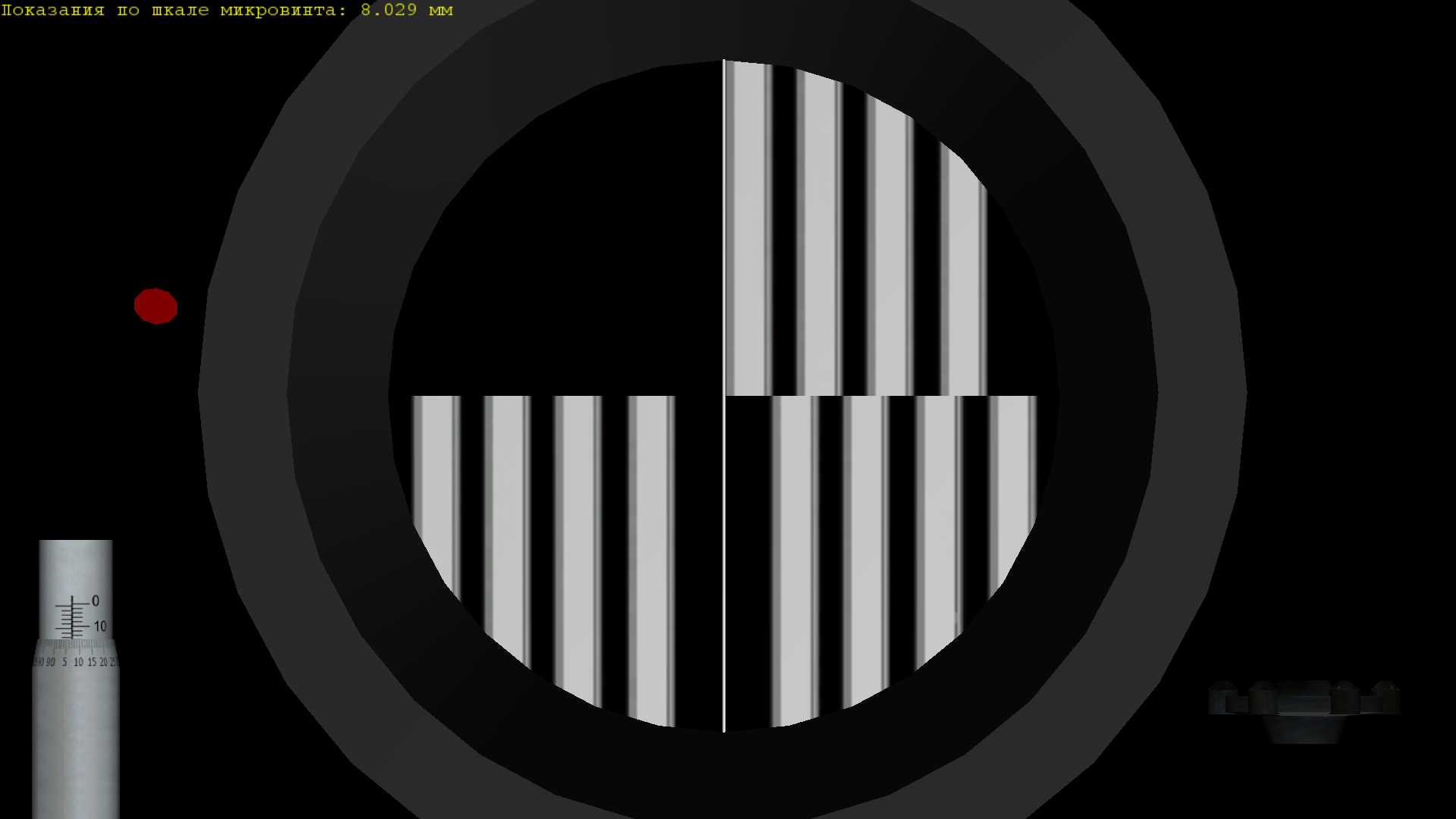

5. Вращением головки микровинта сместите верхнюю картину на полос. Произведите отсчет . Вернитесь в исходное положение и повторите измерения 5 раз. Результаты занесите в таблицу 1. Найдите среднее .
6. Для нахождения учтём, что смещение интерференционной картины на полос связано с изменением оптической разности хода, отсюда.
По этой формуле по средним значениям и вычислите значение , результат занесите в таблицу 1.
Таблица 1
|
, мм |
, мм (при ) |
, мм |
|
1 |
8,625 |
8,000 |
-0,602 |
0,005 |
2 |
8,630 |
7,995 |
||
3 |
8,640 |
8,050 |
||
4 |
8,635 |
8,101 |
||
5 |
6,625 |
8,007 |
||
|
=8,631 |
= 8,029 |
Задание 2. Определение показателя преломления воздуха
1. Вращением головки микровинта компенсатора совместите верхнюю и нижнюю интерференционные картины.
2. Закройте кран и вращением головки сильфона увеличьте давление в одной из камер кюветы на = 0,05 атм. При этом верхняя интерференционная картина сместится относительно нижней. С помощью компенсатора совместите обе картины и сделайте отсчёт по шкале.
2. Изменяя давление, через каждые 0,05 атм, проведите измерения, как в пункте 2. Результаты запишите в таблицу 2.
3. По окончании измерений закройте кран и верните микровинт в исходное положение.
4. Используя формулу , рассчитайте показатель преломления n.
5. Постройте график зависимости от давления P0 воздуха в камере. Сделайте вывод.
Таблица 2
Tн= 2730K, Pн =760 мм рт.ст= 1 атм, длина камеры l= 500 мм 20 nн = 1,000294 |
|||||
|
P0, атм
|
, мм |
, мм |
|
|
1 |
1,05 |
8,303 |
-0,328 |
0,000284 |
1,000284 |
2 |
1,10 |
8,037 |
-0,594 |
0,000295 |
1,000295 |
3 |
1,15 |
7,78 |
-0,851 |
0,000306 |
1,000306 |
4 |
1,20 |
7,61 |
-1,021 |
0,000318 |
1,000318 |
5 |
1,25 |
7,47 |
-1,163 |
0,000330 |
1,000330 |
6 |
1,30 |
7,35 |
-1,280 |
0,000343 |
1,000343 |
7 |
1,35 |
7,26 |
-1,376 |
0,000356 |
1,000356 |
8 |
1,40 |
7,19 |
-1,441 |
0,000369 |
1,000369 |
9 |
1,45 |
7,13 |
-1,499 |
0,000382 |
1,000382 |
10 |
1,50 |
7,08 |
-1,551 |
0,000395 |
1,000395 |
Измерения провел студент (ка) группы___5А81___
________Овчинникова Д.А._________
(Фамилия И.О.)
Дата________29.05.2020
