.docxКОНТРОЛЬНЫЕ ВОПРОСЫ ПРИ ЗАЩИТЕ ЛАБОРАТОРНОЙ РАБОТЫ
U, B
Изобразите ХХХ и объясните её вид
E(IB)
E(IH)
I,
A

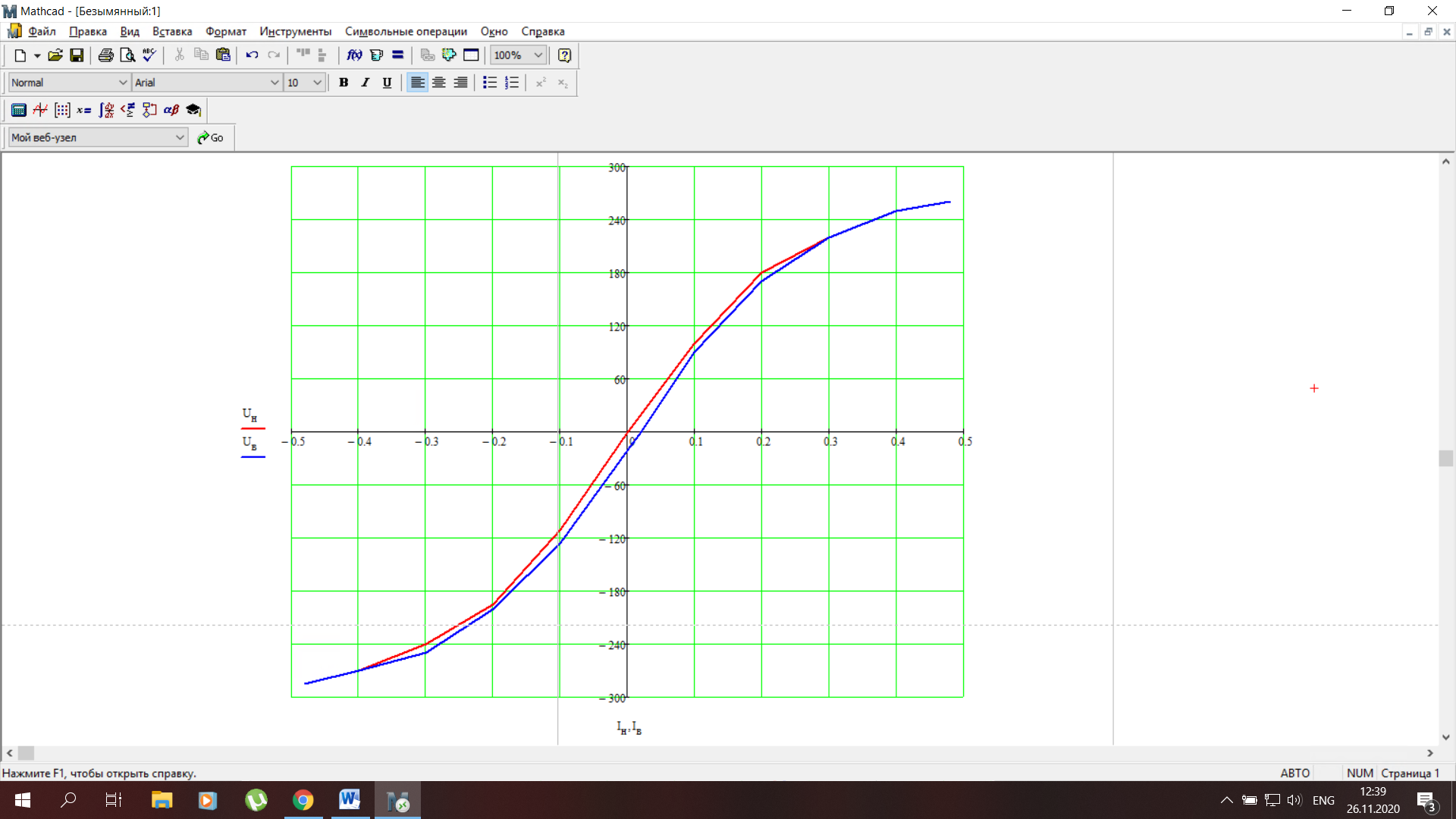

Рис. 1. Характеристика холостого хода
Выводы: Характеристика имеет вид неширокой петли гистерезисной петли. Особенностью характеристики холостого хода является наличие остаточной ЭДС.
Запишите условия, при которых исследуется ХХХ
Для получения полной характеристики холостого хода нужно разомкнуть цепь якоря, запустить приводной двигатель. Резистором изменить ток возбуждения и установить ЭДС генератора Плавно уменьшая ток возбуждения до нуля, записывают значений Е и IВ .
О каких свойствах генератора постоянного тока можно судить по характеристике холостого хода?
Практическое значение характеристики холостого хода заключается в том, что по ней можно судить о степени насыщения магнитной цепи машины. Кроме того, эта характеристика необходима для построения других характеристик машины.
Изобразите и объясните взаимное расположение характеристик холостого хода и нагрузочной, выполненных в одних координатах.
U,
B
IB,
A
U(IB)
Рис. 2. Нагрузочная характеристика
Нагрузочная хпрактеристика распологается ниже характеристики холостого хода. Это объясняется тем, что необходимо увеличение тока возбуждения для компенсации размагничивающего действия реакции якоря и падения напряжения в цепи обмотки якоря.
Запишите условия, при которых исследуется нагрузочная характеристика?
В чем заключается практическое применение нагрузочной характеристики?
Практическое значение нагрузочной характеристики состоит в том, что она позволяет количественно определить размагничивающее действие реакции якоря и исследовать зависимость этой реакции от насыщения магнитной цепи машины и тока якоря.
Изобразите внешнюю характеристику и объясните её вид?
U,
B
IA,
A
U(IA)
Рис. 4. Внешняя характеристика
Выводы: Падающий характер внешней характеристики обусловлен размагничивающим влиянием реакции якоря и падением напряжения в цепи обмотки якоря.
Какие условия необходимо соблюдать при определении внешней характеристики опытным путём?
О каких свойствах генератора постоянного тока можно судить по внешней характеристике?
Достоинство генераторов постоянного тока с независимым возбуждением заключается в их хорошей внешней характеристике, так как ток возбуждения независим от напряжения на зажимах генератора.
Запишите условия, при которых исследуется регулировочная характеристика?
Регулировочная характеристика ГПТ - это зависимость тока возбуждения в от тока якоря генератора при неизменном напряжении на зажимах нагрузки и неизменной частоте вращения якоря генератора.
В чем заключается практическое использование регулировочной характеристики?
Практическое значение регулировочной характеристики состоит в том, что она показывает, как нужно регулировать ток возбуждения, чтобы при изменении нагрузки напряжение генератора оставалось постоянным.
По регулировочным характеристикам определяется процентное изменение тока возбуждения.
Объясните вид регулировочной характеристики?
IB,
A
IB(I)
I,
A
Выводы: Показывает как изменяется ток якоря при изменении тока возбуждения. Ток возбуждения, обычно, увеличивают для компенсации падения напряжения в обмотке якоря и размагничивающего влияния реакции якоря.
Объясните вид характеристики короткого замыкания?
Что понимают под реакцией якоря в генераторе постоянного тока и как она влияет на характеристики генератора?
Под реакцией якоря понимают явление воздействия магнитного поля, создаваемого током якоря, на магнитное поле главных полюсов.
При исследовании внешней характеристики реакция якоря оказывает размагничивающее действие, в результате уменьшается ЭДС (магнитный поток якоря несколько ослабляет главный магнитный поток Ф генератора, что приводит к некоторому уменьшению его э. д. с. Е), что приводит к уменьшению напряжения U.
При исследовании регулировочной характеристики реакция якоря также оказывает размагничивающее действие, что приводит к уменьшению напряжения, поэтому при увеличении тока нагрузки ток возбуждения Iв необходимо несколько увеличить, чтобы скомпенсировать уменьшение напряжения.
Работа генератора основана на использовании закона электромагнитной индукции, согласно которому в проводнике, движущемся в магнитном поле и пересекающем магнитный поток, индуцируется э д. с.
