АИС_ЛР4

ГУАП

КАФЕДРА № 53

ОТЧЕТ ЗАЩИЩЕН С ОЦЕНКОЙ

ПРЕПОДАВАТЕЛЬ

ассистент				М.П. Агеев
должность, уч. степень, звание		подпись, дата		инициалы, фамилия

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ № 4

«Моделирование с помощью uml. Построение диаграмм прецедентов и диаграмм деятельности»

по курсу: АРХИТЕКТУРА ИНФОРМАЦИОННЫХ СИСТЕМ

РАБОТУ ВЫПОЛНИЛА

СТУДЕНТКА ГР. №
			подпись, дата		инициалы, фамилия

Санкт-Петербург 2020

Цель работы: получить навыки спецификации функциональных требований с помощью прецедентов использования и моделирования бизнес-процессов с помощью диаграмм деятельности.

Задание

1. Текстовое описание одного прецедента использования заданной информационной системы. Описание прецедента должно содержать спецификацию основного процесса и минимум одного альтернативного потока.

2. Графическое описание выбранного прецедента с помощью диаграммы прецедентов использования.

3. Представление бизнес-процессов с помощью диаграммы деятельности.

Вариант 5.

Информационная система спортивных организаций города.

Спортивная инфраструктура города представлена спортивными сооружениями различного типа: спортивные залы, манежи, стадионы, корты и т.д. Каждая из категорий спортивных сооружений обладает атрибутами, специфичными только для нее: стадион характеризуется вместимостью, корт - типом покрытия. Спортсмены под руководством тренеров занимаются отдельными видами спорта, при этом один и тот же спортсмен может заниматься несколькими видами спорта, и в рамках одного и того же вида спорта может тренироваться у нескольких тренеров. Все спортсмены объединяются в спортивные клубы, при этом каждый из них может выступать только за один клуб. Организаторы соревнований проводят состязания по отдельным видам спорта на спортивных сооружениях города. По результатам участия спортсменов в соревнованиях производится награждение.

Прецедент: получить список спортсменов, тренирующихся у определенного тренера и имеющих разряд не ниже заданного.

Информационная система спортивных организаций города.

• Текстовое описание прецедента

Прецедент: получить список спортсменов, тренирующихся у определенного тренера и имеющих разряд не ниже заданного.

Основной актёр: тренер

Предусловия: тренер запросил список спортсменов.

Основной сценарий:

1. Тренер запросил список спортсменов.

2. Запрос ФИО тренера.

3. Тренер указывает свою ФИО (А2).

4. Запрос разряда спортсмена.

5. Тренер указывает разряд спортсмена.

6. Выполнения запроса и выдача списка спортсменов (А1).

7. Конец основного процесса

Альтернативный поток А1: нет спортсменов по указанным ФИО тренера и разряда спортсмена

1. Сообщение об отсутствии спортсменов по заданным ФИО тренера и разряда спортсмена.

2. Повторный запрос ФИО тренера и разряда спортсмена.

3. Тренер указывает свою ФИО (А2).

4. Тренер указывает разряд спортсмена.

5. Конец альтернативного потока А1.

Альтернативный поток А2: есть подходящие спортсмены

1. Выдача списков спортсменов по указанным ФИО тренера и разряда спортсмена.

2. Конец прецедента.

• Графическое описание прецедента:

На рисунке 1 представлено графическое описание прецедента

Рисунок 1 – Графическое описание прецедента

• Представление бизнес-процессов с помощью диаграммы деятельности.

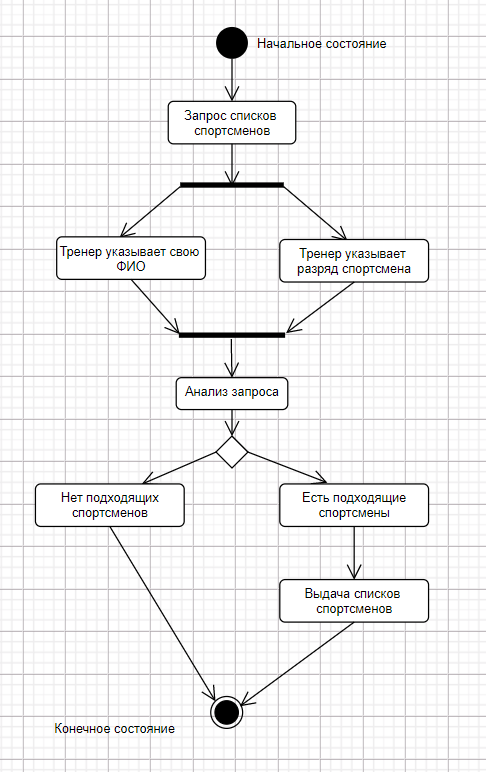

На рисунке 2 представлено представление бизнес-процессов

Рисунок 2 – Представление бизнес-процессов

Вывод

В ходе работы было выполнено ознакомление с принципами создания диаграмм прецедентов и диаграмм деятельности, текстовое и графическое описание прецедента информационной системы с помощью диаграммы прецедентов, а также представление бизнес-процессов информационной системы с помощью диаграммы детальности.
