3 Анализ конструкции оборудования, цели и задачи модернизации
Особенности конструкции, принципа работы и комплектации 5 типов выбранного технологического оборудования представлены в таблице 3.1.
Таблица 3.1 – Особенности конструкции, принципа работы и комплектации выбранного технологического оборудования
Перечень функций и комплектность |
Наличие параметра |
||||
KRW2.7 |
Velyen 4EE0505H |
AE&T F6105 |
ПГН-3000/Н |
Space SF6506.55 |
|
Функции |
|||||
Микровыключатели ограничения высоты |
- |
+ |
- |
- |
+ |
Система стопоров |
- |
+ |
+ |
- |
- |
Защита от скатывания |
- |
+ |
- |
- |
+ |
Система аварийного опускания |
- |
+ |
- |
+ |
+ |
Механические замки |
- |
- |
+ |
- |
- |
Расширители для рамных автомобилях |
- |
- |
- |
+ |
- |
Комплектность |
|||||
Люфт-детектор |
- |
+ |
- |
- |
+ |
Доп. уровень |
- |
+ |
- |
- |
- |
Гидравлическая станция |
+ |
+ |
+ |
+ |
+ |
Шкаф управления |
+ |
+ |
+ |
+ |
+ |
Подушки резиновые |
+ |
+ |
- |
- |
+ |
Рисунок 3.1- Ножничный подъемник KraftWell KRW2.7 с указанными элементами.
Данный подъёмник состоит из: платформ, ножниц, концевых удлинителей, шкафа управления, гидронасоса, электродвигателя, гидроцилиндров, системы безопасности, микровыключателя, основания.
Платформы изготовлены из стали в форме п-образного профиля. Выполнены гладкими для того чтобы осуществлять подъем за пороги не повреждая автомобиль. Крепятся с помощью шарниров к ножницам.
Концевые удлинители изготовлены из стали. Могут стопориться в разных положениях. Служат для обеспечения работы подъёмника с разными видами автомобилей, так же помогают с заездом на подъёмник. Крепятся с помощью шарниров к платформам.
Ножницы в данном подъёмнике составлены из плашек. Плашки изготовлены из стали в форме прямоугольного профиля. Благодаря конструкции обеспечивают плоское положение подъёмника в сложенном состоянии. Крепятся к основанию. Работа ножниц обеспечивается гидроцилиндрами.
Выносной шкаф изготовлен из алюминия. Обеспечивает управление подъемником и может быть установлен в любом месте сто. Связь с подъемником осуществлена с помощью шлангов по которым течет масло. Шланги зашиты в кожухи.
В данном подъёмнике установлен шестерёнчатый гидронасос. Подбирается из стандартных изделий гидравлических систем. Устанавливается в шкафу управления. В работу приводится электродвигателем, с помощью шлангов подключён к гидроцилиндрам.
Электродвигатель подбирается из стандартных изделий. Устанавливается в шкафу управления. Управление двигателем происходит с помощью цифровой панели управления.
Гидроцилиндры подбираются из стандартных изделий. Крепятся к ножницам обеспечивают работу подъёмника.
Система безопасности в данном подъёмнике представлена в виде парашютного клапана, который установлен в гидроцилиндрах. Предназначен для предотвращения падения автомобиля при перепадах давления в цилиндрах.
Микровыключатель подбирается из стандартных изделий. При прохождении подъёмником верхней или нижней точке автоматически останавливает его. Устанавливается на основание.
Основание изготовлены из стали в форме пластин. Крепятся в пол с помощью анкерных болтов. Не требуют специально подготовленных мест.

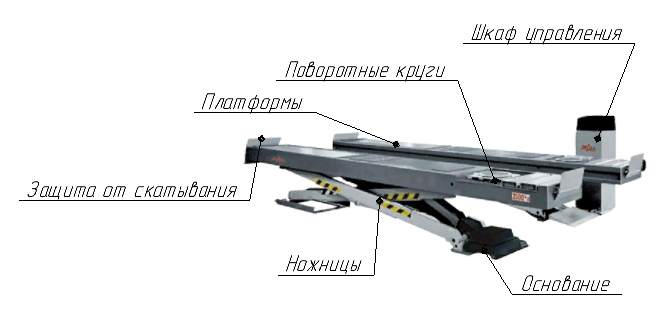

Рисунок 3.1 –Ножничный подъемник Space sf6506.55 с указанными элементами.
Данный подъёмник состоит из: платформ, ножниц, поворотных кругов, шкафа управления, гидронасоса, электродвигателя, гидроцилиндров, системы безопасности, защиты от скатывания, микровыключателей, основания.
Элементы: платформы, ножницы, основание, гидронасос, гидроцилиндры, электродвигатель, основание, микровыключатели - схожи по строению с ранее расмотренным подъёмником KraftWell KRW2.7.
Данный подъёмник отличается от ранее расмотренного следующими элементами: двойной системы безопасности, защита от скатывания, люфт-детектора, поворотных кругов.
Поворотные круги подбираются из стандартных изделий. Позволяет проводить полный спектр работ по развал-схождению. Устанавливаются в платформы с помощью шарниров.
Люфт-детектор подбирается из стандартных изделий. Позволяет выявлять люфты в подвеске и рулевом управлении. Устанавливается в платформы. Управления ведётся с помощью пульта.
Все втулки изготовлены из инновационного материала. Предусматривают самосмазывающуюся конструкцию, которая не требует обслуживания. Устанавливаются во все движущие части.
Защита от скатывания представлена в виде стальных пластин, установленных на платформах таким образом при подъёме, поднимаются и предотвращают автомобиль от скатывания.

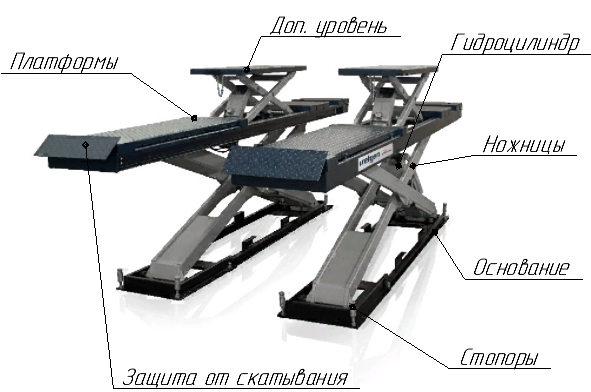

Рисунок 3.2 –Ножничный подъёмник Velyen 4EE0505H с указанными элементами.
Данный подъёмник состоит из: платформ, ножниц, шкафа управления, гидронасоса, электродвигателя, гидроцилиндров, системы стопоров, системы безопасности, сдвижных пластин, дополнительного уровня, микровыключателей, самосмазывающихся втулок, основания.
Элементы: платформы, ножницы, основание, гидронасос, гидроцилиндры, электродвигатель, основание, защита от скатывания, стопоры - схожи по строению с ранее расмотренным подъёмником Space sf6506.55.
Данный подъёмник отличается от рассмотренных следующими элементами: системы стопоров, дополнительным уровнем, сдвижных пластин.
Система стопоров представлена в виде 8 штырей, по 2 с каждой стороны, изготовленных из стали. Устанавливаются на основание. Предназначены для дополнительной защиты сотрудников и синхронизации подъёмника.
Дополнительный уровень в данном подъёмнике представлен в виде двух дополнительных подъёмников. Устанавливаются в платформы могут углубляться в уровень с платформами. Предназначены для облегчения работ по развалу-схождения.
Задние сдвижные пластины изготовлены из стали. Устанавливаются в платформы. Предназначены ля диагностики углов установки колёс.

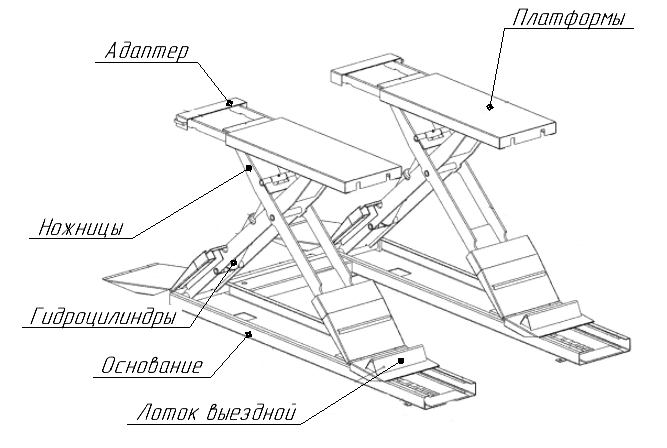

Рисунок 3.3 –Ножничный подъёмник ПГН-3000/Н с указанными элементами.
Данный подъёмник состоит из: платформ, ножниц, шкафа управления, гидронасоса, электродвигателя, гидроцилиндров, система безопасности, адаптера, основания, лоток выездной, расширитель.
Элементы: платформа, ножницы, основание, гидронасос, электродвигатель, основание, гидроцилиндры - схожи по строению с ранее расмотренным подъёмником KraftWell KRW2.7.
Данный подъёмник отличается от рассмотренных ранее следующими элементами: лоток выездной, адаптер, расширитель.
Лоток выездной изготовлены из стальных пластин. Предназначен для фиксаций ножниц в одном положении. Служит для дополнительной безопасности. Крепиться к основанию с помощью рельс.
Адаптер изготовлен из п-образного профиля. Предназначен для надежной фиксации автомобиля за пороги. Крепиться к платформам с помощью шарниров.
Расширитель изготовлен из прямоугольного профиля. Предназначен для адаптации подъёмника к рамным автомобилям. Крепиться к платформам. Устанавливается с резиновыми подушками.
Рисунок 3.4 – Ножничный подъёмник AE&T F6105 с указанными элементами.
Данный подъёмник состоит из: платформ, ножниц, шкафа управления, гидронасоса, электродвигателя, гидроцилиндров, системы стопоров, системы безопасности, основания, механические замки.
Элементы: платформа, ножницы, основание, гидронасос, электродвигатель, основание, гидроцилиндры, стопоры- схожи по строению с ранее расмотренным подъёмником Velyen 4EE0505H.
Данный подъёмник отличается от рассмотренных ранее следующими элементами: механические замки.
Механические замки изготовлены в виде зубчатого зацепления из стали. Обеспечивает дополнительную безопасность при работе с подъёмником. Устанавливаются в сборе с гидроцилиндрами. Крепятся к ножницам.
