2. Вибір монтажно-захватних пристосувань.

Монтажно-захватні пристосування використовують для кріплення збірних конструкцій до гаку крану для їх переміщення в процесі монтажу.

Таблиця 5. Монтажно-захватні пристосування

№	Назва пристосування	Ескіз пристосування	Характеристика пристосування				Галузь застосування
			вантажо-підйомністьт	маса, т	Розрахункова висота, м
1	4СКI-0,63 … 3,2		0,63 … 3,2	0,015 … 0,058	0,9 … 15,0	ПК 61-15-8 ПК 61-10-8 ПК 73-10-8 ПК 43-15-8
2	1СК-0,32 … 1,25		0,32 … 1,25	0,07 … 0,018	0,9 … 15,0	2ЛП25.12-4К

2. Вибір будівельних кранів за технічними характеристиками.

Вибір кранів залежить від багатьох чинників основними з яких є висота і ширина будинку, габарити і маси елементів, що піднімаються, мінімальна відстань до стіни будинку. До вибору крану визначають спосіб монтажу: місце можливого його розташування та схеми руху, напрямок і послідовність встановлення елементів.

Монтажна маса (Q_m) – це маса елементу (т), який повинен перемістити кран під час виконання будівельного процесу:

Q_m= (q_e+q_o)k_п, де

q_e - маса елемента, який переміщують за допомогою крана, т;

q_О - маса монтажно-захватних пристосувань (стропу, траверси), що викорис-товують при підніманні відповідного елемента;

k_п - коефіцієнт надійності (= 1,1…1,2).

Q_m=(2,55+0,058)*1,1=2,87

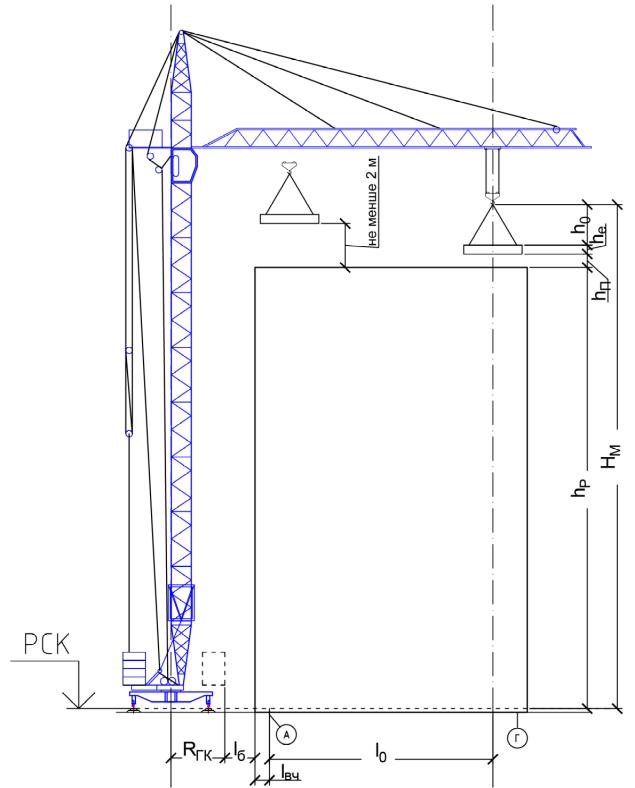

Монтажна висота (Н_m) – це необхідна висота підйому гака крана, під час монтажу конструкції чи подавання будівельних матеріалів, визначається за наступною формулою:

Н_m = h_p+h_n+h_e+h_o, де

h_p - висота від рівня стоянки крану (РСК) (горизонтальної площини, яка проходить через найнижчі точки опорної частини крану) до рівня встановлення конструкції чи складування матеріалів, м;

h_n – приймають 0,5 … 1,0 м, при переміщенні над рівнем де можуть знаходитись люди приймають більше 2,0 м;

h_e - висота (товщина) монтажного елемента при переміщенні його краном;

h_o - висота монтажно-захватного пристосування, м.

h_p=19 м; h_n=2 м; h_e=0,22м; h_o=14 м

Н_m =19+2+0,22+14=35,22 м

Монтажний виліт стріли крана (L_m) – це відстань від вертикальної осі, що проходить через центр ваги елемента та гак крана, до осі обертання крана. При монтажі наземної частини будинку баштовим краном, монтажний виліт стріли крана розраховують наступним чином:

L_m=l₀+l_вч+l_б+R_гк, де

l₀ - відстань від вертикальної осі, що приходить через центр ваги най-віддаленішої конструкції, до найближчої осі будинку, що розташована найближче до стоянки крана, м;

l_вч - горизонтальна проекція відстані від осі будинку до виступаючої його грані, що розташована найближче до стоянки крана, м;

l_б - найменша відстань між виступаючими частинами будинку та краном, приймають 1,0 м;

R_гк - радіус повороту нижньої противаги баштового крана (для кранів вантажопідйомністю до 5 т приймають R_гк=3,5м, вантажопідйомністю від 5 до 15 т - R_гк=4,5м, вантажопідйомністю більше 15 т - R_гк=5,5м, або відстань від осі повороту крана до найближчої до будинку його частини.

l₀=18,4 м; l_вч=9,2 м; l_б=1 м; R_гк=3,5 м

L_m=18,4+6+1+3,5=28,9 м

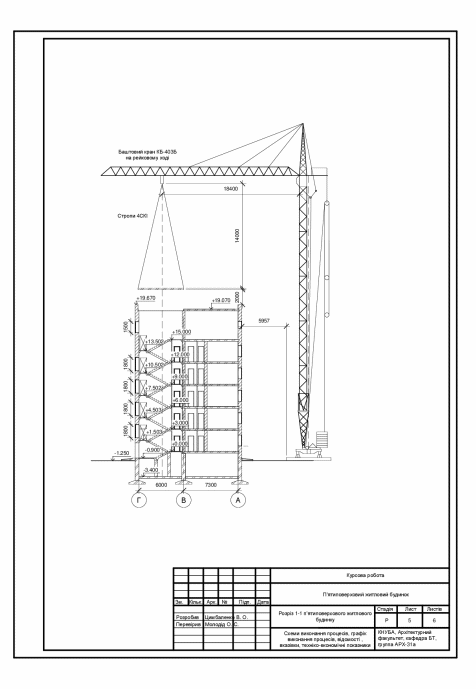

Приймаємо кран маркою КБ-403Б

на рейковому ході, з такими характеристиками:

Вантажопідйомність, т/ мінімальний виліт стріли, м - 8/4;

Вантажопідйомність, т/ максимальний виліт стріли, м - 3/30;

Висота підйому, м – 41,0;

Швидкість піднімання вантажу, м/хв – 40;

Колія / база, м – 6/6. Тобто, виконуються такі умови:
