Наиболее значимыми преимуществами таких конструкций следует назвать:
-низкую стоимость;
-мобильность – возможность легкого демонтажа и переноса конструкции на новое место;
-бескаркасную технологию производства – форма сохраняется только за счет нагнетаемого в оболочку воздуха;
-Радиопрозрачность
-Светопроницаемость оболочки;
-Также возможно изготовление оболочки из материалов различной расцветки по желанию заказчика
-сейсмическую стойкость;
-низкое избыточное давление, сравнимое с атмосферным;
-длительный срок службы – до 15 лет
Возможно изготовление воздухоопорных конструкций
различных расцветок и печать на оболочке.
Купол оболочки обычно делают сферическим или цилиндрическим, однако технически возможно изготовление оболочек любой формы. Обязательным условием сохранения формы воздухоопорных конструкций является поддержание давления внутри оболочки, поэтому она имеет систему шлюзовых входов. Эти входы бывают двух типов: «вертушка», или вращающаяся дверь, или двойная дверь, внутри которой имеется шлюзовый тамбур. Дополнительно конструкция предусматривает наличие грузового шлюза, через который ведется погрузка и разгрузка оборудования, транспортировка крупногабаритных конструкций. Этот же шлюз выступает по правилам противопожарной безопасности аварийным выходом.
Составные воздухоопорные оболочки

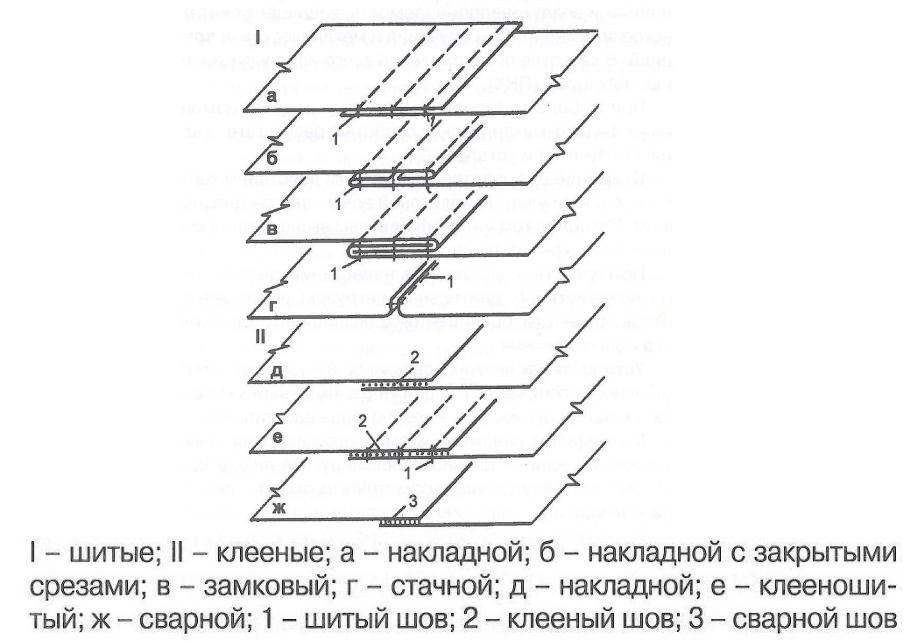

Заводские швы
Монтажные швы
Оболочки, усиленные канатами и сетками
а- круговой план; б – эллиптический план; в – многоугольный план; г – прямоугольный план
