Конструкции
многоэтажных гражданских и промышленных зданий
Marina City, Illinois, USA Лекции Bertrand Goldberg
Литература
1.Великовский Л.Б. и др. Архитектура гражданских и промышленных зданий. – т.3. Жилые здания. _ М.: Стройиздат, 1983 – 239с.
2.Гетун Г.В., Криштоп Б.Г. Багатоповерхові каркасно-монолітні житлові будинки. _ К.:КОНДОР, 2005 – 232с.
3. ДБН В.2.6 -14 -95. Конструкції будинків і споруд. Покриття будинків і споруд. – К.,1998.
4.ДБН В.2.2-9-99. Громадські будинки та споруди. – К., 1999.
5.Казбек-Казиев З.А. и др. «Архитектурные конструкции». –М., 1989. – 334 с.
6. Конструкции гражданских зданий . Под ред. Туполева М.С. – М.:Стройиздат., 1973. – 238с.
7.Маклакова Т.Г., Нанасова С.М., Бородай Е.Д. и др. Под ред. Маклаковой Т.Г Конструкции гражданских зданий..- М.,1986 -280с.
8.Маклакова Т.Г., Нанасова С.М., Бородай Е.Д. и др. Под ред. Маклаковой Т.Г Конструкции гражданских зданий..- М.,1986 -280с.
9. Підгорний О.Л., Щепетова І.М., Сергейчук О.В., Зайцев О.М., Світло прозорі огородження будинків. К.Видавець Дома шевська О.А., 2005. – 282с.
10.Шерешевский И.А. Конструирование гражданських зданий.- М., 2005. – 176 с.
11.Пономарев В.А. Архитектурное конструирование.-М., 2009.-736с.
Воздействия делятся на две группы: силовые и несиловые.
Силовые:
-нагрузки от собственной массы частей здания,
-от людей, мебели, оборудования, -снеговых отложений, от давления
ветра, -сейсмические, ударные и др.
Несиловые:
-атмосферные осадки; -потоки тепла и влаги, -воздействия, вызванные
разностями температур или разностями потенциалов влажности наружного и внутреннего воздуха;
-шум и вибрация, идущие извне или от соседних помещений или вызванные работой инженерного оборудования;
-инфильтрация воздуха через неплотности и т.п.
Классификация конструктивных систем многоэтажных гражданских зданий и их характеристика
Конструктивная система – совокупность горизонтальных и вертикальных несущих элементов здания, обеспечивающая пространственную жесткость, прочность
и устойчивость здания.
Основные виды конструктивных систем:
1.каркасная
2.стеновая
3.объемно-блочная
4.ствольная
5.оболочковая
Комбинированные виды конструктивных систем:
1+2 каркасно - стеновая,
1+3 каркасно -объемно-блочная,
1+4 каркасно – ствольная,
1+5 каркасно-оболочковая,
2+3 объемно-блочно – стеновая,
2+4 ствольно-стеновая,
2+5 оболочко – диафрагмовая,
3+4 ствольно – объемно-блочная,
4+5 ствольно-оболочковая,
1+2+3 каркасно – объемно-блочно – диафрагмовая,
1+2+4 каркасно-ствольно-диафрагмовая, 1+2+5 каркасно-ствольно-оболочковая.
Основные виды конструктивных систем:
1.каркасная
2.Стеновая
3.объемно-блочная
4.Ствольная
5. оболочковая
Классификация строительных систем многоэтажных гражданских зданий и их характеристика
Строительная система – обобщенная характеристика инженерных решений здания, включающая в себя материал, технологию возведения и вид несущих конструкций здания
Примеры строительных систем:
объемно-блочный (железобетонный) жилой дом
монолитно-бетонное здание с неполным каркасом
промздание с металлическим каркасом
Классификация строительных систем
Соотношение конструктивных и строительных систем Область их применения
Конструктивные схемы многоэтажных гражданских зданий
для стеновой конструктивной системы:
Продольно-поперечные несущие |
Продольные |
Поперечные |
стены |
несущие стены |
несущие стены |

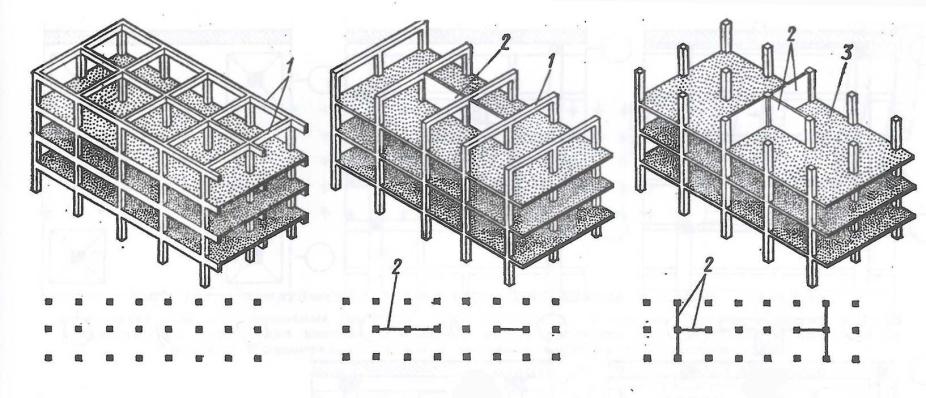

Конструктивные схемы многоэтажных гражданских зданий
для каркасной конструктивной системы:
1 – ригели, 2 – вертикальные связи жесткости, 3 – жесткий диск перекрытия
Рамная схема |
Рамно-связевая Связевая схема |
