- •Литература
- •Распорные и безраспорные покрытия
- •Распорные покрытия:
- •Безраспорные покрытия:
- •БАЛКИ (РИГЕЛИ)
- •БАЛКИ (РИГЕЛИ)
- •Ригели железобетонные
- •Ригели железобетонные
- •Здания с металлическим каркасом
- •Здания с металлически м каркасом
- •Металлические балки
- •Деревянные балки
- •Пропорции балок
- •ФЕРМЫ
- •ФЕРМЫ
- •ФЕРМЫ
- •ФЕРМЫ ЖЕЛЕЗОБЕТОННЫЕ
- •ФЕРМЫ МЕТАЛЛИЧЕСКИЕ
- •ФЕРМЫ МЕТАЛЛИЧЕСКИЕ
- •Пропорции ферм
- •ПАНЕЛИ (ПЛИТЫ)
- •Круглопустотная
- •Круглопустотная
- •• Ребристые панели покрытия
- •РАМА
- •АРКИ
- •Лекция 4.
- •Элементы несущего остова здания с пространственным распорным покрытием.
- •Типы поверхностей с изображением криволинейных координат: А — двоякой положительной кривизны (кривизны одного
- ••Однополостны
- •• Гиперболический параболоид
- •• Зонтичные
- •Вантовые большепролетные конструкции
- •вантово-подвесные
- •вантово-подвесные
- •вантово-подвесные
- •вантово-висячие
- •вантово-висячие
- •вантово-висячие
- •вантово-висячи
- •вантово-стержневые
- •вантово-стержневые
- •сетчато-вантовые
- •етчато-вантовые
- •етчато-вантовые
- •етчато-вантовые
- •етчато-вантовые
- •вантово- мембранные
- •вантово-мембранные
- •Пневматические
- •Классификация пневматических конструкций
- •Оболочка воздухоопорного здания
- •Являясь мобильным непостоянным решением, воздухоопорные конструкции –
- •Чаще всего воздухоопорные конструкции применяются как :
- •Наиболее значимыми преимуществами таких конструкций следует назвать:
- •Купол оболочки обычно делают сферическим или цилиндрическим, однако технически возможно изготовление оболочек любой
- •Составные воздухоопорные оболочки
- •Заводские швы
- •Монтажные швы
- •Оболочки, усиленные канатами и сетками
- •Пологая воздухоопорная оболочка, усиленная перекрестными канатами
- •Оболочки с внутренними оттяжками
- •Пневмолинзы
- •Пневмостержневые конструкции
- •Ткань, из которой выполнена оболочка пневмоангара, представляет собой армированный, негорючий ПВХ материал. Для
- •Обширный спектр использования
- •Пневмостержневые конструкции
- •Пневмопанели
- •Применение их фактически не ограничено. Вы можете использовать пневмокаркасные ангары в любое время
- •Подводя итог всему вышеперечисленному, можно выделить основные преимущества ангаров на пневмокаркасе:
- •Складки,
- •Треугольные складки
- •Трапециевидные
- •Шатры

Пропорции ферм
Рекомендуемые |
высота |
материал |
пролеты |
|
|
12-30 |
1/8-1/10L |
железобетон |
12-36 |
1/6-1/8L |
Металло-дерев. |
18-36 |
1/8-1/10L |
сталь |

ПАНЕЛИ (ПЛИТЫ)

Круглопустотная
железобетонная
панель
а, б – план перекрытий в-м – детали стыков панелей

Круглопустотная
железобетонная
панель
Детали анкеровки панелей (соединение стержнями со стенами здания и между собой)

• Ребристые панели покрытия
а – ребристая панель покрытия б – поперечное сечение панели в – продольное сечение панели г-е – армирование панелей
ж-и – плиты для покрытия парапетов

ЧТО
ТАКОЕ
РАМА ?
Геометрически неизменяемая стержневая система

РАМА

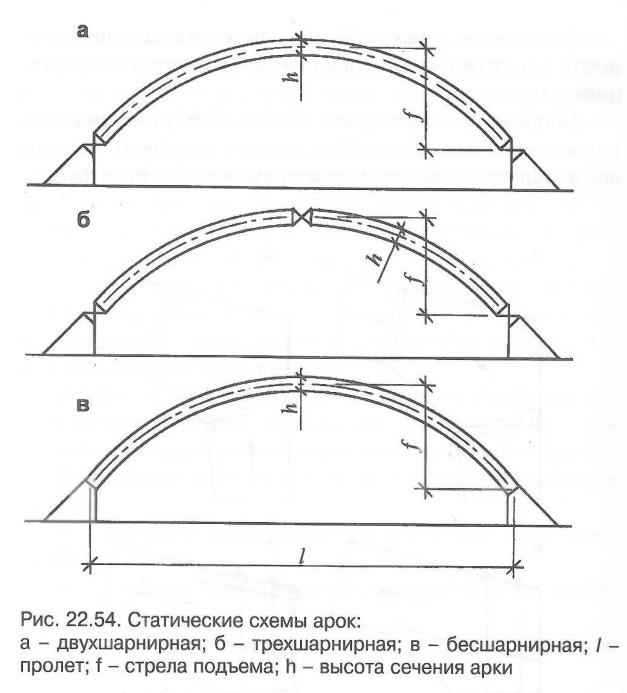

АРКИ
СВОДЫ
