Цель: изучить методы измерения штангенциркулем и плитками ПКМД. Оценить и сравнить точность измерений.

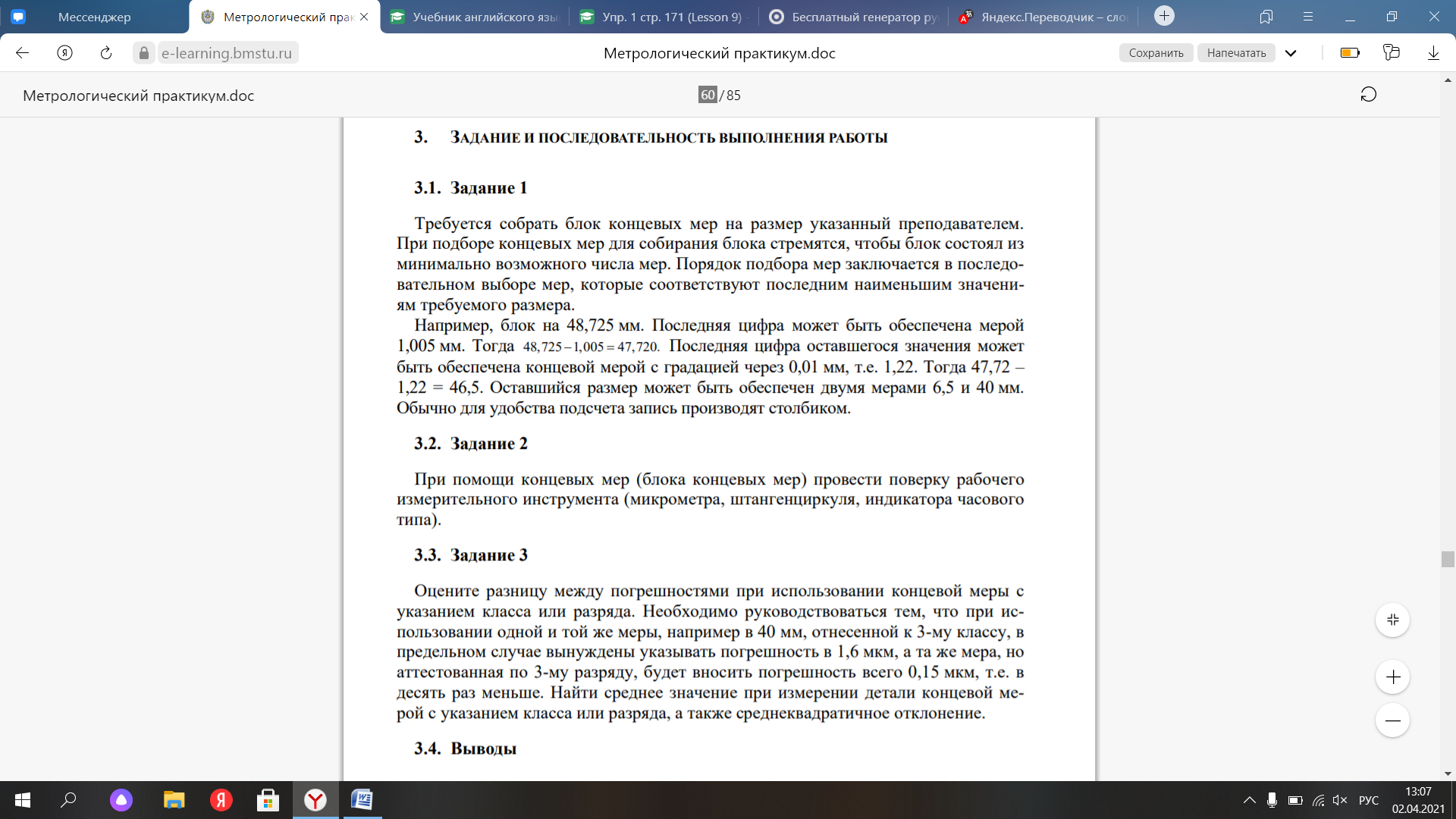

З адания:

Краткие теоретические сведения

Плоскопараллельными концевыми мерами длины называют меры длины с постоянными значениями размера, который находится между двумя параллельными плоскостями у детали, имеющей форму прямоугольного параллелепипеда.

Концевая мера, которую очень часто называют по-старому «плитка», представляет собой металлический брусок, у которого есть две строго параллельные плоскости и постоянный, определенный размер между ними. Название плоскопараллельная концевая мера длины дана в связи с тем, что значение размера у этой меры заключено между плоскими и параллельными концами детали. В большинстве случаев не пользуются полным названием этих мер, а чаще всего называют их просто концевые меры длины или концевые меры. Изготовлять такие меры с размерами более 1000 мм (1 метр) нецелесообразно, так как пользоваться большими мерами просто неудобно: их трудно хранить и они имеют большую погрешность. Наименьший размер концевых; мер бывает в пределах 0,1–0,2 мм (специальные меры — «часовые»). Нет необходимости делать концевые меры всех размеров в связи с тем, что нужный размер можно получить из нескольких сложенных («притертых») вместе концевых мер («блок концевых мер» или «блок мер», или даже просто «блок»). Многолетней практикой установились определенные градации размеров концевых мер. Концевые меры с размерами 1–2 мм помимо целого значения этого размера имеются с размерами, отличающимися между собой на 0,001; 0,01 и 0,2 мм; концевые меры с размерами от 0,5 до 25 мм изготовляют с разностью 0,5 мм; концевые меры с размерами св. 10 до 100 мм изготовляют с интервалами размеров через 10 мм; св. 25 до 200 мм — через 25 мм; св. 50 до 300 мм — через 50 мм и концевые меры с размерами от 100 до 1000 мм изготовляют с интервалами размеров через 100 мм. Но указанная разбивка весьма условна и некоторые иностранные фирмы выпускают концевые меры с несколько отличающимися градациями размеров. В прямоугольном параллелепипеде размером меры является его высота, а размеры основания можно отнести к нерабочим размерам. Большинство концевых мм, начиная с рабочего размерамер изготовляют с размерами основания 9 35 10 мм. При размерах концевой меры менее 10 мм размеры длинной стороны основания бывают у разных мер 30, 20 и 15 мм, а узкой стороны у концевых мер менее 0,3 мм — 5 мм.

Концевые меры поступают в продажу определенными комплектами в одном футляре — так называемые наборы концевых мер. В зависимости от вида работ, для которых предназначены концевые меры, имеется различное число мер, находящихся в одном наборе у разных изготовителей (до 20 и более наборов). В определенной степени установилось, что наибольший набор состоит из 112 концевых мер с наибольшим размером меры 100 мм. Этот набор мер чаще всего используют.

В этом наборе имеется одна мера размером 1,005мм, 51 мера от 1 до 1,5 мм через 0,01 мм; 5 мер от 1,6 до 2 мм через 0,1 мм; одна мера 0,5 мм; 46 мер от 2,5 до 25 мм через 0,5 мм и 8 мер от 30 до 100 мм через 10 мм. При собирании концевых мер в блок в принципе используют два способа. При образовании блока свыше 200 мм (т.е. из мер 100 мм и более с интервалами через 100 мм) используют специальные устройства, называемые «стяжками». С помощью этих устройств меры стягивают друг с другом и образуют совместно размер блока. Поэтому концевые меры от 100 мм и более, используемые для получения блоков с размером свыше 200 мм, имеют на расстоянии 25 мм от каждого конца по отверстию диаметром 12 мм (рис. 2). В большинстве случаев блоки мер образуют с использованием свойства притираемости поверхностей концевых мер. Дело в том, что если приложить одну концевую меру длины к другой и, прижимая их друг к другу, смещать (надвигать) одну относительно другой, то они сильно сцепляются между собой. Это явление и называют притираемостью концевых мер. Между поверхностями мер создается очень сильное сцепление — исправные концевые меры удерживаются, не распадаясь, если собрать несколько мер в блок (рекомендуется собирать не более 5 шт.) и держать на весу весь блок за конец одной меры.

Концевые меры применяют для настройки измерительных средств на измеряемый размер. Такую настройку производят, когда применяют метод сравнения с мерой, т.е. измерительное средство настраивают по концевой мере обычно на номинальное значение размера (часто называют установкой или «настройкой на нуль»), а потом, при измерении детали, по отсчетному устройству определяют, насколько размер детали отличается от размера концевой меры, по которой был настроен прибор. Концевые меры длины применяют для определения величины перемещения подвижных элементов станка и другой технологической оснастки, настройки разметочного оборудования и во всех других случаях, когда необходимо иметь постоянное значение размера. Для этой области применения обычно изготовляют так называемые принадлежности к концевым мерам длины, которые содержат набор различных устройств, предназначенных для соединения больших концевых мер (стяжек), державки для удержания концевых мер при разметке, боковики для измерительных и разметочных работ и др.

Практическая часть

Схема измерительных приборов

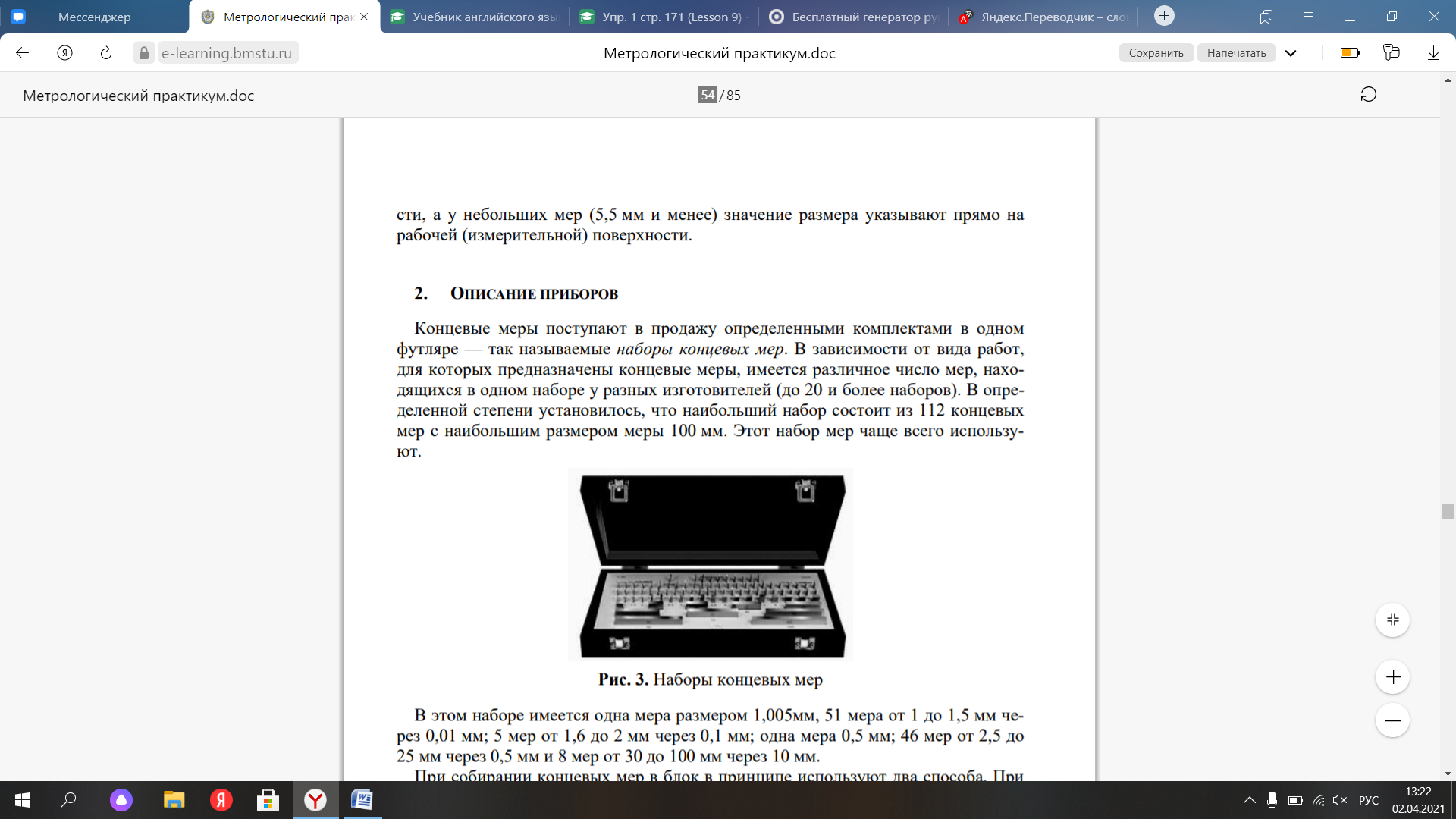

Наборы концевых мер

Результаты измерений запишем в таблицу

Внутренний размер данного блока Замер: штангенциркулем	22,6 мм
Внутренний размер данного блока Замер: ПКМД	22,68 мм
Внешний размер данного блока	25,1 мм
Мера ПКМД = 22,68 Замер: штангенциркулем	22,7 мм
Мера ПКМД = 25,15 Замер: штангенциркулем	25,15 мм
Скоба большая Внутренний размер	d1=41,7 мм	41,7мм
	d2=41,68 мм
	d3=41,71мм
Скоба маленькая Внутренний размер	d1=24,9 мм	24,88 мм
	d2=24,87 мм
	d3=24,88 мм

Среднее квадратическое отклонение для большой скобы:

Среднее квадратическое отклонение для маленькой скобы:

Вывод: изучила методы измерения штангенциркулем и плитками ПКМД. Оценила и сравнила точность измерений.
