Министерство науки и высшего образования Российской Федерации Калужский филиал федерального государственного бюджетного образовательного учреждения высшего образования «Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)» (КФ МГТУ им. Н.Э. Баумана) |
ФАКУЛЬТЕТ |
ИУК «Информатика и управление»____________ |
КАФЕДРА |
ИК1 «Проектирование и технология производства электронных приборов»_______ |
Лабораторная работа №3 «Измерение размеров и определение погрешностей форм деталей с применением микрометров» дисциплина: «Метрология и технические измерения в производстве электронных средств»
Выполнили: студенты гр. ИУК1-41Б |
_____________ ( Прудников А.Ф.) (Подпись) (Ф.И.О.)
_____________ ( Орехов М.Ю. ) (Подпись) (Ф.И.О.) |
|
|
Проверил: |
_____________ (__Лыков Д.А.____) |
(Подпись) (Ф.И.О.)
Дата сдачи (защиты):
Результаты сдачи (защиты):
- Балльная оценка:
- Оценка:
Калуга, 2021 г.
Цель: изучить конструкцию микрометра, измерить размеры и определить погрешности формы деталей с его помощью.
Материалы и оборудование: цилиндрический вал 2 шт., микрометр гладкий 0-25 мм 1шт.
Рис. 1. Микрометр гладкий: а — схема, б — конструкция для диапазона измерения 0–25 мм, в — отсчет по шкале на стебле и барабане
1- корпус; 2 - неподвижная пятка; 3- гайка резьбовой пары; 4 – стебель; 5 - винт; 6 – барабан; 7 - устройство обеспечивающее измерение с определённым усилием; 8 - сплошная линия; 9- деления служащие для отсчета части полного оборота винта 5 и барабана 6; 10 - нижние деления соответствуют значению с окончаниями 1 мм и оцифрованы через 5 делений; 11 - верхние деления с окончанием на 0,5 мм; 12 - стопорное устройство; 13- регулировочная гайка.
Результаты измерений и вычислений
Деталь №1

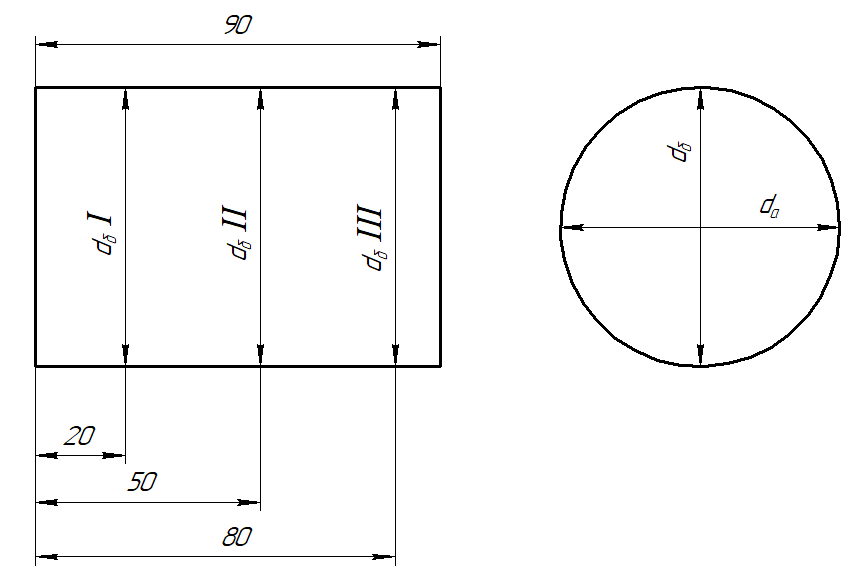

Рис.2. Схема измерения
Средство измерения: микрометр гладкий МК.
Таблица 1. Результаты измерений и вычислений
daI, мм |
15,02 |
dбI, мм |
15,02 |
|
daII, мм |
15,015 |
dбII, мм |
15,01 |
|
daIII, мм |
15,005 |
dбIII, мм |
14,95 |
|
Овальность для каждого сечения |
daI- dбI, мм |
0 |
||
daII- dбII, мм |
0,0025 |
|||
daIII- dбIII, мм |
0,0275 |
|||
Конусообразность по диаметрам сечений, расположенных у торцов вала |
daI- daIII, мм |
0,0075 |
||
dбI- dбIII, мм |
0,035 |
|||
Бочкообразность или седлообразность |
daII- dаI, мм |
0,0025 |
||
dбII- dбI, мм |
0,005 |
Обработка результатов измерений
овальность
в сечении I–I:
=0
овальность
в сечении II–II:
=0,0025
овальность
в сечении III–III:
0,0275
конусообразность
в направлении а:
0,0075
конусообразность
в направлении б:
0,035
бочкообразность или седлообразность в направлении а:
=
0,0025
бочкообразность или седлообразность в направлении б:
=0,005
Деталь №2
Рис.2. Схема измерения
Средство измерения: микрометр гладкий МК.
Таблица 1. Результаты измерений и вычислений
daI, мм |
8,032 |
dбI, мм |
8,029 |
||
daII, мм |
8,011 |
dбII, мм |
8,01 |
||
daIII, мм |
8,015 |
dбIII, мм |
8,02 |
||
Овальность для каждого сечения |
daI- dбI, мм |
0,0015 |
|||
daII- dбII, мм |
0,0005 |
||||
daIII- dбIII, мм |
0,0025 |
||||
Конусообразность по диаметрам сечений, расположенных у торцов вала |
daI- daIII, мм |
0,0085 |
|||
dбI- dбIII, мм |
0,0045 |
||||
Бочкообразность или седлообразность |
daII- dаI, мм |
0,0105 |
|||
dбII- dбI, мм |
0,0095 |
