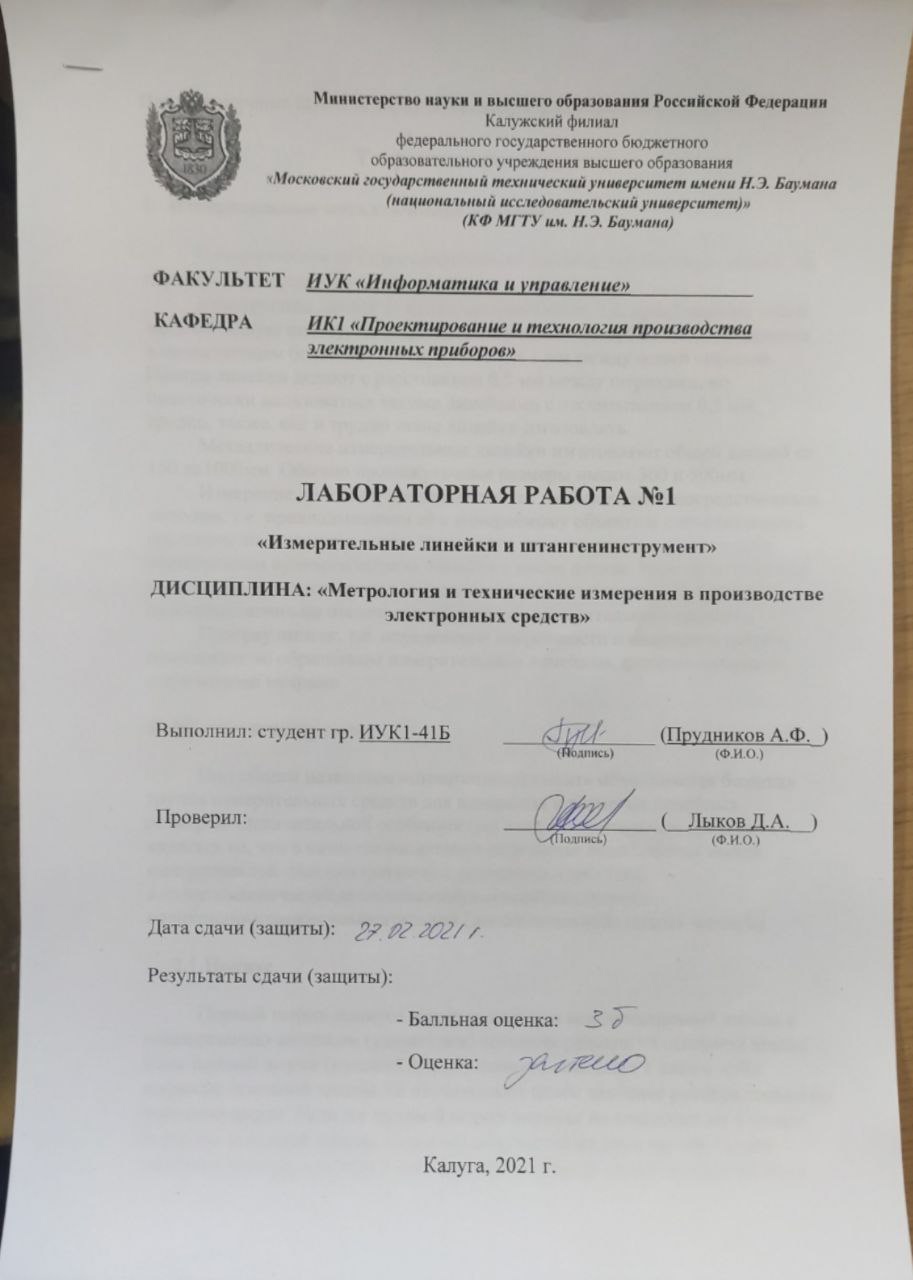

Лабораторная работа №1 «Измерительные линейки и штангенинструмент» дисциплина: «Метрология и технические измерения в производстве электронных средств»
Выполнил: студент гр. ИУК1-41Б |
_______________ (Прудников А.Ф._) (Подпись) (Ф.И.О.)
|
Проверил: |
_______________ (__Лыков Д.А.__) |
(Подпись) (Ф.И.О.)
Дата сдачи (защиты):
Результаты сдачи (защиты):
- Балльная оценка:
- Оценка:
Калуга, 2021 г.
Цель: измерение штангенциркулем размера диаметра и погрешности формы.
Теоретические сведения
Измерительные металлические линейки
Измерительная линейка представляет собой металлическую полосу, на плоскости которой нанесены деления.
Конструкции линеек в принципе однотипны, т.е. представляют собой металлическую полосу, на широкой поверхности которой нанесены деления в подавляющем большинстве случаев через 1 мм между осями штрихов. Иногда линейки делают с расстоянием 0,5 мм между штрихами, но практически пользоваться такими линейками с отсчитыванием 0,5 мм трудно, также, как и трудно такие линейки изготовлять.
Металлические измерительные линейки изготовляют общей длиной от 150 до1000мм. Обычно промежуточные размеры имеют 300 и 500мм.
Измерение линейкой производится так называемым непосредственным методом, т.е. прикладыванием её к измеряемому объекту и сопоставлением его длины со значением меры. Чаще всего эти измерения осуществляют совмещением нулевого штриха линейки с краем детали. Непосредственным называется метод измерения, в котором значение величины определяют непосредственно по отсчетному устройству измерительного средства.
Поверку линеек, т.е. определение погрешности нанесения штрихов, производят по образцовым измерительным линейкам, которые называют штриховыми метрами
Штангентинструмент
Под общим названием «штангенинструмент» объединяется большая группа измерительных средств для измерения и разметки линейных размеров. Отличительной особенностью этих измерительных средств является то, что в качестве отсчетного устройства используется шкала измерительной линейки (штанга) с делениями через 1мм, аотсчитываниечастейделениянаэтойосновнойшкалепроиз-водитсяспомощьювспомогательной (дополнительной) шкалы–нониуса.
Нониус
Первый штрих нониуса является началом вспомогательной шкалы и одновременно индексом (указателем) значения размера на основной шкале. Если первый штрих (нулевой штрих) нониуса совпадает с каким-либо штрихом основной шкалы, то отсчитывают целое значение размера только по основной шкале. Если же нулевой штрих нониуса не совпадает ни с одним штрихом основной шкалы, то отсчет получается из двух частей. Целое значение размера, кратное 1 мм, берут по основной шкале по ближайшему меньшему значению (слева от нулевого штриха нониуса) и добавляют дробное значение размера по нониусу в зависимости от того, какое деление нониуса совпадает с каким-нибудь делением основной шкалы.
