Принципиальная технологическая схема магистрального нефтепровода (МН)

Магистральный нефтепровод (МН) – трубопровод (инженерное сооружение), предназначенный для транспортировки нефти из района добычи в районы ее переработки.

1

– нефтяной промысел

6

– линейная задвижка

2

– нефтесборный пункт

7

– переход магистрального нефтепровода под

3

– подводящие трубопроводы



железной дорогой

4

– головные сооружения (резервуары, насосная

8

– переход магистрального нефтепровода через реку



станция, электростанция и пр.)

9

– переход магистрального нефтепровода через овраг

5

– камера пуска скребка

10 – конечный пункт нефтепровода







(нефтеперерабатывающий завод, морской порт,

железнодорожная эстакада, резервуарный парк)

21

Подготовка углеводородов к транспорту. Состав нефтей и их классификация.

Перед приемкой углеводородов в транспортную систему проводится проверка их соответствия требованиям нормативных документов:

-измерение объема и массы; температуры и давления;

-содержание механических примесей, соли и воды; серы, парафина;

-определение давления насыщенных паров;

-определение плотности и вязкости.

ГОСТ Р 518582002 «Нефть. Общие технические условия»

(ГОСТ 9965-76 «Нефть для нефтеперерабатывающих предприятий. Технические условия»)



Наименование показателя







Норма для группы

























I



II



III































1.

Концентрация хлористых солей, мг/дм3, не более





100



300



900



















2.

Массовая доля воды, %, не более





0,5



1,0



1,0

















3.

Массовая доля механических примесей, %, не более





0,05





















4.

Давление насыщенных паров, кПа(мм рт. ст.), не более



66,7







(500)





























В зависимости от плотности при 20 °С классы

В зависимости от массовой доли серы нефти

подразделяют:

подразделяют:









1 - легкие (до 850 кг/м3);

1

- малосернистые (до 0,60 %);



2 - средние (от 851 до 885 кг/м3);

2

- сернистые (от 0,61 до 1,80 %);



3 - тяжелые (более 885 кг/м3).

3

- высокосернистые (от 1,8 до 3,5%);







4

– особо высокосернистые (более 3,5 %).

22

Подготовка углеводородов к транспорту. Компаундирование

Компаундирование – технология управляемого смешения нефтей разного качества (особенно в случае различного содержания серы и асфальтосмолопарафиновых веществ)

Самый крупный резервуарный парк в системе «Транснефти» –

станция смешения нефти на ЛПДС «Самара»

23

Марки (сорта) нефтей и их свойства

(нефть не может быть «хорошей» или «плохой»)

Марка нефти

Компания /

Плотность

Сера, %

п/п

Страна

Api

кг/м3

1

Корчагина

Лукойл

43,5

808

0,1

2

Vitaz

Сахалин-2

41

820

0,18

3

Sokol

Сахалин-1

36,7

838

0,23





Роснефть,







4

Siberian Light

ЛУКОЙЛ,

36,5

842

0,57

Сургутнефтегаз,





Газпром нефть











Роснефть,







5

ВСТО

Сургутнефтегаз,

34,8

852

0,6





Славнефть











Роснефть,











Башнефть,







6

Urals

ЛУКОЙЛ,

31

865

1,3

Сургутнефтегаз,















Газпромнефть,











Татнефть







7

Варандей

Лукойл

25

904

2,2

8

ARCO

Газпромнефть

24

910

2,3

9

Тенгиз

Казахстан

48

788

0,95

10

Кашаган

Казахстан

45

802

1

11

Кумколь

Казахстан

40,5

822

0,2

12

Azeri Light

Азербайджан

35

850

0,15

13

Turkmen Blend

Туркмения

34

855

0,3

14

Brent

ЕС

38

835

0,37

15

Njord

Норвегия

46,6

794

0,05

16

WTI

США

40

825

0,24

17

Athabasca

Канада

14

973

3,8

18

Heavy Hardisty

Канада

22

922

3,4

19

Premium Albian

Канада

35,5

847

0,04

20

Isthmus

Мексика

33,4

857

1,25

21

Maya

Мексика

21,8

922

3,33

22

Olmeca

Мексика

37,3

838

0,84

23

Бока де Харуко

Куба

12,9

980

6,97

24

Варадеро

Куба

8,5

1010

7,4

25

Виа Бланка

Куба

14,3

970

3,4

26

Junin

Венесуэла

9

1007

4,5

27

Merey (BCF 17)

Венесуэла

16,5

957

2,53

28

Oriente

Эквадор

24,1

910

1,51

29

Napo

Эквадор

19

940

2

30

Peregrino

Бразилия

13,4

975

1,8

31

Marlim

Бразилия

19,6

938

0,67

32

Rincon

Аргентина

35,8

845

0,39

33

Kirkuk

Ирак

36

845

2,3

34

Basra Light

Ирак

30,5

873

2,9

35

Западная Курна

Ирак

26,2

890

1,1

36

Dubai Crude

ОАЭ

30

876

2,13

37

Murban

ОАЭ

40,2

824

0,79

38

Iran Heavy

Иран

30,2

875

1,77

39

Angajari

Иран

36,5

842

1,42

40

Arabian Light

Сауд. Аравия

32,8

861

1,97

41

Kuwait Export

Кувейт

30,2

875

2,72

42

Qatar Marine

Катар

35,8

844

1,47

43

Es Sider

Ливия

37

840

0,37

44

Syrian Light

Сирия

37,7

836

0,74

45

West Esh El Mallaha

Египет

26,3

899

2,1

46

Bonny Light

Нигерия

33

860

0,16

47

Saharan Blend

Алжир

45

802

0,09

48

Girassol

Ангола

29,9

877

0,32

49

Mondo

Ангола

28,8

880

0,44

50

Minas

Индонезия

35,3

848

0,09

24

Марка (сорт) нефти Brent (BFOE) и месторождение Brent

Brent (англ. Brent Crude, Brent Blend)

эталонная марка (маркерный сорт) нефти, добываемая в Северном море на месторождении Brent.

Brent - легкая малосернистая нефть, плотность при 20 °C около 825 ÷ 835 кг/м³, содержание серы около 0,37 %.

Начало разработки месторождения – 1976 год. Как эталонный сорт, марка «Brent» стала использоваться с 1980-х годов.

Стоимость 70% всех мировых сортов нефти прямо или косвенно определяются ценами на смесь Brent

Добыча осуществлялась на 4

платформах - Alpha, Bravo, Charlie, Delta.

В настоящее время добыча нефти на месторождении Brent не ведется.

В настоящее время фактически марка нефти «Brent» с месторождения Brent не существует.

С2002 г. агентство «Platts» осуществляет расчет стоимости исходя из смеси нескольких сортов нефти Brent, Forties, Oseberg и Ekofisk (по сути, новая марка − «BFOE»).

С2017 в нефть марки «Brent» (на самом деле – BFOE) добавлена нефть месторождения «Throll» (Норвегия). Новый эталонный сорт применяется при

расчетах с 1 января 2018 года.

25

Основные понятия в области транспорта и хранения углеводородов. Плотность и вязкость

плотность

масса m жидкости или газа, содержащаяся в единице V объема

ρmV

Вне метрических системах используются, например:

1 унция на кубический дюйм

(1 729,99 кг/м3);

1 фунт на галлон США

(119,83 кг/м3);

1 фунт на кубический фут

(16,02 кг/м3);

1 фунт на кубический дюйм

(27,68 кг/м3)

вязкость динамическая

сила внутреннего трения в между двумя слоями жидкости, движущимися относительно друг друга

коэффициент

пропорциональности касательного напряжения между слоями жидкости и скорости сдвига слоев жидкости друг относительно друга

1Пз 0,1 кг

мс

1 сантиПуаз (сПз), т.е. 1/100 Пз – это динамическая вязкость пресной воды при 20ºС

μ воды 1 сПз 0,001

кг

м с



вязкость кинематическая

отношение коэффициента μ динамической вязкости к плотности ρ

ν μρ

1Ст 10-4 м2

с

1 сантиСтокс (сСт), т.е. 1/100 Стокс

– это кинематическая вязкость пресной воды при 20ºС

ν 1сПз 10-6 м2

1000 с

2

6

Учет нефти и нефтепродуктов.

Средства измерения плотности и вязкости

Поточные

плотномеры

Автоматическое непрерывное измерение плотности потока в реальном времени (на основе частотно-резонансного метода)

Ареометры

Разовое

измерение

плотности жидкости в отобранной пробе

Принцип работы основан на



резонансном методе измерений



(затухание колебаний зависит от



вязкости жидкости)

27

Физико-химические свойства жидкостей

Плотность

Вязкость

Текучесть

Сохранение объема (при неизменных внешних условиях)

Поверхностное натяжение (на образуемой поверхности)

Испарение и конденсация

Кипение

Смачивание

Смешиваемость

Волнообразование

28

Параметры, характеризующие физические свойства нефти и нефтепродуктов

плотность

динамическая вязкость

кинематическая вязкость

давление насыщенных паров pупр

температура застывания Tзаст

удельная теплоёмкость сV

коэффициент теплопроводности н

29

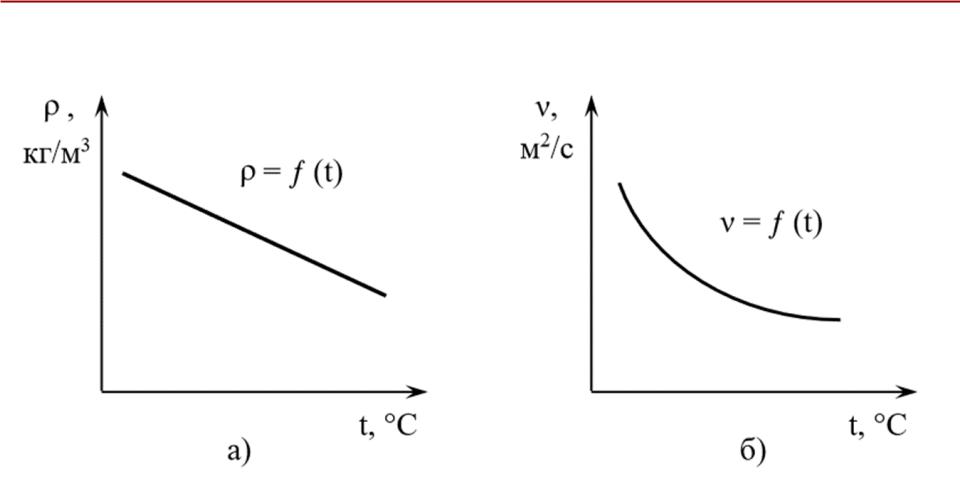

Основные понятия в области транспорта и хранения углеводородов. Зависимость плотности (а) и кинематической вязкости (б) от температуры

30
