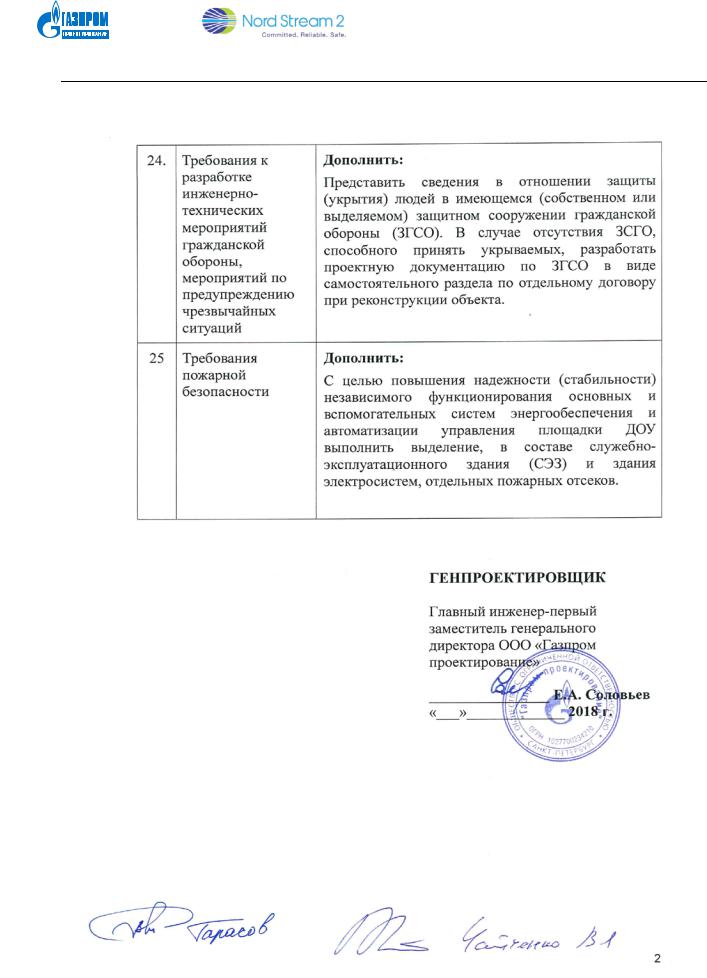

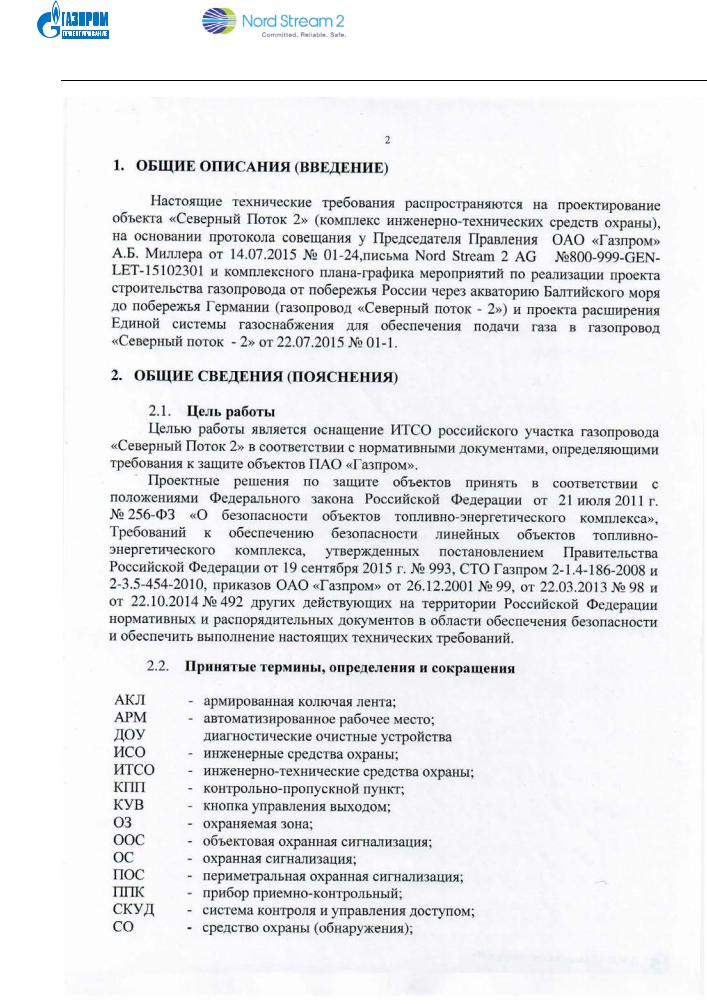

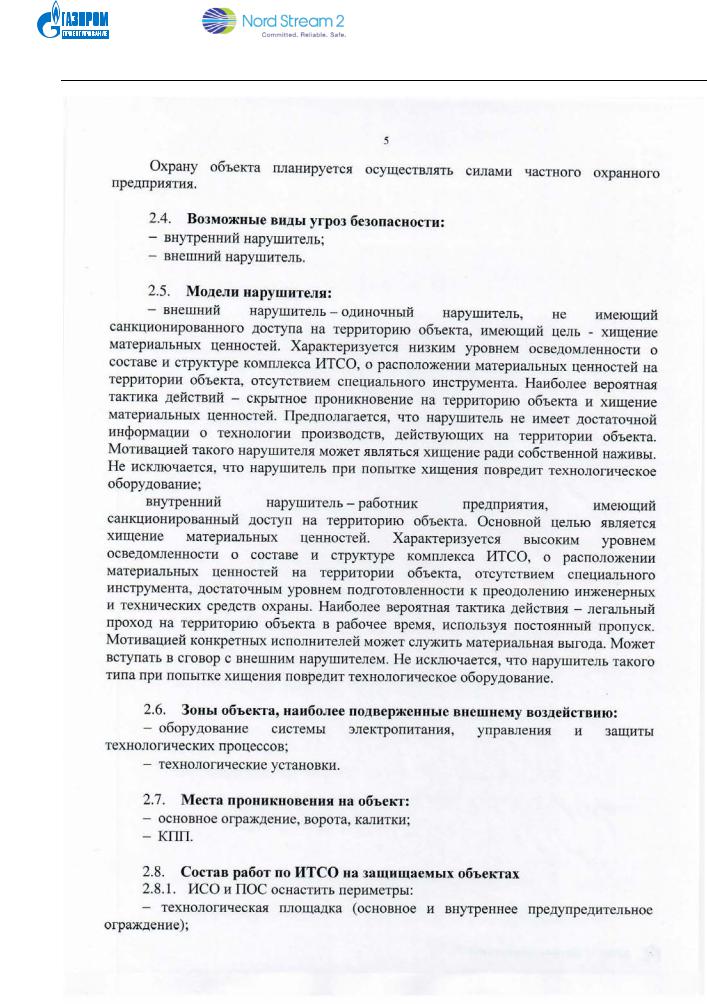

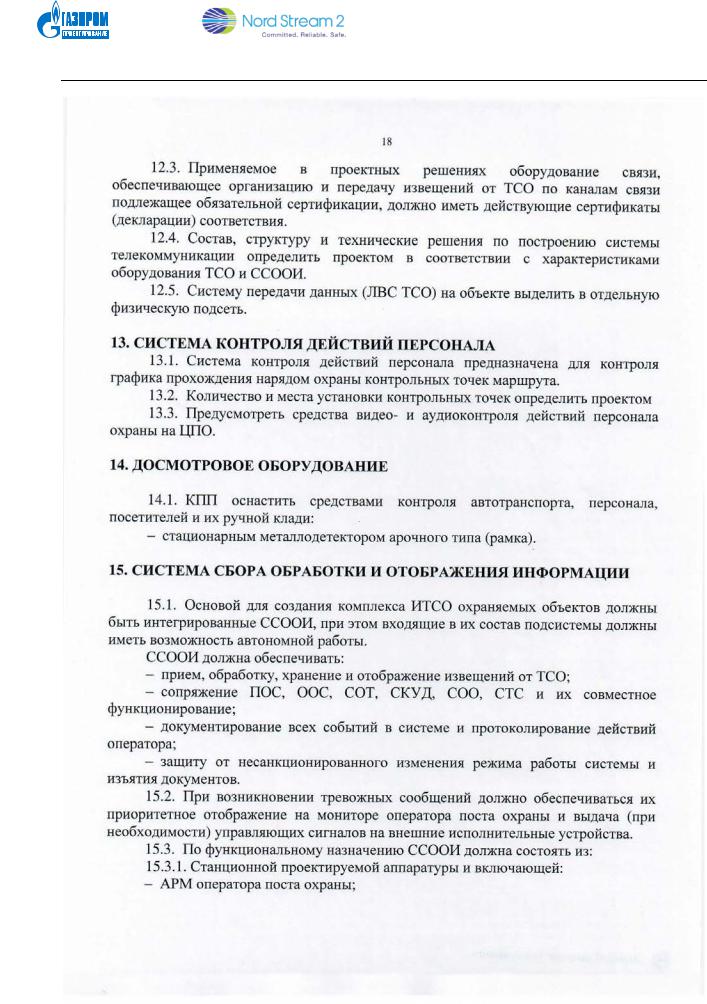

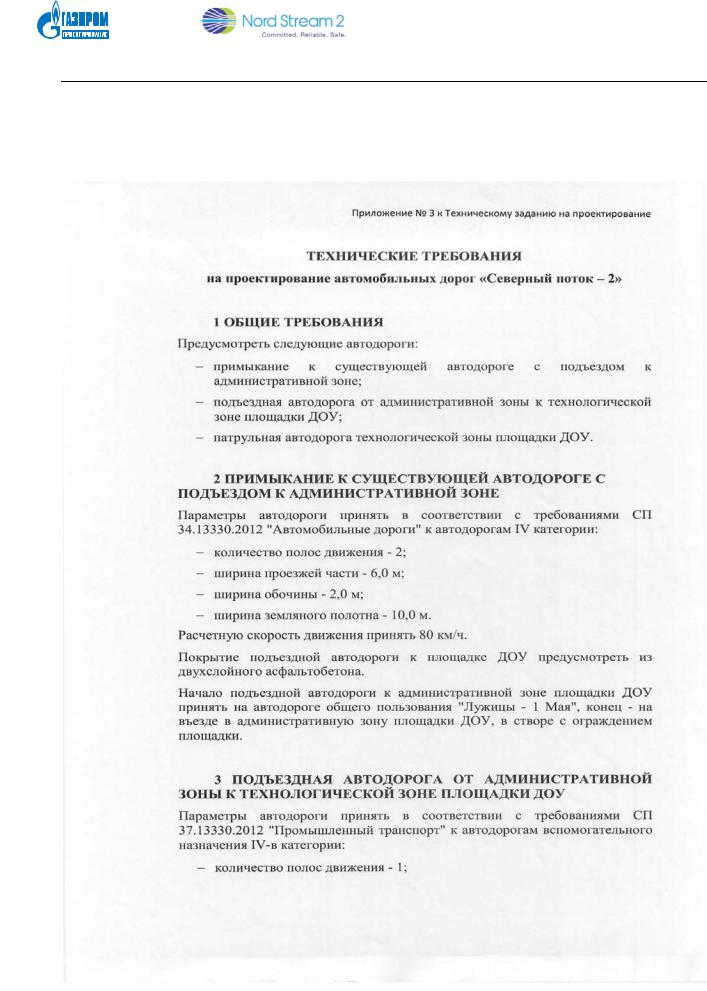

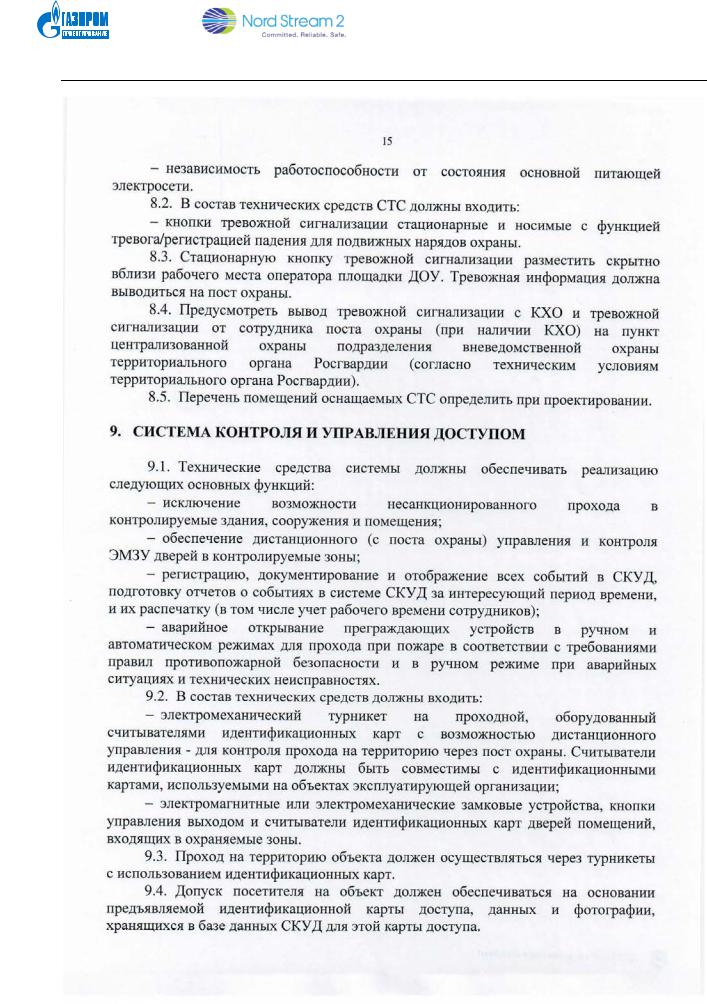

соединениями на болтах М8. Стрела мачты шарнирно закреплена в проушинах опорыосновании на оси, что позволяет складывать мачту и производить обслуживание устанавливаемой аппаратуры на земле. В поднятом виде стрела фиксируется на опореосновании гайкой М30. Ствол опоры в нижней части имеет фланец для установки и крепления на железобетонный фундамент.
Под мачты видеонаблюдения проектом предусмотрены свайные фундаменты. Высота ростверка 1,8 м принята из условий достаточности заделки закладного элемента мачты. Размеры подколонника приняты 1,3х1,3 м исходя из условий размещения нижнего фланца опоры. Размеры подошвы ростверка приняты 2,0х2,0 м исходя из условия объединения куста свай.
По геологическим условиям под ростверком находится грунт ИГЭ 2 (ил глинистый, текучий). Грунт ИГЭ 2 является сильносжимаемым (Е=1 МПА) и структурно неустойчивым из-за высокой степени водонасыщения и присутствия органических веществ. Для выполнения требований расчёта оснований по предельным состояниям предусмотрен свайный фундамент с полной прорезкой сваями сильносжимаемых грунтов ИГЭ 2 и ИГЭ 3 с опиранием свай на суглинок пылеватый (ИГЭ 6).
8.25.15 Мачта системы локального оповещения
Конструкция опоры запроектирована в виде стойки, состоящей из двух секций и фланца для крепления громкоговорителей. Высота секций составляет 6,0 м. Ствол опоры высотой 12,0 м выполнен из труб O325х8 мм. В стволе предусмотрены два ревизионных люка и два ввода фидерной трасы. Секции стойки соединены между собой через фланцы на болтах М20 ГОСТ Р ИСО 4014-2013 класса прочности 8,8. Крепление колонн громкоговорителей осуществляется непосредственно к фланцу. Крепление кабелей выполняется к тросу крепежному Тк1, закрепленному внутри ствола опоры. Конструкция опоры не предусматривает подъемных устройств. Обслуживание опоры выполнять с передвижных автовышек. Все элементы опоры оцинкованы методом горячего цинкования. Под мачту проектом предусмотрен монолитный железобетонный столбчатый фундамент с приямком для размещения кабельной продукции. Высота фундамента 1,6 м принята из условия глубины заложения фундамента ниже глубины промерзания грунта.
Размеры подколонника приняты 1,0 х 2,55 м исходя из условий размещения нижнего фланца опоры и шкафа под оборудование. Размеры подошвы фундамента приняты 1,5 х 3,75 м исходя из условия расчёта по деформациям для сооружений башенного типа. Эпюра давлений при принятых размерах фундамента – трапециевидная с отношением краевых давлений pmin/pmax > 0,25. Прочность и устойчивость сооружения обеспечена за счёт размеров подошвы фундамента, которые подобраны исходя из условий расчёта оснований по деформациям. Прочность плитной части столбчатого фундамента обеспечена её высотой и принятой схемой армирования.
8.25.16 Кабельный канал для прокладки сетей электроснабжения
Для электрических кабелей предусмотрена подземная прокладка в кабельном канале. Кабельный канал представляет собой заглублённое сооружение для подземной прокладки инженерных сетей. Кабельный канал состоит из монолитного железобетонного подземного лотка, монолитных железобетонных камер и трубных блоков.
Общая пояснительная записка |
73 |
|
0 |
|
|
2 |
76 |
|
84.034.001.П.0001-ПЗ1 |
|
ООО «УорлиПарсонс- |
W-EN-ENG-PRU-RPD-819-010100RU |
|
Сахнефтегаз Инжиниринг»
Толщина стен железобетонного лотка 160 мм, толщина днища 200 мм. Лоток перекрыт съёмными железобетонными плитами, уложенными на слой цементно-песчаного раствора. Лотки устраиваются в зонах, не имеющих нагрузок на поверхности земли.
Железобетонные камеры устраиваются в местах разветвлений кабелей и имеют внутренние размеры достаточные для размещения кабельной продукции. Камеры перекрываются железобетонными плитами толщиной 160 мм. Толщина стен камер 160 мм и днища 200 мм.
Трубный блок представляет собой пучок гибких гофрированных труб из полиэтилена низкого давления диаметром 90 мм и 110 мм для прокладки электрических кабелей, соединённых между собой пластиковыми креплениями (кластерами). Трубы укладываются на тщательно подготовленное песчаное основание.

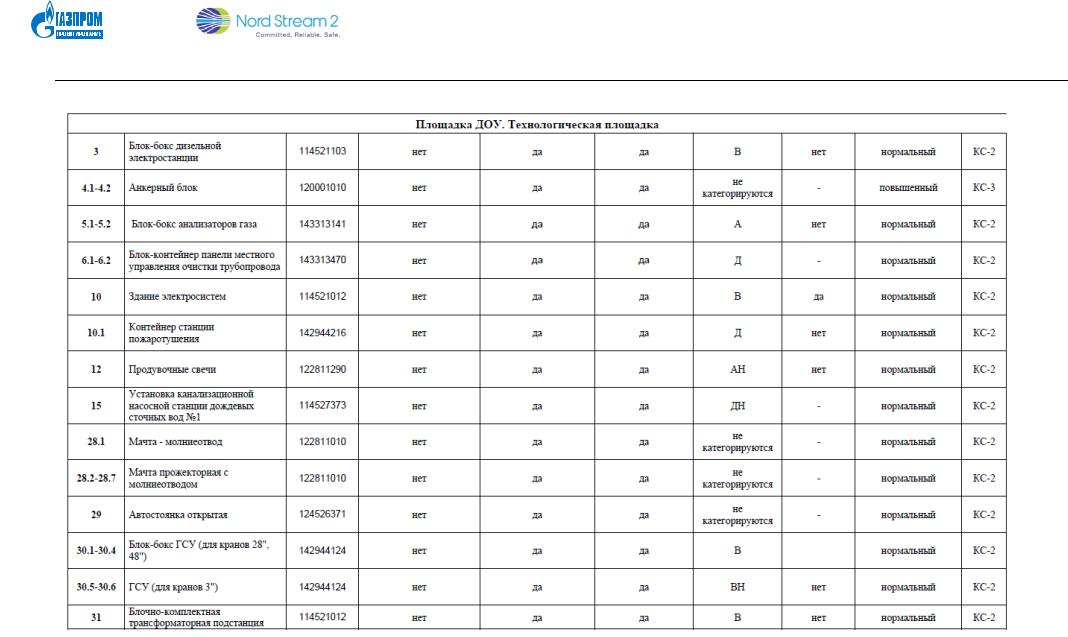

8.25.17 Анализаторный блок-бокс
На площадке предусмотрены два анализаторных блок-бокса контейнерного исполнения полной заводской готовности и комплектной поставки с размещенным внутри оборудованием. Анализаторные не требует и не предусматривает постоянного пребывания персонала в помещениях блок-боксов.
Анализаторный блок-бокс состоит из двух помещений:
•Анализаторная;
•Газобаллоннаякладоваядляхранениягаза-носителяиемкостейкалибровочного газа.
Блок-бокс представляет собой объемную стальную (каркасную) конструкцию полной заводской готовности.
Анализаторный блок-бокс имеет размеры в плане 2,5 х 4,0 м, высота 3,0 м.
8.25.18 Местная панель управления блочного исполнения
На площадке предусмотрены две местные панели управления блочного исполнения предназначена для управления процедурой запуска ДОУ полной заводской готовности и комплектной поставки с размещенным внутри оборудованием. Панели управления не требует и не предусматривает постоянного пребывания персонала в помещении.
Блок-бокс представляет собой объемную стальную (каркасную) конструкцию полной заводской готовности.
Местная панель управления блочного исполнения имеет размеры в плане 2,5 х 2,0 м, высота 2,8 м.

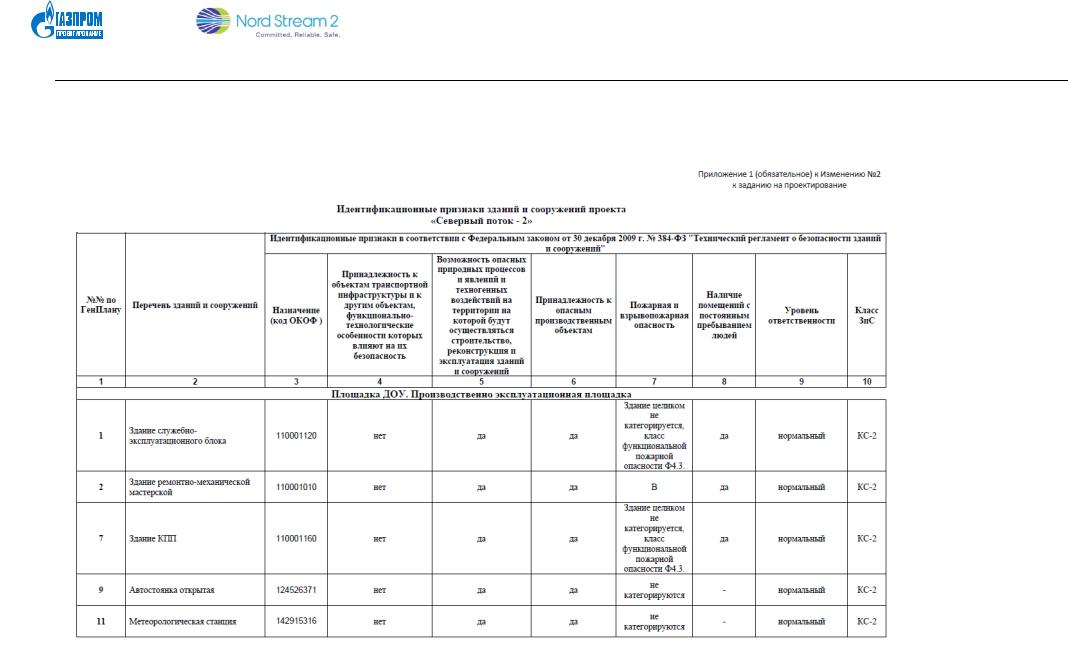

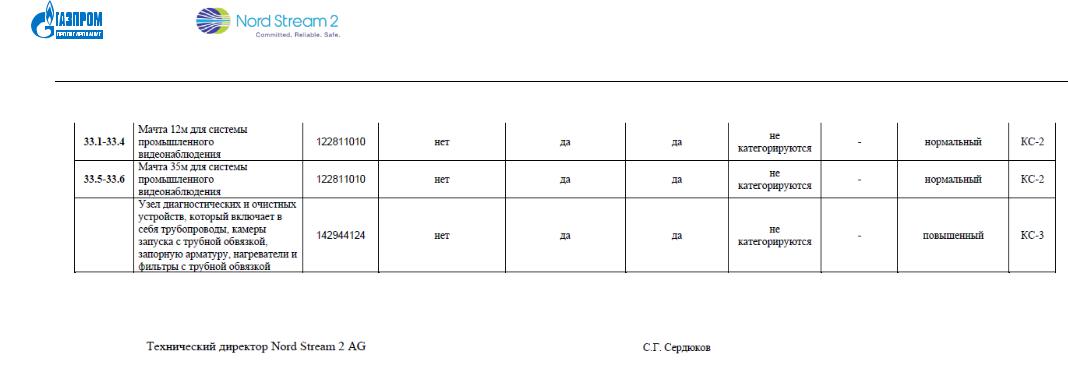

8.25.19 Мачты 35 м для системы промышленного видеонаблюдения
На площадке предусматривается установка двух мачт видеонаблюдения с высотой ствола 35 м. Мачта видеонаблюдения полной заводской готовности и комплектной поставки. Опора мачтовая складывающаяся МС-35-CCTV-II высотой 35 м предназначена для установки систем видеонаблюдения. Опора мачтовая складная МС представляет собой соосно-сборную конструкцию, изготовленную из трубы квадратного сечения с антикоррозионным износоустойчивым покрытием. Стрела мачты шарнирно закреплена в проушинах опорыосновании на оси, что позволяет складывать мачту и производить обслуживание устанавливаемой аппаратуры на земле. Подъём и опускание мачты осуществляется при
