Основы проектирования приборов и систем. Лекции

3

температура окружающей среды от 5 до 40 °С; относительная влажность от 40 до 95 % при максимальной скорости изменения температуры 20 °С/ч,

без конденсации влаги; атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.)".

4) Требования к системе, который состоит из подразделов: требования к системе в целом, где указывают:

~ требования к структуре и функционированию системы, где приводят:

перечень подсистем, их назначение и основные характеристики, требования к числу уровней иерархии и степени централизации системы;

Например, "Система должна иметь распределенную структуру и включать в себя технические средства

электрические сигналы, запорная арматура (вентили, клапаны), исполнительные механизмы (электроприводы, нагреватели и др.);

установки о контролируемых технологических параметрах, состоянии запорной арматуры и исполнительных механизмов.

Нижний уровень системы должен обеспечивать преобразование физических величин контролируемых технологических параметров в электрические и кодированные сигналы, а также преобразование управляющих электрических и кодированных сигналов в механические перемещения запорной арматуры и исполнительных механизмов.

Средний уровень системы должен обеспечивать сбор и первичную обработку технологических параметров, контроль отклонений параметров за уставки, формирование управляющих сигналов на устройства управления запорной аппаратурой и исполнительные механизмы с соблюдением режимов их включения и выключения, сбор сигналов о положении запорной арматуры и состоянии исполнительных механизмов, автоматическую диагностику и обмен информацией с верхним уровнем. Средний уровень системы должен состоять из программируемого контроллера шкафа обезгаживания и программируемого контроллера шкафа наполнения.

Верхний уровень системы должен обеспечивать обработку поступающей информации со среднего уровня, отображение структуры объекта автоматизации, отображение текущего положения запорной арматуры и состояний исполнительных механизмов, хранение блокировок, ввод управляющих команд от оператора, ведение баз данных (архивов), формирование протоколов, автоматическую диагностику, обмен информацией со средним уровнем системы. Верхний уровень системы должен состоять из пульта дежурного оператора, пульта инженера-технолога и сервера архивирования, которые должны быть выполнены на компьютерах, совместимых с IBM PC/AT.

Устройства верхнего и среднего уровней системы должны быть объединены в локальную вычислительную сеть (ЛВС).

Структура системы представлена на рисунке 101", или "Структура системы должна представлять собой трехуровневую функционально и территориально распределенную многомашинную архитектуру и включать в себя:

Рисунок 101 Структура АСУ-1506

нижний уровень (первичные датчики и исполнительные механизмы, и кабели между ними); средний уровень, реализующий функции сбора и обработки информации, автоматизированного

управления исполнительными органами (программируемые логические контроллеры), оперативного контроля состояния и дистанционного управления технологическим оборудованием (средства человеко-машинного интерфейса), а также регистрации и архивирования информации (локальные базы данных и системы управления базами данных) в пределах выделенных технологических функциональных сегментов участка производства МОКС-топлива;

верхний уровень, реализующий функции оперативного контроля состояния и дистанционного управления технологическим оборудованием (средства человеко-машинного интерфейса), а также регистрации, протоколирования и архивирования информации по всему участку производства гранулята МОКСтоплива (глобальные базы данных, средства формирования отчетов и системы управления базами данных).

4

Все уровни должны быть объединены локальной вычислительной сетью (ЛВС), построенной с использованием промышленных технологий надежного информационного обмена и промышленного коммуникационного оборудования. Информационная интеграция систем производства МОКС-топлива (систем безопасности и систем инженерного обеспечения) должна быть реализована на базе верхнего уровня АСУТП МОКС. В ответственных сегментах ЛВС должно быть реализовано резервирование линий информационных линий связи и коммуникационного оборудования. Окончательная структура ЛВС и состав оборудования должны быть определены на стадии проектирования.

Нижний уровень состоит из первичных преобразователей, датчиков и сигнализаторов, с помощью которых технологические параметры преобразуются в электрические сигналы, и осуществляются внешние воздействия на ход технологического процесса (регуляторы, запорная и регулирующая арматура), при необходимости, через устройства управления силовым оборудованием (частотные преобразователи для регулирования мощности электродвигателей и приводов), и электрооборудованием осуществляющим процесс электролиза.

Средний уровень составляют локальные системы автоматизированного управления (ЛСУ) основных технологических цепочек, построенные на базе одного или нескольких шкафов резервированных программируемых логических контроллеров (ПЛК) и предназначенные для реализации функций контроля и управления оборудованием в пределах выделенных технологических функциональных сегментов участка.

Для местного контроля и управления при настройке технологического оборудования в структуру среднего уровня при необходимости должны входить щиты местного управления (ЩМУ). ЩМУ включают органы управления и контрольные щитовые приборы. ЩМУ должны использоваться при проведении пуско-наладки и испытаниях технологического оборудования. ЩМУ допускается интегрировать в электрошкафы размещения силового и кроссового оборудования. ЩМУ должны размещаться вне рабочих зон операторов.

Для дистанционного и автоматизированного контроля и управления технологическим оборудованием в структуру среднего уровня должны входить пульты локального управления (ПЛУ). ПЛУ должны размещаться в рабочей зоне операторов и не препятствовать перемещениям манипуляторов.

Для регистрации, протоколирования и архивирования информации каждая ЛСУ должна иметь отказоустойчивое хранилище данных (сервер данных).

Верхний уровень АСУТП МОКС должен включать кластерный сервер сбора и архивирования информации, укомплектованный высокоскоростным RAID-массивом, обеспечивающим высокую отказоустойчивость. Кластерная технология призвана обеспечить надежность взаимодействия приложений и транзакций системы управления базой данных (СУБД), масштабируемость серверов и возможность последовательного наращивания вычислительной мощности по мере необходимости.

Для организации автоматизированных рабочих мест (АРМ), не требующих расположения в рабочих зонах операторов, должны быть применены типовые комплексы вычислительной техники.

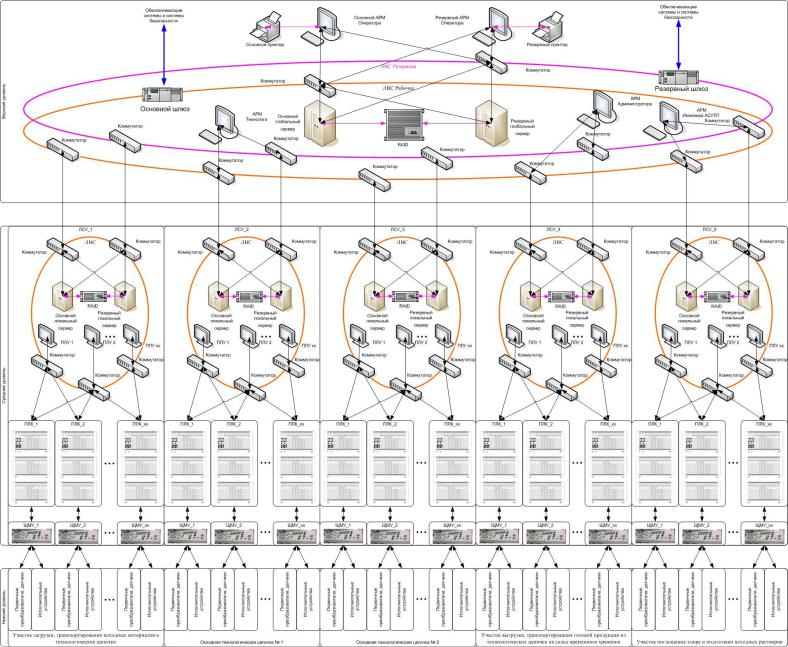

Структура системы представлена на рисунке 102".

требования к способам и средствам связи для информационного обмена между компонентами системы;

Например, Тип и организация ЛВС, средства связи для информационного обмена между компонентами системы должны определиться на стадии выпуска технорабочего проекта на систему.

требования к характеристикам взаимосвязей создаваемой системы со смежными системами, требования к ее совместимости, в том числе указания о способах обмена информацией (автоматически, пересылкой документов, по телефону и т. п.); требования к режимам функционирования системы;

Например, "При работе системы должны быть предусмотрены следующие режимы ее функционирования:

пусковой режим работы системы; нормальный режим работы системы;

режим работы системы при отказе элементов технических средств; режим завершения работы системы.

6

Пусковой режим работы системы возникает при запуске системы в работу первоначально (после установки программного обеспечения системы) или после режима завершения работы системы. Пусковой режим работы системы должен осуществляться автоматически при включении питания. Продолжительность пускового режима должна быть не более 10 мин.

Нормальный режим работы системы должен устанавливаться после пускового режима. При этом система должна выполнять возложенные на нее функции и обеспечивать непрерывный режим работы. В режиме нормальной эксплуатации контроль технологических параметров, положения запорной арматуры и состояния исполнительных механизмов, дистанционное управление запорной арматурой и исполнительными механизмами должны осуществляться с пульта дежурного оператора.

Режим работы системы при отказе элементов технических средств должен возникать при: снижении или отключении напряжения питания промышленной сети; повреждении ЛВС; неисправности одного из программируемых контроллеров; неисправности одного из пультов;

неисправности сервера архивирования; неисправности одного из первичных или нормирующих преобразователей;

неисправности одного из вентилей, клапанов, электроприводов и т.д.

Во время функционирования в режиме работы при отказе технических средств система должна ограниченно выполнять основные функции на автономных участках установки. При этом:

при снижении или отключении напряжения питания промышленной сети перекрываются вакуумные линии, снимаются управляющие команды с вакуумных насосов, и производится напуск воздуха в рабочие области вакуумных насосов;

при повреждении ЛВС прекращается выполнение операции, перекрываются вакуумные линии, система ждет восстановления ЛВС и команд оператора;

при неисправности одного из программируемых контроллеров или сервера архивирования на экраны пультов инженера-технолога и дежурного оператора выдается сообщение о неисправности;

при неисправности одного из пультов можно продолжать технологический процесс с исправного

пульта;

при неисправности одного из первичных или нормирующих преобразователей, вентилей, клапанов, электроприводов и т.д., используемых в текущем технологическом процессе, процесс прекращается и выдается сообщение о неисправности соответствующего устройства.

После устранения неисправности система должна автоматически переходить в нормальный режим работы.

Режим завершения работы системы должен осуществляться при необходимости приостановить или закончить работу системы", или "Система управления должна реализовывать следующие режимы управления:

автоматизированный; дистанционный;

режим технологического обслуживания.

Автоматизированный режим должен быть реализован для ограниченного числа технологических операций и технологического оборудования. Перечень технологических операций и оборудования, подлежащих автоматизированному контролю и управлению, должен быть определен на стадии проектирования.

Вавтоматизированном режиме автоматически выполняются информационные функции и функции управления оборудованием и технологическим процессом согласно алгоритмам, реализованным в управляющих программах ПЛК.

Автоматизированный режим должен быть предусмотрен для технологических операций, в ходе выполнения которых не требуется вмешательства оператора кроме инициализации и ввода исходных данных технологического процесса, например, температурная обработка по заданному алгоритму, дозировка технологических веществ по определенной рецептуре.

Дистанционный режим управления должен обеспечивать проведение подготовительных работ и запуск установки. В дистанционном режиме управление осуществляется оператором с автоматизированного рабочего места или ПЛУ.

Врежиме технологического обслуживания оператор должен обеспечить настройку параметров работы автоматизированного и дистанционного режимов, при этом должны быть предусмотрены средства ограничения доступа к режиму управления технологического обслуживания. Блокирования в данном режиме не выполняются. Управление технологическим оборудованием допускается с органов управления ЩМУ, контроль по щитовым приборам или АРМ и ПЛУ.

7

Должно быть предусмотрено независимое переключение режимов для отдельных функциональных сегментов технологических камер или участков. Разделение должно быть определено на стадии проектирования.

При проведении ремонтных и пуско-наладочных работ необходимо предусмотреть возможность включения и выключение блокировок оператором".

требования по диагностированию системы;

Например, "Диагностирование системы должно осуществляться:

синхронно со сбором информации в процессе функционирования системы для проверки достоверности принятой информации;

периодически для отслеживания состояния программных и технических средств и контроля работоспособности технических средств (системных устройств, блоков питания, ЛВС);

эпизодически для детализации состояния отдельных компонентов системы по инициативе инженера-технолога.

Сигнализация об отказах, сбоях и повреждениях отдельных узлов должна сопровождаться выдачей сообщений на устройства отображения информации на верхнем уровне".

перспективы развития, модернизации системы;

Например, "В системе должна быть предусмотрена возможность изменения информационной емкости по функциям и расширение структуры с целью модернизации для:

увеличения состава функций; включения в обслуживание системой дополнительных технологических блокировок;

включения в обслуживание системой дополнительных точек контроля технологических параметров;

подключения дополнительной запорной арматуры и исполнительных механизмов.

Модернизация системы должна происходить без ухудшения ее функциональных и эксплуатационных характеристик".

~требования к численности и квалификации персонала системы и режиму его работы, где приводят:

требования к численности персонала (пользователей) АС; требования к квалификации персонала, порядку его подготовки и контроля знаний и навыков;

требуемый режим работы персонала АС;

Например, "Квалификация персонала должна обеспечивать эффективное функционирование системы во всех заданных режимах.

Персонал системы является частью персонала установки.

Структура подразделений, численность и квалификация эксплуатационного персонала системы и организация его работы должны быть определены на стадии разработки техно-рабочего проекта на систему.

Предусматривается круглосуточная четырехсменная работа персонала установки".

~ показатели назначения, где приводят значения параметров, характеризующие степень соответствия системы по назначению;

Например, "Первичные и нормирующие преобразователи должны обеспечивать преобразование физических величин контролируемых технологических параметров в электрические и кодированные сигналы.

Запорная аппаратура и исполнительные механизмы должны обеспечивать преобразование управляющих электрических и кодированных сигналов, поступающих с программируемых контроллеров, в механические перемещения.

Электроприводы ЭПВ-03 должны обеспечивать открытие или закрытие запорной арматуры вакуумной системы установки.

Электроприводы ЭПВ-10-2,5 должны обеспечивать регулирование давления при наполнении газом транспортных емкостей с помощью запорной арматуры

Первичные и нормирующие преобразователи технологических параметров, запорная аппаратура и исполнительные механизмы используются согласно рабочему проекту.

Программируемый контроллер шкафа обезгаживания должен обеспечивать:

контроль температуры и целостности спирали нагрева, калибровку рабочих термопар в печах отжига;

контроль закрытого состояния печей отжига; контроль наличия азота в ловушках;

8

контроль состояния нагревателей-испарителей ловушек; контроль работоспособности электродвигателей форвакуумных насосов;

контроль целостности спирали нагрева масла электронагревателей и наличия воды в системе охлаждения диффузионных насосов;

контроль остаточного давления в трубопроводах; контроль состояния и нагрузки двигателей электроприводов ЭПВ-03; регулирование температуры в печах отжига;

включение и выключение нагревателей-испарителей ловушек; включение и выключение клапанов подачи азота; включение и выключение форвакуумных насосов; включение и выключение диффузионных насосов; открытие и закрытие электроприводов; обмен информацией с верхним уровнем.

Пульт дежурного оператора должен обеспечивать: обработку поступающей со среднего уровня информации; отображение структуры объекта автоматизации;

отображение текущего положения запорной арматуры и состояния исполнительных механизмов; ввод управляющих команд от оператора; обмен информацией со средним уровнем системы.

Пульт инженера-технолога должен обеспечивать: обработку поступающей со среднего уровня информации; отображение структуры объекта автоматизации;

отображение текущего положения запорной арматуры и состояния исполнительных механизмов; хранение технологических блокировок; формирование отчетов и протоколов; обмен информацией со средним уровнем системы.

Сервер архивирования должен обеспечивать: координацию работы устройств системы;

концентрацию информации, принимаемой от пульта дежурного оператора и пульта инженератехнолога, ее архивирование;

ведение баз данных (архивов); организацию внутрисистемного обмена информацией".

~ требования к надежности, где включают:

состав и количественные значения показателей надежности;

Например, "Показатели надежности должны обеспечивать работоспособность системы в нормальных режимах эксплуатации, а также при проектных и запроектных авариях.

Система должна обеспечивать функциональное дублирование пультов и иметь необходимое количество запасных частей для обеспечения восстановления работоспособного состояния.

Средний срок службы с учетом проведения восстановительных работ должен быть не менее 12 лет. Среднее время наработки на отказ одного канала для каждой функции с учетом технического

обслуживания должно быть не менее 24000 ч.

Среднее время восстановления работоспособного состояния должно быть не более 1 ч".

перечень аварийных ситуаций, по которым должны быть регламентированы требования к надежности, и значения показателей;

Например, "Отказом системы следует считать событие, заключающееся в невыполнении реализуемых ею функций.

Выбор критериев отказов и расчет показателей надежности системы должен быть выполнен для следующих функциональных частей:

первичных и нормирующих преобразователей; запорной арматуры (вентили, клапаны);

исполнительных механизмов (электроприводы, нагреватели и др.); программируемых контроллеров; пультов; сервера архивирования.

Критерии отказов должны определяться отдельно для составных частей системы, исходя из количества этих составных частей.

Отказ верхнего уровня не должен влиять на работоспособность среднего и нижнего уровней системы".

9

требования к надежности технических средств и программного обеспечения; требования к методам оценки и контроля показателей надежности на разных стадиях создания системы;

Например, "Расчет показателей надежности должен быть выполнен, исходя из следующих предпосылок:

каждый элемент может находиться в одном из двух состояний: работоспособном и отказавшем; отказы элементов независимы; закон распределения времени безотказной работы элементов - экспоненциальный;

комплекс технических средств является восстанавливаемым объектом; пульты функционально дублируются;

программные и аппаратные средства контроля и диагностики позволяют обнаружить причину отказов и неисправностей;

восстановление работоспособного состояния отказавшего элемента начинается сразу же после

отказа;

достаточность комплекта ЗИП", или "Система в части требований по надежности должна соответствовать ГОСТ 24.701 и ГОСТ 27.003. Программно-технический комплекс должен создаваться как восстанавливаемая и ремонтопригодная система, рассчитанная на длительное функционирование. Периодичность и продолжительность остановов системы должны регламентироваться графиком ремонтов оборудования.

Должны быть использованы следующие основные способы повышения надежности: применение оборудования высокой надежности;

резервирование технических средств и программного обеспечения, наличие аппаратной, информационной, функциональной и алгоритмической избыточности, обеспечивающей работоспособность деградированных систем при единичных отказах без останова оборудования;

применение отказоустойчивых структур; диагностика технических средств и программного обеспечения;

защита от выдачи ложных команд и использования недостоверной информации; рациональное распределение функций управления между техническими средствами и персоналом;

использование эффективного человеко-машинного интерфейса, позволяющего быстро и однозначно идентифицировать и устранять нарушения;

передача и обработка информации в цифровой форме, использование специальных кодов для защиты информации в процессе обмена и при необходимости контроль доставки информации;

контроль информации на входе, использование принципов избыточности «два из двух», «два из трех» в наиболее ответственных случаях;

хранение наиболее важной информации и программ в энергонезависимом запоминающем устройстве;

защита данных и программного обеспечения от несанкционированного вмешательства; облегченный режим работы элементов системы; гальваническое разделение каналов, модулей, шин и т.п.;

рациональная эксплуатация системы и обеспечение запасными частями.

Для повышения надежности технических средств на стадии разработки и изготовления должны быть приняты следующие меры:

должны использоваться только высококачественные элементы в промышленном исполнении и должен проводиться по возможности 100%-ный контроль всех элементов;

технические средства должны быть ориентированы на продолжительные предельные эксплуатационные условия, т.е. на воздействие максимально допустимой температуры окружающего воздуха, максимально допустимой влажности, вибрации и пр.;

используемые элементная и конструктивная базы ответственных компонентов должны надежно работать без принудительной вентиляции;

технические средства должны обладать высокой помехозащищенностью от различных внешних воздействий;

на аналоговых входах в требуемых случаях должны быть предусмотрены настраиваемые фильтры; в процессе изготовления должна выполняться проверка функционирования элементов, входящих в

состав модулей, самих модулей и завершенных изделий; должна проводиться приработка модулей при повышенной температуре и при циклическом

изменении температуры.

Отказом АСУ ТП производства гранулированного топлива следует считать: прекращение выполнения одной из реализуемых функций; искажение информации.

10

Отказом функции сигнализации следует считать событие, приводящее к непоявлению сигналов о превышении параметром предельно-допустимого значения, отказе оборудования или появлению ложного сигнала о технологических параметрах или состоянии оборудования.

Отказом функции управления следует считать событие, приводящее к несрабатыванию каналов управления оборудованием установки гранулирования.

Отказом информационной функции следует считать событие, приводящее к невозможности организации приема, преобразования, регистрации, накопления и хранения исходных данных, а также формирования оперативных сигналов и документов в необходимом составе и надлежащего качества в течение времени, больше установленного.

Расчет показателей надежности должен проводиться на стадии рабочего проекта. Испытания на надежность на этапе опытной эксплуатации проводятся по программам и методикам, утвержденным в установленном порядке. Принятие решений о соответствии требованиям надежности осуществляется по ГОСТ 27.410-87.

Надежность ответственных элементов системы должна характеризоваться следующими значениями показателей:

среднее время восстановления на объекте эксплуатации силами и средствами дежурной смены не более одного часа;

полный срок службы технических средств не менее 10 лет, комплектующие изделия с меньшим сроком службы должны заменяться в процессе эксплуатации".

~ требования безопасности, где включают требования по обеспечению безопасности при монтаже, наладке, эксплуатации, обслуживании и ремонте технических средств системы (защита от воздействий электрического тока, электромагнитных полей, афотических шумов и т. п.), по допустимым уровням освещенности, вибрационных и шумовых нагрузок;

Например, "Источником опасности при эксплуатации и ремонте системы является электрический

ток.

По способу защиты человека от поражения электрическим током устройства системы должны удовлетворять требованиям класса 1 согласно ГОСТ 12.2.007.0.

Конструкция устройств системы должна обеспечивать защиту обслуживающего персонала от поражения электрическим током в соответствии с требованиями ГОСТ 12.2.003, ГОСТ 12.2.007.0.

Металлические части устройств системы, доступные для прикосновения к ним при контроле и эксплуатации, которые могут оказаться под напряжением в результате повреждения изоляции и не имеют других видов защиты, подлежат защитному заземлению по ГОСТ 12.1.030.

Комплекс технических средств системы должен быть пожаробезопасным в соответствии с требованиями ГОСТ 12.1.004, ГОСТ 12.2.003 и ГОСТ 12.2.007.0.

Вэксплуатационной документации должны быть приведены указания по безопасности монтажа и эксплуатации системы", или "Электроустановка в отношении мер безопасности является электроустановкой с глухозаземленной нейтралью.

Всостав системы управления должны входить электрошкафы, ЩМУ, ПЛУ, которые должны соответствовать климатическому исполнению УХЛ категории 4.2 по ГОСТ 15150-69 со степенью защиты не менее IP20 согласно ГОСТ 14254-96.

Конструктивно система управления должна обеспечить безопасность работ при монтаже, эксплуатации и ремонте электрооборудования. К обслуживанию устройств системы управления должны допускаться лица, знающие их схемы, прошедшие обучение и проверку знаний в соответствии с указаниями «Правил эксплуатации электроустановок потребителей», «Правил устройства электроустановок».

Металлические части электрооборудования и устройств управления, которые вследствие повреждения изоляции электрических цепей могут оказаться под напряжением опасного значения, должны быть заземлены и занулены согласно ПУЭ.

Двери электрошкафов, ПЛУ, ЩМУ должны исключать случайное их открывание и открываться специальными ключами или инструментом.

На корпусах электрошкафов, ПЛУ, ЩМУ и клеммных коробок должен быть нанесен предупреждающий знак «ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!» с указанием максимального значения напряжения согласно ГОСТ Р 12.4.026, код W08.

Конструкторская документация на средства управления должна быть выполнена в соответствии с требованиями применимых ГОСТов (Комплекса стандартов на автоматизированные системы, Единой системы конструкторской документации и др.).

Конструкция электрошкафов, ПЛУ и ЩМУ должна отвечать требованиям ГОСТ Р51321.1 «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний».

11

Уровень шума и звуковой мощности в рабочих местах расположения персонала не должен превышать значений, установленных санитарными нормами.

Уровень освещенности рабочих мест персонала должен соответствовать характеру и условиям труда.

Для обеспечения радиационной безопасности необходимо контролировать ряд параметров. Систему радиационного контроля разрабатывает Генпроектировщик".

~требования к эргономике и технической эстетике, где включают показатели, задающие необходимое качество взаимодействия человека с машиной и комфортность условий работы

персонала;

Например, "Наружные поверхности устройств системы должны быть предохранены от коррозии гальваническими и лакокрасочными покрытиями в соответствии с техническими требованиями на эти покрытия.

Конструкция устройств системы должна обеспечивать удобство эксплуатации и обслуживания. Контролируемая информация, отображаемая на видеомониторах пультов в табличном, графическом

и мнемоническом изображении, должна быть удобна для восприятия и должна обеспечивать комфортность условий работы персонала".

~требования к эксплуатации, техническому обслуживанию, ремонту и хранению компонентов системы, где включают:

условия и регламент (режим) эксплуатации, которые должны обеспечивать

использование технических средств системы с заданными техническими показателями, в том числе виды и периодичность обслуживания технических средств или допустимость работы без обслуживания;

Например, "Система должна быть рассчитана на длительное, непрерывное, круглосуточное функционирование.

Условия эксплуатации системы должны соответствовать техническим параметрам используемых технических средств.

Планово-предупредительное техническое обслуживание технических средств должно проводиться не чаще, чем один раз в год. Техническое обслуживание резервированных технических средств должно осуществляться без прерывания функционирования системы в целом.

Требования по подготовке системы к эксплуатации, перечень основных регламентных работ по обслуживанию и ремонту устройств системы в условиях эксплуатации должны оговариваться в эксплуатационной документации на систему"

предварительные требования к допустимым площадям для размещения персонала и технических средств, к параметрам сетей энергоснабжения;

Например, "Технические средства нижнего уровня системы должны быть расположены непосредственно на установке согласно рабочему проекту.

Технические средства среднего и верхнего уровней должны размещаться в помещении установки. Оптимальное территориальное размещение программируемых контроллеров должно

соответствовать взаимному распределению технологического оборудования установки с возможно минимальной длиной кабельных линий связи.

Электропитание комплекса технических средств системы должно осуществляться от промышленной сети переменного тока напряжением (220) В с частотой (50 + 2) Гц от отдельно выделенного фидера 0,4 кВ.

Для электропитания комплекса технических средств системы должны предусматриваться источники бесперебойного питания. Источники бесперебойного питания должны обеспечивать нормальную работу системы при потере сетевого электропитания на время не менее 20 мин".

требования по количеству, квалификации обслуживающего персонала и режимам его работы;

Например, "Текущая эксплуатация системы должна осуществляться оперативно-технологическим персоналом.

Требования к численности и квалификации персонала, а также режимам его работы, должны оговариваться в эксплуатационной документации на систему".

требования к составу размещению и условиям хранения комплекта запасных изделий и приборов;

Например, "Комплект технических средств, входящий в состав системы, должен быть обеспечен обменным фондом, запасными частями, инструментом и принадлежностями, составляющими групповой

12

(ЗИП-Г) и ремонтный (ЗИП-Р) комплект. Комплект ЗИП-Г должен обеспечивать эксплуатацию и ремонт группы изделий. Комплект ЗИП-Р должен обеспечивать средний и капитальный ремонт группы изделий. Комплекты запасных частей, инструментов и принадлежностей должны устанавливаться в процессе создания системы и оговариваться в эксплуатационной документации на отдельные изделия. Согласно ГОСТ 2.601 комплекты запасных частей, инструментов и принадлежностей должны включать запасные части, крепежные детали, сменные части, инструмент, контрольно-измерительную аппаратуру, принадлежности, приспособления и материалы.

Комплекты запасных частей, инструмента и принадлежностей должны размещаться в помещении хранения приборов.

Оригинал версии программного и информационного обеспечения должен поставляться и храниться на компактных дисках CD-R.

Носители информации должны храниться в помещении архива машинных носителей".

требования к регламенту обслуживания;

Например, "Система по требованиям обеспечения надежности электроснабжения по ПУЭ должна относиться к электроприемникам I категории. Электропитание комплекса технических средств системы должно осуществляться от промышленной сети переменного тока напряжением 220 В с допустимым отклонением от минус 15 до плюс 10 % и частотой (50 + 2) Гц. Для электропитания комплекса технических средств системы должны предусматриваться источники бесперебойного питания. Источники бесперебойного питания должны обеспечивать время работы при потере сетевого электропитания не менее

20 мин.

Размещение датчиков на аппаратах не должно нарушать герметичности аппаратов.

Для качественного выполнения своих функций технические средства должны проходить техническое обслуживание, виды и периодичность которого определяются согласно паспортным данным на технические средства, требований разделов метрологического обеспечения и программы обеспечения качества.

Текущая эксплуатация системы должна осуществляться оперативно-технологическим персоналом. Требования к численности и квалификации персонала, а также режимам его работы, должны оговариваться в эксплуатационной документации на систему.

Комплект технических средств, входящий в состав системы, должен быть обеспечен обменным фондом, запасными частями и приспособлениями, составляющими групповой комплект ( ЗИП-Г). Комплект ЗИП-Г должен обеспечивать эксплуатацию и ремонт группы изделий. Комплекты запасных изделий и приборов устанавливаются в процессе создания системы и оговариваются в эксплуатационной документации на отдельные изделия".

~ требования к защите информации от несанкционированного доступа, где включают требования, установленные в нормативно-технической документации, действующей в отрасли пользователя;

Например, "Сигналы, поступающие с преобразователей технологических параметров, при обработке их в программируемых контроллерах должны контролироваться на достоверность с учетом медленно изменяющихся во времени технологических параметров установки.

Управляющие команды, поступающие с верхнего уровня системы на нижний уровень, при их обработке в программируемых контроллерах должны контролироваться на соответствие технологическим блокировкам.

В системе должна быть обеспечена защита от несанкционированного доступа к информации и ограничение доступа к управлению с использованием паролей.

При неправильных действиях оперативно-технологического персонала не должно возникать аварийных ситуаций", или "Защита информации от несанкционированного доступа должна быть реализована средствами разграничения доступа и идентификации пользователя базовых операционных систем и СУБД, применяемых в системе".

~ требования по сохранности информации при авариях, где приводят перечень событий (аварий, отказов технических средств, в том числе потеря питания), при которых должна быть обеспечена сохранность информации в системе;

Например, "В системе должна быть обеспечена сохранность информации при возникновении следующих ситуаций:

потере сетевого электропитания; отказах отдельных технических средств; завершении работы системы.

В системе должна быть обеспечена сохранность информации в условиях нормальной эксплуатации и при проектных авариях за счет создания резервных копий и их восстановления после аварий.
