Основы проектирования приборов и систем. Лекции

1.2.2Требования к выполнению схем структурных автоматизированных систем

Рассмотрим документ: ГОСТ 24.302-80. Система технической документации на АСУ. Общие

требования к выполнению схем.

Встандарте приведены требования к выполнению следующих схем: функциональной структуры; организационной структуры; автоматизации; принципиальной;

схемы структурной комплекса технических средств; соединений внешних проводок;

подключений внешних проводок.

Схемы алгоритмов и программ разрабатываются в соответствии с требованиями ГОСТ 19.701 и ГОСТ

19.005.

На схемах приводят элементы схем, связи между элементами, необходимые поясняющие надписи. Элементами схемы являются условные графические обозначения объектов с их кодами или наименованиями. Связи между элементами отражают отношения между объектами.

Выделение группы элементов по какому-либо признаку следует выполнять штрих-пунктирной линией с поясняющей надписью в левом верхнем углу окаймления.

Элементы функциональной структуры указывают на схеме условными обозначениями. Содержание сообщений и сигналов указывают условными обозначениями на связях между элементами схемы. В поясняющих надписях отражают отношения элементов схемы к уровням, объектам, подразделениям и т.д. В качестве условного графического обозначения элементов схемы применяют прямоугольник с соотношением сторон b = 1,5a, где a выбирают из ряда 20, 25, 35, 40 мм.

Элементами схемы структурной комплекса технических средств могут быть условные обозначения отдельных технических средств или их групп, объединенных по каким-либо логическим признакам, например, совместному выполнению отдельных или нескольких функций, одинаковому назначению. На схеме отражают информационные (сигнальные) связи между элементами. Структура может быть представлена несколькими схемами, первой из которых является укрупненная схема в целом.

1.2.3Документы по общесистемным решениям

Схема функциональной структуры содержит:

элементы функциональной структуры автоматизированной системы, автоматизированные функции и задачи, совокупности действий (операций), выполняемых при реализации автоматизированных функций только техническими средствами (автоматически) или только человеком;

информационные связи между элементами и с внешней средой с кратким указанием содержания сообщений и сигналов, передаваемых по связям и связи других типов (входимости, подчинения и т.д.);

укрупненную схему функциональной структуры в целом и детализированные схемы частей функциональной структуры.

Пример укрупненной схемы функциональной структуры системы радиационного контроля представлен на рисунке 105. Пример детализированной схемы функциональной структуры нижнего и среднего уровней системы радиационного контроля представлен на рисунке 106. Пример детализированной схемы функциональной структуры верхнего уровня системы радиационного контроля представлен на рисунке 107.

1.2.4Документы с решениями по техническому обеспечению

Схема структурная комплекса технических средств содержит состав технических средств и связи между ними или группами технических средств.

При выполнении схемы допускается:

указывать основные характеристики технических средств; представлять структуру комплекса технических средств автоматизированной системы несколькими

схемами, первой из которых является укрупненная схема структуры комплекса технических средств в целом, последующими детализированные схемы частей системы.

Рисунок 105 - Укрупненная схема функциональной структуры системы радиационного контроля

Рисунок 106 - Детализированная схема функциональной структуры нижнего и среднего уровней системы радиационного контроля

Пример укрупненной схемы структурной комплекса технических средств системы радиационного контроля представлен на рисунке 108. Пример укрупненной схемы структурной комплекса технических средств системы аварийной сигнализации представлен на рисунке 109. Пример укрупненной схемы структурной комплекса технических средств системы нейтронного технологического контроля представлен на рисунке 110. Пример детализированной схемы структурной комплекса технических средств управляющего контроллера технологического подсистемы контроля и управления технологическими параметрами представлен на рисунке 111. Пример схемы структурной комплекса технических средств локальной системы управления краном перегружателем представлен на рисунке 112.

Рисунок 107 - Детализированная схема функциональной структуры верхнего уровня системы радиационного контроля

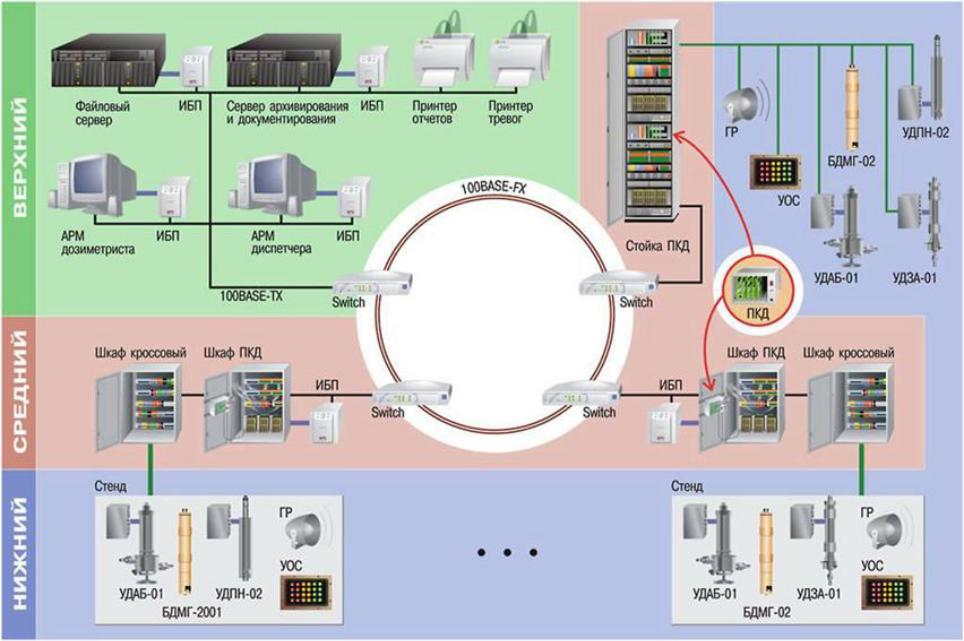

Рисунок 108 - Укрупненная схема структурная комплекса технических средств системы радиационного контроля

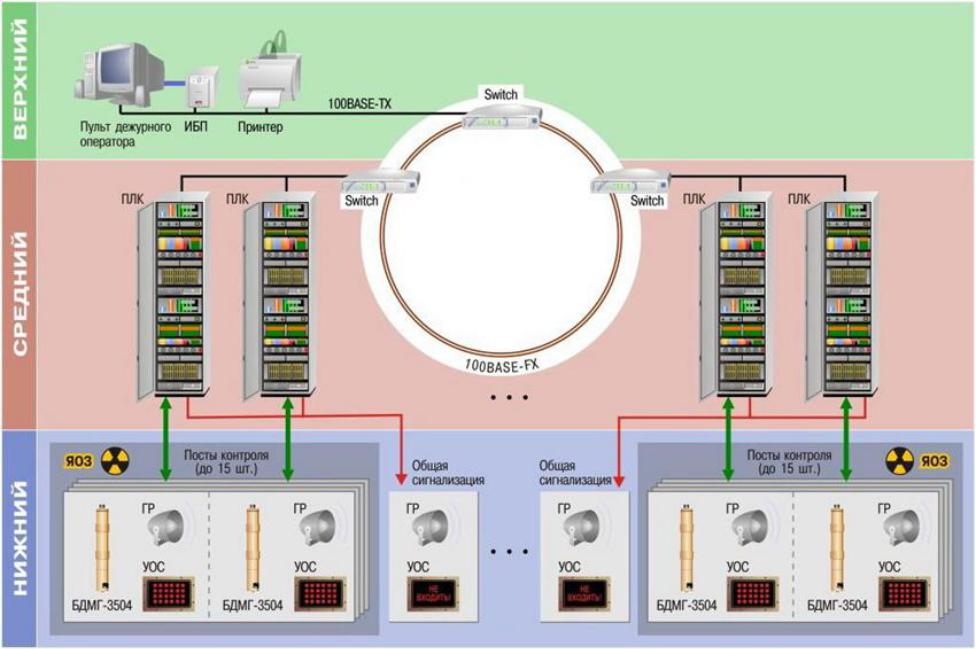

Рисунок 109 - Укрупненная схема структурная комплекса технических средств системы аварийной сигнализации

Рисунок 110 - Укрупненная схема структурная комплекса технических средств системы нейтронного технологического контроля

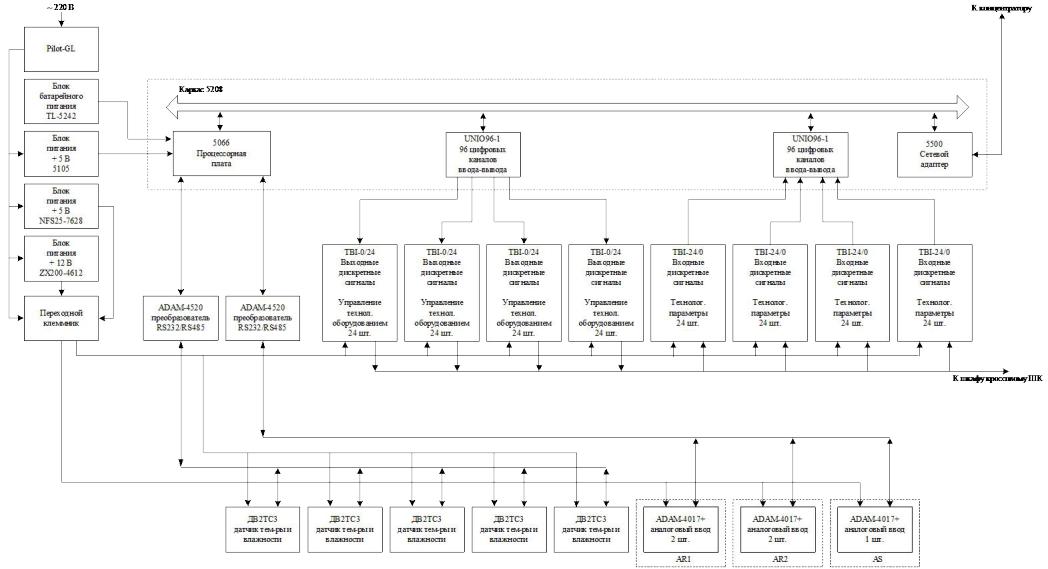

Рисунок 111 - Детализированная схема структурная комплекса технических средств управляющего контроллера технологического подсистемы контроля и управления технологическими параметрами

Рисунок 112 - Схема структурная комплекса технических средств локальной системы управления краном перегружателем

1.2.5Документы с решениями по программному обеспечению

Схема структуры программного обеспечения содержит:

элементы структуры программного обеспечения автоматизированной системы, выделенные программные модули и изделия;

управляющие связи между элементами и с внешней средой, отображающие путь активации программ и взаимодействий с соответствующими данными;

укрупненную схему структуры программного обеспечения в целом и детализированные схемы частей структуры программного обеспечения.

Пример укрупненной схемы структурной программного обеспечения локальной системы управления краном перегружателем представлен на рисунке 113. Пример детализированной схемы структурной взаимодействия частей OPC-сервера локальной системы управления краном перегружателем представлен на рисунке 114. Пример детализированной схемы структурной программы управления контроллера локальной системы управления краном перегружателем представлен на рисунке 115. Пример детализированной схемы структурной взаимодействия базы данных контроллера и задач локальной системы управления краном перегружателем представлен на рисунке 116. Пример укрупненной схемы структурной программного обеспечения системы контроля радиационной обстановки и управления технологическими параметрами представлен на рисунке 117. Пример детализированной схемы структурной взаимодействия частей OPC-сервера подсистемы контроля радиационной обстановки представлен на рисунке 118. Пример детализированной схемы структурной программы управления контроллера дозиметрического подсистемы контроля радиационной обстановки представлен на рисунке 119. Пример детализированной схемы структурной программы управления
