Лабораторна робота №7

ВИКОНАННЯ ПОБУДОВИ МОДЕЛІ ПЛАСТИНИ ЯКОРЯ

Мета роботи: оволодіти навиками побудови тривимірної моделі пластини якоря тягового електродвигуна.

Завдання: побудуйте модель, показану на рис. 1.

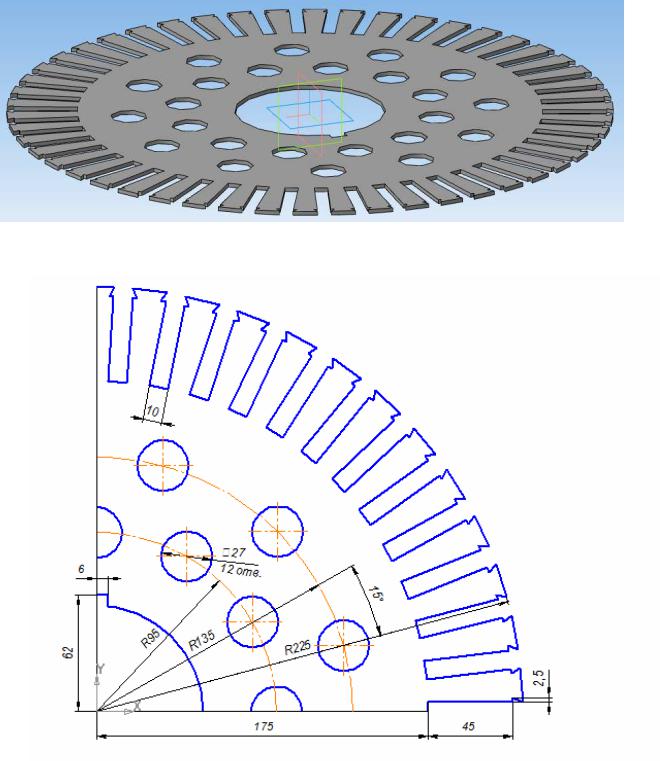

Рис.1. Модель пластини

Рис.2. Розміри пластини

Порядок виконання роботи

13.Створити новий документ типу Деталь. Призначити ім'я Пласти-

на.

14. Натисніть кнопку Эскиз на панелі Текущее состояние. Система перейде в режим редагування ескіза Плоскость XY стане паралельною до екрану.

Вимоги до ескізів. Зображення в ескізі повинно відповідати визначеним правилам. Контур в ескізі завжди відображається стилем основної лінії (сині лінії). Контури в ескізі не повинні перетинатися і не повинні мати спільних точок. Окрім загальних вимог, існують додаткові вимоги, які висуваються до ескізів конкретних операцій.

15.Побудова елементів ескізу. Використовуючи інструменти панелі

Геометрия будуємо основні елементи ескізу, як показано на рис. 3, рис.4, рис. 5, при цьому проставляючи розміри (інструменти панелі Размеры

).

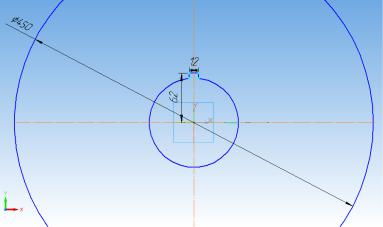

Рис. 3. Побудова контура пластини

16.Закрийте ескіз. Для того натисніть кнопку Эскиз ще раз.

17.Натисніть кнопку Операция выдавливания на панелі Реда-

ктирование детали . На екрані з'явиться Фантом тривимірного елемента

—тимчасове зображення, що показує поточний стан створюваного об'єкта.

Введіть з клавіатури число 3. Значення потрапить в поле Расстояние 1 на Панели свойств. Натисніть клавішу «Enter» для фіксації результата.

Натисніть кнопку Создать объект на Панели специального управления

—система побудує основу деталі.

18.Укажіть верхню грань основи і натисніть кнопку эскиз на панелі Текущее состояние.

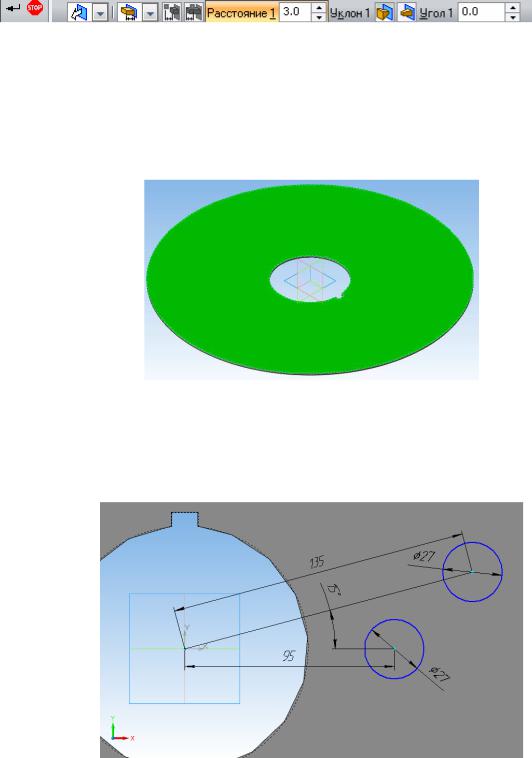

Рис. 4. Модель основи пластини

19. За допомогою панелі Геометрия будуємо два кола за розмірами як показано на рис. 5.

Рис. 5. Побудова отворів

20.Закрийти ескіз .

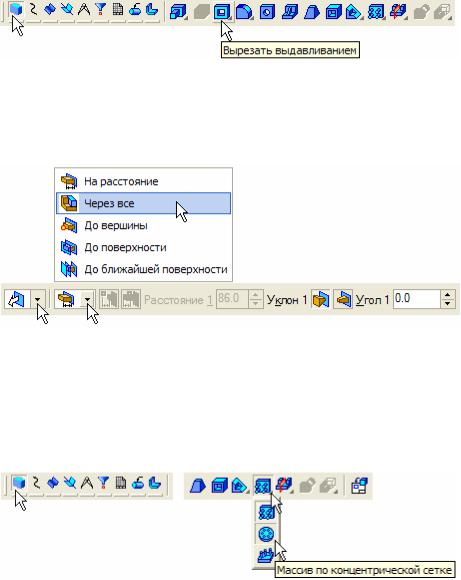

21.Натисніть кнопку Вырезать выдавливанием на панелі Ре-

дактирование детали .

22.Перевірте стан поля Направление построения і переконайтеся,

що поставлено Прямое направление.

23.Відкрийте список Тип построения та вкажіть Через все.

24.Натисніть кнопку Создать объект на панели специального

управления.

25.Натисніть кнопку Масив по концентрической сетке на панели Редактирование детали .

26.В Дереве модели вкажіть ось Z і операція Вырезать элемент выдавливания 1.

27.Переконайтесь, що поле №2 — количество по кольцевому направлению на панеле свойств має значення 12.

28.Натисніть кнопку Создать объект .

29.Укажіть верхню грань основи і натисніть кнопку Эскиз на панелі Текущее состояние.

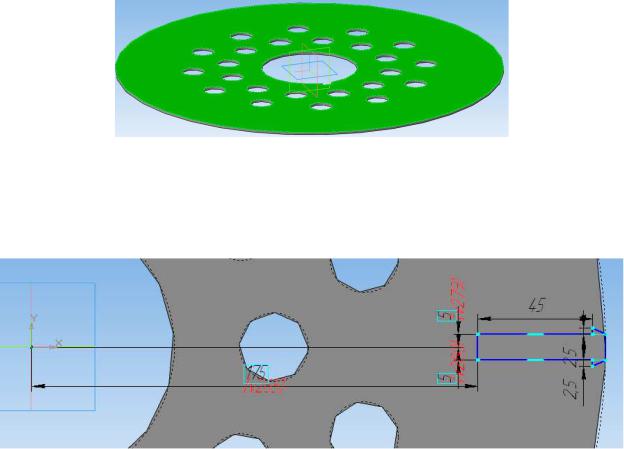

Рис. 6. Модель пластини з побудованими отворами

30. За допомогою панелі Геометрия будуємо паз за розмірами вказаними на рис. 7.

Рис. 7. Побудова пазів

31.Закрийти ескіз .

32.Натисніть кнопку Вырезать выдавливанием на панели Ре-

дактирование детали .

33.Перевірте стан поля Направление построения і переконайтеся,

що поставлено Прямое направление.

34.Відкрийте список Тип построения та вкажіть Через все.

35.Натисніть кнопку Создать объект на панели специального

управления.

36.Натисніть кнопку Масив по концентрической сетке на па-

нели Редактирование детали .

37.В Дереве модели вкажіть ось Z і операція Вырезать элемент выдавливания 2.

38.Переконайтесь, що поле №2 — количество по кольцевому направлению на панеле свойств має значення 50.

39.Натисніть кнопку Создать объект .

40.Створену деталь необхідно зберегти. Натисніть Сохранить

на панелі Стандартная.

41.Оформити звіт з лабораторної роботи.

Звіт повинен містити:

1.Перелік та короткий опис використаних команд, порядок побудови моделі пластини якоря.

2.Креслення деталі згідно з завданням.

2.Контрольні завдання та запитання

1.Перелічіть основні команди, які використовуються при побудові об’ємної моделі пластини якоря.

2.Як працює операція Масив по концентрической сетке?

3.

КРЕСЛЕННЯ ЕЛЕКТРИЧНИХ СХЕМ В КОМПАС-ГРАФІК

Мета роботи: засвоїти методику побудови елементів електричних схем. Завдання: з використанням бібліотек Компас-графік побудуйте електри-

чну схему регулятора напруги допоміжного генератора БРН-3В.

Правила оформлення електричних схем. Елементами електричних схем можуть бути резистори, конденсатори, котушки індуктивності, трансформатори, напівпровідникові вироби (діоди, транзистори, тиристори, мікросхеми), лампи, а також елементи комутаційних і контактних з'єднань (вимикачі, контакти, реле).

Елементи електричних схем зображуються на схемі у вигляді умовних графічних позначень, встановлених відповідними стандартами. Дозволяється також зображати їх оберненими на кут 90°, 180° та 270°. Розміри умовних графічних позначень задаються відповідними стандартами. Електричні з'єднання між елементами зображуються лініями електричного зв'язку, розташованими у вигляді горизонтальних та вертикальних відрізків з найменшою кількістю зламів і взаємних перетинів.

Приклад розташування умовних графічних позначень елементів на схемі подано на рис. 7.2.

Рисунок 7.2. Розташування умовних графічних позначень

Умовні графічні позначення елементів і лінії їх електричного зв'язку виконуються на схемах однією і тією ж самою товщиною лінії - 0.2...1 мм. Кожний елемент, який входить у склад виробу, повинен мати літерно-цифрове позиційне позначення. Воно складається з двох частин, які записуються без розділових знаків і пропусків.

Перша частина - літерний код елементів, який визначає його вид згідно з ГОСТ 2.710-81 (одна чи кілька літер латинського алфавіту), наприклад,R - резистор, VT - транзистор, VD - діод або стабілітрон та ін.

Друга частина - порядковий номер елементів (одна або кілька арабських цифр). Порядкові номери присвоюють елементам одного і того ж виду, яким присвоєний однаковий літерний код, наприклад, R1, R2, VТ1, VТ2. Порядковий номер присвоюється елементам, починаючи з одиниці, і далі згідно з послідовністю розташування елементів на схемі - зліва праворуч і зверху дони-

зу (рис. 7.3).

Рисунок 7.3. Нанесенням літерно-цифрових позиційних позначень

Написи R1, VТ1 та інші слід писати зверху або праворуч від умовних графічних позначень елементів. Для них застосовують креслярський шрифт одного й того ж розміру (рис. 7.3).

Якщо у виробі є кілька однакових елементів (за найменуванням, типом і номіналом), з'єднаних паралельно, можна замість зображення всіх розгалужень зобразити лише один елемент, вказавши їх кількість за допомогою позначення розгалуження (рис. 7.4).

Рисунок 7.4. Зображення кількох паралельно з’єднаних однакових елементів: а – дійсне; б – умовне

У разі послідовного з'єднання однакових елементів можна зобразити перший і останній з них, показавши електричний зв'язок між ними штриховою лінією. Над штриховою лінією вказують кількість однакових елементів (рис. 7.5)

Рисунок 7.5 – Зображення кількох однакових елементів, які з’єднані послідовно: а – дійсне; б – умовне

Умовні графічні позначення елементів електричних схем наведені в Додатку А.

1.Порядок виконання роботи

1.Створіть новий документ типу фрагмент.

2.Використовуючи стандартизовані позначення елементів електричних

схем згідно з завданням, та виконуємо їх з’єднання. В разі необхідності при

зображенні схеми можна змінити масштаб елементів, для цього в полі Масштаб вказуємо потрібне значення (наприклад 2, елемент буде встановлено в масштабі 2:1).

3.Для відображення з’єднань електричних елементів активізуйте команду

„Окружность”, побудуйте коло діаметром 1-2 мм, та залийте коло чорним кольором.

4.Оформіть звіт з лабораторної роботи.

Звіт повинен містити:

1.Перелік та короткий опис використаних команд, порядок побудови креслення.

2.Креслення деталі згідно з завданням.

2.Контрольні завдання та запитання

1.Перелічіть основні команди, які використовуються при кресленні електричних схем.

2.Основні правила виконання електричних схем?
