ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №1

ПРЕДСТАВЛЕНИЕ ГРАФОВ В ЭВМ

по курсу: ПОСТРОЕНИЕ И АНАЛИЗ ГРАФОВЫХ МОДЕЛЕЙ

СТУДЕНТКА ГР.

4716

С.А. Янышева

подпись, дата

инициалы, фамилия

Название

Тип данных

Описание

matrica_smezh

numpy array

Матрица смежности

spisok_smezh

numpy array

Список смежности

massiv_zap

list

Массив записей

import numpy as np

import matplotlib.pyplot as plt

import networkx as nx

import sys

import time

# =============================================================================

# Формирование списка смежности

# =============================================================================

def get_list_adjacency(matrix_adjacency):

list_adjacency = np.zeros(([len(matrix_adjacency[matrix_adjacency != 0]), 3]), dtype = np.int)

k = 0

for i in range(len(matrix_adjacency)):

for j in range(len(matrix_adjacency[i][matrix_adjacency[i] != 0])):

list_adjacency[k][0] = i

list_adjacency[k][1] = np.where(matrix_adjacency[i] != 0)[0][j]

list_adjacency[k][2] = matrix_adjacency[i][matrix_adjacency[i] != 0][j]

k += 1

return list_adjacency

# =============================================================================

# Визуализация графа

# =============================================================================

def draw_gtaph(list_adjacency, pos, labels):

plt.figure(figsize = (8, 6))

G = nx.DiGraph()

G.add_weighted_edges_from(list_adjacency)

edge_labels = {}

for i in range(len(list_adjacency)):

edge_labels[(list_adjacency[i][0], list_adjacency[i][1])] = list_adjacency[i][2]

nx.draw(G, node_size = 2000, pos = pos, with_labels=True, labels = labels)

nx.draw_networkx_edge_labels(G, pos, edge_labels = edge_labels)

plt.show()

# =============================================================================

# Формарирование массива записей

# =============================================================================

def get_structure_matrix(matrix_adjacency, labels):

'''

0 - номер вершины

1 - подпись вершины

2 - исходящие дуги

3 - входящие дуги

4 - исходящие веса

5 - входящие веса

6 - количество исходящих

7 - количество входящих

'''

structure_matrix = [[0] * 8 for _ in range(len(matrix_adjacency))]

for i in range(len(matrix_adjacency)):

structure_matrix[i][0] = i

structure_matrix[i][1] = labels[i]

structure_matrix[i][2] = list(np.where(matrix_adjacency[i] != 0)[0])

structure_matrix[i][3] = list(np.where(matrix_adjacency[:, i] != 0)[0])

structure_matrix[i][4] = list(matrix_adjacency[i][matrix_adjacency[i] != 0])

structure_matrix[i][5] = list(matrix_adjacency[:, i][matrix_adjacency[:, i] != 0])

structure_matrix[i][6] = len(matrix_adjacency[matrix_adjacency[i] != 0])

structure_matrix[i][7] = len(matrix_adjacency[matrix_adjacency[:, i] != 0])

return structure_matrix

# =============================================================================

# Все соседи заданной вернины графа

# =============================================================================

# Чтение и проверка корректности введенного номер вершины

def get_node_number(len_matrix, type_matrix):

print('\n')

print('-'*117)

print('Определение всех соседей заданной вершины графа')

print('Определение производится по', type_matrix)

print('Необхлодимо ввести целое число')

flag = False

while flag == False:

try:

node_number = int(input('Введите номер вершины: '))

if node_number <= len(matrix_adjacency) and node_number >= 0:

flag = True

else:

print('Введена не существующая вершина, попробуйте еще раз')

except ValueError:

print('Вводить необходимо целые числа, попробуйте еще раз')

return node_number

# Матрица смежности

def neighbour_node_matrix_adjacency(matrix_adjacency, status, par):

if status == True:

node_number = get_node_number(len(matrix_adjacency), 'матрице смежности')

else:

node_number = par

rez = np.unique(np.concatenate([np.where(matrix_adjacency[node_number] != 0)[0],

np.where(matrix_adjacency[:, node_number] != 0)[0]], axis = None))

if len(rez) == 0:

rez = 'у вершины нет сосетей'

if status == True:

print('Cоседи вершины - ', node_number, 'состоят из: ', *rez)

print('-'*117)

# Списко смежности

def neighbour_node_list_adjacency(list_adjacency, status, par):

if status == True:

node_number = get_node_number(np.max(list_adjacency[:, :2]), 'списку смежности')

else:

node_number = par

rez = np.unique(np.concatenate([list_adjacency[:, 1][list_adjacency[:, 0] == node_number],

list_adjacency[:, 0][list_adjacency[:, 1] == node_number]]))

if len(rez) == 0:

rez = 'у вершины нету соседей'

if status == True:

print('Соседивершины графа - ', node_number, 'состоят из: ', *rez)

print('-'*117)

# Массив записей

def neighbour_node_structure_matrix(structure_matrix, status, par):

if status == True:

node_number = get_node_number(len(structure_matrix), 'массиву записей')

else:

node_number = par

rez = []

rez.extend(structure_matrix[node_number][2])

rez.extend(structure_matrix[node_number][3])

rez = set(rez)

if len(rez) == 0:

rez = 'у вершины енту соседей'

if status == True:

print('Соседи заданной вершины графа - ', node_number, 'состоят из: ', *rez)

print('-'*117)

# =============================================================================

# Проверка на цепь

# =============================================================================

# Представление цепи в виде списка смежности

def get_chain(len_matrix, type_matrix):

print('\n')

print('-'*117)

print('Проверка заданной последовательности на образование цепи')

print('Определение производится по', type_matrix)

print('Формат ввода через пробел без разделителей')

flag = False

while flag == False:

try:

chain = np.array(list(map(int, input('Введите цепь: ').strip().split(' '))), dtype = np.int)

if np.all(chain <= len_matrix) and np.all(chain >= 0):

flag = True

else:

print('Введены вершины, которых не существует')

except ValueError:

print('Необходимо вводить только целые цифры, попробуйте еще раз')

chain_adjacency = np.zeros([len(chain)-1, 2], dtype = np.int)

for i in range(1, len(chain)):

chain_adjacency[i-1][0] = chain[i-1]

chain_adjacency[i-1][1] = chain[i]

return chain, chain_adjacency

def get_chain_adjacency(chain):

chain_adjacency = np.zeros([len(chain)-1, 2], dtype = np.int)

for i in range(1, len(chain)):

chain_adjacency[i-1][0] = chain[i-1]

chain_adjacency[i-1][1] = chain[i]

return chain_adjacency

# Проверка на цепь по матрице смежности

def check_chain_matrix_adjacency(matrix_adjacency, status, par):

flag = True

if status == True:

chain, chain_adjacency = get_chain(len(matrix_adjacency), 'матрице смежности')

else:

chain_adjacency = par

for i in range(len(chain_adjacency)):

if matrix_adjacency[chain_adjacency[i][0]][chain_adjacency[i][1]] == 0:

flag = False

if status == True:

if flag == True:

print('Последовательность: ', *chain, 'образует цепь')

print('-'*117)

else:

print('Последовательность: ', *chain, 'не образует цепь')

print('-'*117)

# Проверка на цепь по списку смежности

def check_chain_list_adjacency(list_adjacency, status, par):

flag = True

if status == True:

chain, chain_adjacency = get_chain(np.max(list_adjacency[:, :2]), 'списку смежности')

else:

chain_adjacency = par

for i in range(len(chain_adjacency)):

if len(list_adjacency[(list_adjacency[:, 0] == chain_adjacency[i][0])

& (list_adjacency[:, 1] == chain_adjacency[i][1])]) == 0:

flag = False

if status == True:

if flag == True:

print('Последовательность: ', *chain, 'образует цепь')

print('-'*117)

else:

print('Последовательность: ', *chain, 'не образует цепь')

print('-'*117)

# Проверка на цепь по массиву записей

def check_chain_structure_matrix(structure_matrix, status, par):

flag = True

if status == True:

chain, chain_adjacency = get_chain(len(structure_matrix), 'массиву записей')

else:

chain_adjacency = par

for i in range(len(chain_adjacency)):

if chain_adjacency[i][1] not in structure_matrix[chain_adjacency[i][0]][2]:

flag = False

if status == True:

if flag == True:

print('Последовательность: ', *chain, 'образует цепь')

print('-'*117)

else:

print('Последовательность: ', *chain, 'не образует цепь')

print('-'*117)

# =============================================================================

# Вершины, сумма весов инцидентных ребер которых больше заданной величины

# =============================================================================

def get_weight(type_matrix):

print('\n')

print('Определение вершин, сумма весов инцидентных ребер которых больше заданной величины')

print('Определение производится по', type_matrix)

print('Вес должден быть положиьтельным числом')

flag = False

while flag == False:

try:

weight = float(input('Введите вес: '))

if weight > 0:

flag = True

else:

print('Вес должен быть положительным, попробуйте еще раз')

except ValueError:

print('Вводить необходимо числа, попробуйте еще раз')

return weight

# Мартица смежности

def find_node_more_weight_matrix_adjacency(matrix_adjacency, status, par):

if status == True:

weight = get_weight('матрице смежности')

else:

weight = par

sum_weight_matrix_adjacency = np.zeros(len(matrix_adjacency))

for i in range(len(matrix_adjacency)):

sum_weight_matrix_adjacency[i] = np.sum(matrix_adjacency[i]) + np.sum(matrix_adjacency[:, i])

rez = np.where(sum_weight_matrix_adjacency > weight)[0]

if status == True:

print('Номера вершин, сумма весов инцидентных ребер которых больше - ',

weight, 'составляет: ', *rez)

print('-'*117)

# Список смежности

def find_node_more_weight_list_adjacency(list_adjacency, status, par):

if status == True:

weight = get_weight('списку смежности')

else:

weight = par

sum_weight_list_adjacency = np.zeros(np.max(list_adjacency))

for i in range(len(sum_weight_list_adjacency)):

sum_weight_list_adjacency[i] = (np.sum(list_adjacency[:, 2][list_adjacency[:, 0] == i]) +

np.sum(list_adjacency[:, 2][list_adjacency[:, 1] == i]))

rez = np.where(sum_weight_list_adjacency > weight)[0]

if status == True:

print('Номера вершин, сумма весов инцидентных ребер которых больше - ',

weight, 'составляет: ', *rez)

print('-'*117)

# Массив записей

def find_node_more_weight_structure_matrix(structure_matrix, status, par):

sum_weight_structure_matrix = np.zeros(len(structure_matrix))

for i in range(len(structure_matrix)):

sum_weight_structure_matrix[i] = sum(structure_matrix[i][4]) + sum(structure_matrix[i][5])

if status == True:

weight = get_weight('массиву записей')

else:

weight = par

rez = np.where(sum_weight_structure_matrix > weight)[0]

if status == True:

print('Номера вершин, сумма весов инцидентных ребер которых больше - ',

weight, 'составляет: ', *rez)

print('-'*117)

# =============================================================================

# Количества ребер в графе

# =============================================================================

def count_of_edge_matrix_adjacency(matrix_adjacency, status):

rez = len(matrix_adjacency[matrix_adjacency != 0])

if status == True:

print('Количество ребер в графе (матрица смежности): ', rez)

print('-'*109)

def count_of_edge_list_adjacency(list_adjacency, status):

rez = len(list_adjacency)

if status == True:

print('Количество ребер в графе (список смежности): ', rez)

print('-'*109)

def count_of_edge_structure_matrix(structure_matrix, status):

structure_matrix_edge_count = 0

for i in range(len(structure_matrix)):

structure_matrix_edge_count += len(structure_matrix[i][3])

if status == True:

print('Количество ребер в графе (массив записей): ', structure_matrix_edge_count)

print('-'*109)

# =============================================================================

# Память

# =============================================================================

def get_size(matrix_adjacency, list_adjacency, structure_matrix):

print('Матрица смежности занимает -', sys.getsizeof(matrix_adjacency), 'байт')

print('Список смежности занимает -', sys.getsizeof(list_adjacency), 'байт')

print('Массив записей занимает -', sys.getsizeof(structure_matrix), 'байт')

print('-'*109)

# =============================================================================

# Вызовы функций

# =============================================================================

# Задание матрица смежности

matrix_adjacency = np.array([[0, 0, 0, 0, 0, 0, 0],

[0, 0, 0, 0, 0, 2, 1],

[1, 0, 0, 0, 2, 1, 0],

[2, 0, 0, 0, 0, 0, 2],

[0, 0, 0, 0, 0, 0, 0],

[0, 0, 0, 0, 1, 0, 0],

[0, 0, 0, 0, 0, 0, 0]])

print('Матрица смежности имеет следующий вид:')

for i in range(len(matrix_adjacency)):

print(matrix_adjacency[i])

print('-'*109)

# Списко смежности

list_adjacency = get_list_adjacency(matrix_adjacency)

print('\n')

print('Cписок смежности имеет следующий вид:')

for i in range(len(list_adjacency)):

print(list_adjacency[i])

print('-'*109)

# Расположение вершин на графике

pos = {0: [0.6, 0.6],

1: [0.45, 0.45],

2: [0, 0.5],

3: [0.6, 0.2],

4: [0.2, 0.3],

5: [0.6, 0],

6: [0, 0]}

# Подписи вершин

labels = {0: 'Metis',

1: 'Negroid',

2: 'European',

3: 'Mongoloid',

4: 'Quadroon',

5: 'Mulatto',

6: 'Sambo'}

# Визуализация графа

draw_gtaph(list_adjacency, pos, labels)

# Массив записей

structure_matrix = get_structure_matrix(matrix_adjacency, labels)

print('\n')

print('Индексы массива записей имеют следующий смысл:')

print('0 - номер вершины')

print('1 - подпись вершины')

print('2 - исходящие дуги')

print('3 - входящие дуги')

print('4 - исходящие веса')

print('5 - входящие веса')

print('6 - количество исходящих')

print('7 - количество входящих')

print('Массив записей имеет следующий вид:')

for i in range(len(structure_matrix)):

print(structure_matrix[i])

print('-'*109)

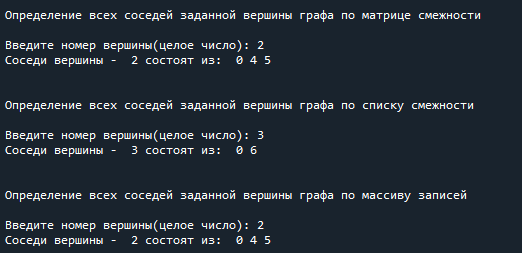

# Вес соседей заданной вершины графа

neighbour_node_matrix_adjacency(matrix_adjacency, status = True, par = None)

neighbour_node_list_adjacency(list_adjacency, status = True, par = None)

neighbour_node_structure_matrix(structure_matrix, status = True, par = None)

# Проверка на цепь

check_chain_matrix_adjacency(matrix_adjacency, status = True, par = None)

check_chain_list_adjacency(list_adjacency, status = True, par = None)

check_chain_structure_matrix(structure_matrix, status = True, par = None)

# Вершины, сумма весов инцидентных ребер которых больше заданной величины

find_node_more_weight_matrix_adjacency(matrix_adjacency, status = True, par = None)

find_node_more_weight_list_adjacency(list_adjacency, status = True, par = None)

find_node_more_weight_structure_matrix(structure_matrix, status = True, par = None)

# Количество ребер в графе

count_of_edge_matrix_adjacency(matrix_adjacency, status = True)

count_of_edge_list_adjacency(list_adjacency, status = True)

count_of_edge_structure_matrix(structure_matrix, status = True)

# Память

get_size(matrix_adjacency, list_adjacency, structure_matrix)

# =============================================================================

# Время

# =============================================================================

def get_grid_matrix(count_node):

grid_matrix = np.zeros([count_node*count_node, count_node*count_node])

for i in range(count_node):

for j in range(count_node):

if j + 1 < count_node:

grid_matrix[i*count_node + j, i*count_node + j + 1] = np.random.randint(1, 15)

if i + 1 < count_node:

grid_matrix[i*count_node + j, (i + 1)*count_node + j] = np.random.randint(1, 15)

if j - 1 >= 0:

grid_matrix[i*count_node + j, i*count_node + j - 1] = np.random.randint(1, 15)

if i - 1 >= 0:

grid_matrix[i*count_node + j, (i - 1)*count_node + j] = np.random.randint(1, 15)

return grid_matrix

count_node = 30

matrix_adjacency = get_grid_matrix(count_node)

list_adjacency = get_list_adjacency(matrix_adjacency)

labels = np.arange(count_node*count_node)

structure_matrix = get_structure_matrix(matrix_adjacency, labels)

repit = 100

matrix_adjacency_t1 = np.zeros(repit)

list_adjacency_t1 = np.zeros(repit)

structure_matrix_t1 = np.zeros(repit)

matrix_adjacency_t2 = np.zeros(repit)

list_adjacency_t2 = np.zeros(repit)

structure_matrix_t2 = np.zeros(repit)

matrix_adjacency_t3 = np.zeros(repit)

list_adjacency_t3 = np.zeros(repit)

structure_matrix_t3 = np.zeros(repit)

matrix_adjacency_t4 = np.zeros(repit)

list_adjacency_t4 = np.zeros(repit)

structure_matrix_t4 = np.zeros(repit)

for i in range(repit):

t1 = time.time()

neighbour_node_matrix_adjacency(matrix_adjacency, status = False, par = 1)

matrix_adjacency_t1[i] = time.time() - t1

t2 = time.time()

neighbour_node_list_adjacency(list_adjacency, status = False, par = 1)

list_adjacency_t1[i] = time.time() - t2

t3 = time.time()

neighbour_node_structure_matrix(structure_matrix, status = False, par = 1)

structure_matrix_t1[i] = time.time() - t3

t4 = time.time()

check_chain_matrix_adjacency(matrix_adjacency, status = False, par = [[0, 1], [1, 2], [2, 3]])

matrix_adjacency_t2[i] = time.time() - t4

t5 = time.time()

check_chain_list_adjacency(list_adjacency, status = False, par = [[0, 1], [1, 2], [2, 3]])

list_adjacency_t2[i] = time.time() - t5

t6 = time.time()

check_chain_structure_matrix(structure_matrix, status = False, par = [[0, 1], [1, 2], [2, 3]])

structure_matrix_t2[i] = time.time() - t6

t7 = time.time()

find_node_more_weight_matrix_adjacency(matrix_adjacency, status = False, par = 10)

matrix_adjacency_t3[i] = time.time() - t7

t8 = time.time()

find_node_more_weight_list_adjacency(list_adjacency, status = False, par = 10)

list_adjacency_t3[i] = time.time() - t8

t9 = time.time()

find_node_more_weight_structure_matrix(structure_matrix, status = False, par = 10)

structure_matrix_t3[i] = time.time() - t9

t10 = time.time()

count_of_edge_list_adjacency(list_adjacency, status = False)

matrix_adjacency_t4[i] = time.time() - t10

t11 = time.time()

count_of_edge_list_adjacency(list_adjacency, status = False)

list_adjacency_t4[i] = time.time() - t11

t12 = time.time()

count_of_edge_structure_matrix(structure_matrix, status = False)

structure_matrix_t4[i] = time.time() - t12

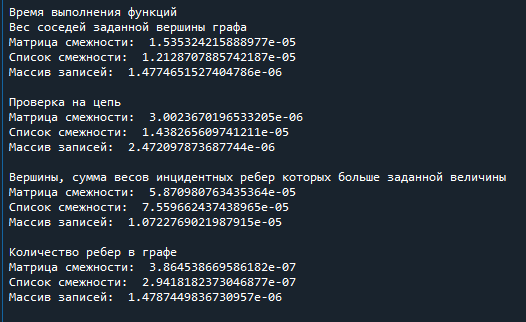

print('Время выполнения функций')

print('Вес соседей заданной вершины графа')

print('Матрица смежности: ', np.mean(matrix_adjacency_t1))

print('Списко смежности: ', np.mean(list_adjacency_t1))

print('Массив записей: ', np.mean(structure_matrix_t1))

print('-'*109)

print('Проверка на цепь')

print('Матрица смежности: ', np.mean(matrix_adjacency_t2))

print('Списко смежности: ', np.mean(list_adjacency_t2))

print('Массив записей: ', np.mean(structure_matrix_t2))

print('-'*109)

print('Вершины, сумма весов инцидентных ребер которых больше заданной величины')

print('Матрица смежности: ', np.mean(matrix_adjacency_t3))

print('Списко смежности: ', np.mean(list_adjacency_t3))

print('Массив записей: ', np.mean(structure_matrix_t3))

print('-'*109)

print('Количество ребер в графе')

print('Матрица смежности: ', np.mean(matrix_adjacency_t4))

print('Списко смежности: ', np.mean(list_adjacency_t4))

print('Массив записей: ', np.mean(structure_matrix_t4))

print('-'*109)
