ПР.15.МДК.02

Практическая работа № 15

Тема: «Принципиальная электрическая схема управления ЭП грузового лифта».

Цель работы: Изучить принципиальнаую электрическую управления ЭП грузового лифта.

Ход работы:

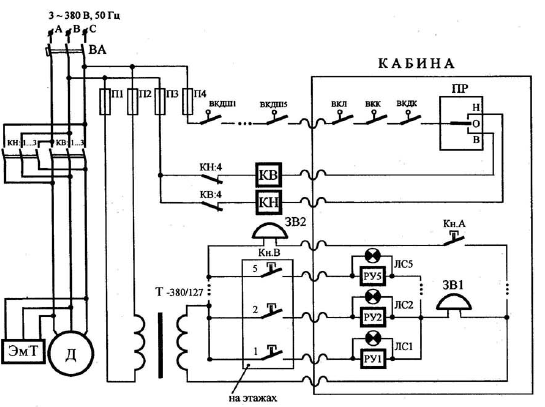

1.Схема:

2.Основное электрооборудование.

Назначение. Для управления, защиты и сигнализации ЭО грузового лифта с проводником.

Основные элементы схемы.

Д, ЭмТ - приводной АД с КЗ - ротором и электромагнитным тормозом параллельного включения.

КВ, КН - контакторы реверсирующие «верх» и «низ».

РУ1…РУ5 - реле указательные, для информации диспетчеру с местонахождении кабины по вызову.

ВКДШ1…ВКДШ5 - выключатели контактные дверей шахты, этажный, блокировочные.

ВКДК, ВКЛ и ВКК - выключатели контактные дверей кабины, устройств ловителей и обрыва каната, блокировочные.

Т -трансформатор понижающий, для питания цепей сигнализации.

 Органы управления.

ПР - переключатель рычажный («Н» - низ, «О» - отключено, «В» - вверх), для выбора направления движения кабины.

Кн.В – кнопки «вызов», этажные, для включения световой и звуковой сигнализации кабины.

Кн.А - кнопка авария, в кабине, для включения звукового сигнала диспетчера при неисправности.

 Режимы управления.

Полуавтоматический – от «ПР».

3. Работа ПЭС.

Работа схемы.

 Исходное состояние.

 Подано питания (ВА↑). Кабина на 5 этаже, ПР – «О». В кабине - проводник. Лифт готов к работе. Груз - на 1 этаже.

 Вызов.

КнВ1↑↓ - собирается цепь РУ1,ЛС1,ЗВ1.

  Проводник воспринимает световой и звуковой сигнал,

определяет напряжение движения этаж и готовится к действиям.

  - РУ1↑ - даёт информацию на пульт диспетчера.

 Пуск.

ПР – «Н» - собирается цепь КН.

 Примечание - Замкнутые контакты:

ВКЛ и ВКК - при отсутствии неисправности запятая

ВКДШ - при закрытых дверях шахты,

ВКДК - при закрытых дверях кабины.

КН↑ - подключается к сети, растормаживается и пускается;

 - блокируется цепь КВ (КН:4).

Кабина опускается. При достижении требуемого перемещение проводник останавливает лифт.

 Остановка.

ПР – «0» -размыкается цепь КН,

КН↓ - отключается от сети Д и ЭмТ (КН:1…3), растормаживается и останавливается,

- готовится цепь КВ (КН:4).

 Примечание -  Для точной остановки на уровне этажа таких лифтах специальное устройство не применяются.

Если кабина, по каким-то причинам, не остановилась на уровне этажной площадке, то её доводка производится повторным включением Д.

На 1 этаже груз загружается и доставляется на другой. Схема по цепи КВ отрабатывать аналогично.

 Защита, блокировки, сигнализация.

Д - от токов КЗ и перегрузки (ВА).

Цепи управления - от токов КЗ (П3, П4),

 Цепи сигнализации - от токов КЗ (П1, П2).

 Блокировки. Взаимная – цепей КВ КН (КН:4, КВ:4).

  Невозможность пуска Д при:

- открытых дверях ш шахты (ВКДШ) или кабины (ВКДК),

- при наличии любой неисправности (ВКЛ или ВКК).

ЗВ1 и ЛС - звуковая и световая по вызову в кабине,

ЗВ2 - звуковая «аварийная» на пульт диспетчера (Кн.А),

РУ - включение информации о местонахождении кабины по вызову на пульт диспетчера.

 Питание цепей.

 3~380 В, 50 Гц -силовая сеть,

 1~380 В, 50 Гц, линейное -  цепи управления главные,

 1~127 В, 50 Гц - цепи сигнализации.
