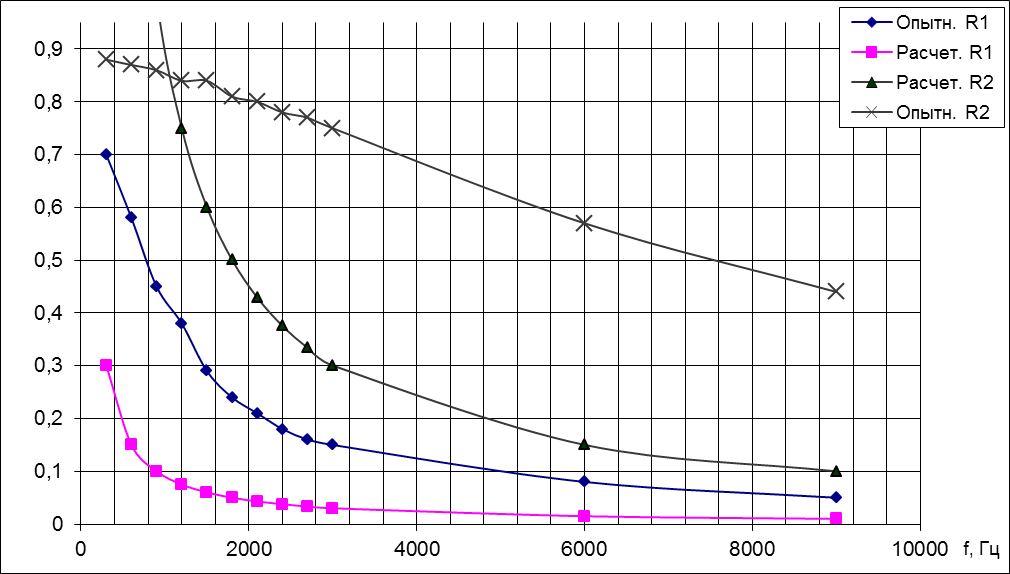

4)Исследование ачх функции передачи трансформатора по напряжению:
|
f, Гц |
Нагрузка
|
Нагрузка
| ||||||
|
U1 , В |
U2 , В |
|
U1 , В |
U2 , В |
| |||
|
опыт |
расчет |
опыт |
расчет | |||||
|
300 |
1 |
0,7 |
0,7 |
0,300442 |
1 |
0,88 |
0,88 |
2,920982 |
|
600 |
1 |
0,58 |
0,58 |
0,150254 |
1 |
0,87 |
0,87 |
1,49177 |
|
900 |
1 |
0,45 |
0,45 |
0,100174 |
1 |
0,86 |
0,86 |
0,998524 |
|
1200 |
1 |
0,38 |
0,38 |
0,075131 |
1 |
0,84 |
0,84 |
0,749955 |
|
1500 |
1 |
0,29 |
0,29 |
0,060105 |
1 |
0,84 |
0,84 |
0,600358 |
|
1800 |
1 |
0,24 |
0,24 |
0,050088 |
1 |
0,81 |
0,81 |
0,500477 |
|
2100 |
1 |
0,21 |
0,21 |
0,042933 |
1 |
0,8 |
0,8 |
0,429073 |
|
2400 |
1 |
0,18 |
0,18 |
0,037566 |
1 |
0,78 |
0,78 |
0,375491 |
|
2700 |
1 |
0,16 |
0,16 |
0,033392 |
1 |
0,77 |
0,77 |
0,333802 |
|
3000 |
1 |
0,15 |
0,15 |
0,030053 |
1 |
0,75 |
0,75 |
0,300442 |
|
6000 |
1 |
0,08 |
0,08 |
0,015027 |
1 |
0,57 |
0,57 |
0,150254 |
|
9000 |
1 |
0,05 |
0,05 |
0,010018 |
1 |
0,44 |
0,44 |
0,100174 |
