Элементы, используемые в цап.
Рассмотрим схемные решения элементов, используемых в ЦАП.

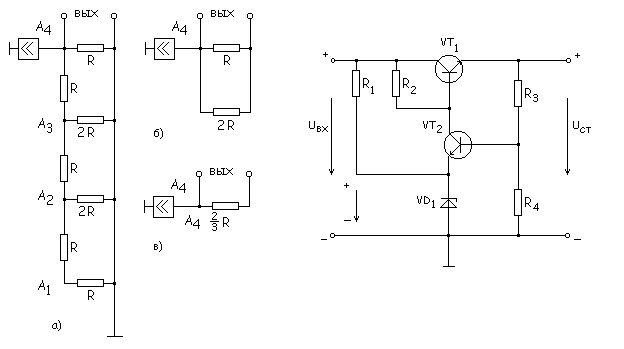

Источник стабильного напряжения. На рис. 10.78 представлена схема простого стабилизатора напряжения. В цепь между входом и выходом стабилизатора последовательно включен транзистор . Стабилизация выходного напряжения обеспечивается тем, что при возрастании входного напряжения увеличивается напряжение на транзисторе и наоборот, при снижении напряжение на транзисторе уменьшается. Таким образом, все изменения входного напряжения гасятся на транзисторе . Такой режим транзистора обеспечивается усилителем, построенным на транзисторе . Пусть, например, растет и вследствие этого имеет тенденцию к росту и . Малый рост , усиливаясь, значительно уменьшает напряжение на коллекторе и базе , возрастает падение напряжения между коллектором и эмиттером транзистора .
|
|
рис 10.77 |
рис 10.78 |
Цепочка из резистора и стабилитрона обеспечивает в цепи эмиттера постоянное напряжение , которое стремится запереть транзистор. Для компенсации этого отрицательного смещения используется положительное напряжение, снимаемое с резистора делителя напряжения, составленного из резисторов и . Чем больше , тем большая часть напряжения должна передаваться с на базу и вместе с этим и большая часть изменений напряжения будет прикладываться к базе и, усиливаясь, передаваться на базу .
Источник стабильного тока. Стабилизатор тока, схема которого приведена на рис. 10.79, работает аналогично стабилизатору напряжения. Отличие состоит в том, что входное напряжение усилителя на транзисторе снимается с резистора , который в схеме стабилизатора тока включен последовательно с нагрузкой (ток нагрузки I проходит через . Если, например, возрастает или уменьшится и, таким образом, ток имеет тенденцию к росту, возрастает напряжение на и на базе транзистора . Это приводит к снижению потенциала коллектора и базы , растет напряжение между коллектором и базой транзистора , что препятствует росту тока I.
Ключевые устройства. Ключи преобразователя с суммированием напряжений на сетке сопротивлений (см. рис. 10.73) могут быть выполнены по схеме, представленной на рис. 10.80,а. Транзисторы и управляются напряжениями с выходов триггера. Выход подключается к аттенюатору сопротивлений.
Пусть триггер находится в состоянии 1. На его инверсном выходе нулевой потенциал и транзистор , на базу которого этот потенциал поступает, закрыт. На прямом выходе триггера высокое напряжение, которое, поступая на вход транзистора , удерживает его в открытом состоянии. Через открытый транзистор в аттенюатор сопротивлений подается напряжение Е. Если триггер находится в состоянии 0, закрыт транзистор , а через открытый транзистор в аттенюатор сопротивлений поступает нулевое напряжение.
Таким образом, выполненное по данной схеме устройство исполняет роль двух ключей в разряде преобразователя.
В преобразователе с суммированием токов не предъявляется высоких требований к малости сопротивления открытого ключа. В этом преобразователе может быть использован диодный переключатель, схема которого представлена на рис. 10.80,6. Если триггер находится в состоянии 0, высокое напряжение, поступающее с инверсного выхода триггера, удерживает диод в открытом состоянии. Ток источника замыкается через диод и триггер. Если триггер находится в состоянии 1, диод закрыт и ток I замыкается через диод и аттенюатор сопротивлений.
|
|
рис 10.79 |
рис 10.80 |
