ОБОРУДОВАНИЕ РЕЗЕРВУАРНЫХ ПАРКОВ

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Клапаны совмещённые механические дыхательные СМДК

Совмещённые механические дыхательные клапаны с предохранителем огневым предназначены для регулирования давления в газовом пространстве вертикальных резервуаров для хранения нефти и нефтепродуктов и защиты от проникновения пламени и искр внутрь резервуара. Основные технические характеристики клапанов СМДК приведены в таблице 8.4.

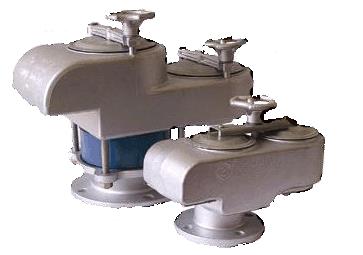

Рис. 8.24. Клапаны совмещённые механические дыхательные СМДК

Предохранительные клапаны резервуаров

На случай выхода из строя дыхательного клапана или нарушения технологического режима, во избежание разрушения резервуара от повышения давления или вакуума на каждом резервуаре обязательно устанавливают специальный предохранительный клапан, дублирующий работу дыхательного клапана [6].

Для этого широко применяют гидравлические предохранительные клапаны типа КПС или КПГ для резервуаров на давление до 1960 Па.

186

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

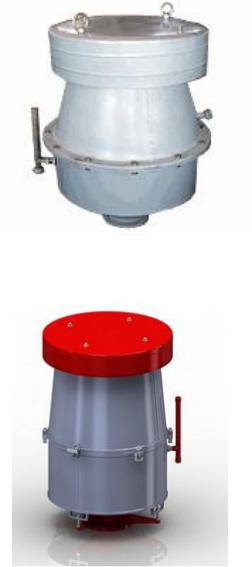

Рис. 8.25. Предохранительный клапан типа КПС

Рис. 8.26. Клапан предохранительный гидравлический типа КПГ

Основным элементом таких клапанов является гидравлический затвор, образованной залитой на дно корпуса незамерзающей и слабо испаряющей жидкостью (трансформаторным маслом) и колпаком.

При повышении давления внутри резервуара жидкость гидравлического затвора вытесняется из внутреннего кольцевого пространства во внешнее до тех пор, пока уровень не понизится до нижнего зубчатого обреза колпака. После этого газовоздушная смесь будет прорываться (барботировать) в атмосферу. При вакууме в резервуаре жидкость гидравлического затвора вытесняется во внутреннее кольцевое пространство. Для уменьшения уноса жидкости с проходящими газами к крышке и трубе крепят отбойные козырьки.

Клапан устанавливают на фланец огневого предохранителя и с помощью растяжек дополнительно крепят к корпусу резервуара. Чтобы гидравлический клапан не работал вместе с механическим, его устанавливают на повышенные (5÷10%) давление и вакуум. Гидравлические

187

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

клапаны следует устанавливать по уровню строго горизонтально, иначе они будут работать с пониженным вакуумом и давлением вследствие стока жидкости на одну сторону клапана. Основные технические характеристики клапанов типа КПС приведены в таблице 8.5.

По принципу действия предохранительные клапаны можно подразделить на клапаны много- и одноразового действия. В клапанах одноразового действия при срабатывании разрушается какой-либо элемент (мембрана, стержень и т.д.) или выбрасывается жидкость из гидрозатвора. Возможно применение разрывных предохранительных клапанов, преимуществом которых является компактность конструкции. Однако сложность защиты разрывных элементов от обледенения может значительно снизить их надёжность, поэтому основное внимание уделяется разработке гидравлических клапанов с выбросом жидкости во время срабатывания [6].

Для работы в комплекте с дыхательными клапанами типа НДКМ предназначены предохранительные гидравлические клапаны типа КПГ (рис.

8.26., табл. 8.6.).

Таблица 8.6.

Техническая характеристика предохранительных клапанов типа КПГ

188

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Для обеспечения выброса жидкости в момент срабатывания на вакуум в чашке имеется цилиндрическая перегородка с отверстиями, разделяющими её на две сообщающиеся полости. Площадь кольцевого зазора между патрубками и перегородкой не превышает двух площадей патрубка, что облегчает выброс жидкости из зазора на крышку чашки и затем на стенки корпуса клапана. В освобождённый кольцевой зазор из сообщающейся полости чашки перетекает остаток жидкости и по мере поступления выбрасывается из затвора, не создавая заметного превышения вакуума. Выброшенная жидкость сливается через сливные штуцеры и используется для повторной заливки.

После срабатывания клапана газовое пространство резервуара сообщается с атмосферой, и клапан работает как «сухой», обеспечивая более высокую пропускную способность. Клапаны типа КПГ работоспособны в зимний период и удобны в обслуживании.

8.8. Диски-отражатели

Эффективным средством сокращения потерь нефтепродуктов от «больших» дыханий являются диски-отражатели, устанавливаемые под дыхательными клапанами резервуаров.

Направление движения поступающего через клапан воздуха изменяется диском-отражателем с вертикального на почти горизонтальное, поэтому в первую очередь из резервуара вытесняется паровоздушная смесь с меньшей концентрацией нефтепродуктов.

Диск-отражатель состоит из круглого составного листа, изготовленного из листового металла толщиной 1÷2мм. Части листа соединены между собой на шарнирах, что позволяет складывать лист при вводе его в резервуар через монтажный патрубок дыхательного клапана. Для нормальной работы диска-отражателя необходимо обеспечить, чтобы диск при монтаже был расположен концентрично с горизонтальным сечением монтажного патрубка. Размеры диска-отражателя выбирают в зависимости от габаритов дыхательного клапана. Размеры высота и диаметр приведены в таблице 8.7.

189

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

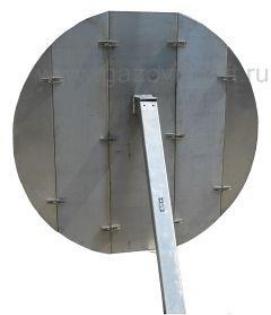

Рис. 8.27. Диск-отражатель

8.9. Размывочные головки

Для предотвращения выпадения осадков в резервуарах устанавливают специальные устройства – размывочные головки. Нефть и нефтепродукты, выходя из головки в виде веерной струи радиусом 10÷11м, смывают с днища резервуара осадок, содержащий парафин, минеральные соли, механические примеси и другие отложения. Продукт можно подавать к размывочным головкам по специально замкнутому циклу. Давление продукта для размыва осадка должно быть не менее 0,2 МПа. Величина щели веерного сопла определяется расчётом в зависимости от количества нефти, подаваемой в резервуар.

Для перемешивания нефти в резервуаре можно применять различные перемешивающие устройства (например, мешалки, грибные винты), которые устанавливаются в люк-лазе резервуара. Оптимальный угол наклона грибного винта к днищу резервуара составляет 20÷60°. Перемешивание нефти улучшается, если в период работы изменять направление и угол наклона перемешивающих устройств.

Донные отложения представляют собой высоковязкую массу различной подвижности в зависимости от содержания парафинистосмолистых веществ, продуктов коррозии, минеральных частиц и подтоварной воды. Вода подтоварного слоя эмульгирована в нефтеостатке. Обводнённость нефтеостатков – результат отстоя нефтепродуктов, попадания атмосферных осадков через неплотности люков арматуры, пропаривания резервуаров острым паром для удаления плотных отложений. Образующаяся стойкая эмульсия воды в нефтепродуктах значительно затрудняет удаление остатков из резервуара, так как примеси воды в количестве 20÷25% значительно изменяют вязкость подтоварного слоя. При 60÷80% воды осадок

190

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

практически превращается в малоподвижную массу. Особенно резко повышается вязкость нефтеостатка при понижении температуры. Удаление такого загустевшего нефтеостатка возможно лишь при достаточном предварительном подогреве.

Большое влияние на состав нефтеостатков оказывают смешение различных сортов нефтепродуктов, многократные подогревы и длительные сроки эксплуатации резервуара без периодической очистки, т.е. происходит накопление большого количества осадков, их уплотнение и образование твёрдой массы.

Очистка осуществляется ручным, механизированным и химикомеханизированным способами.

Ручной способ (название условное, т.к. способ часто сочетается с использованием средств малой механизации) применяют для очистки резервуаров небольшой ёмкости. Резервуар сначала пропаривают, затем все поверхности промывают горячей водой (30÷50°С) из брандспойта при давлении 0,2÷0,3 МПа. Для подачи воды используют насосы или эжекторы. Промывочную воду вместе с отмытым нефтеостатком откачивают насосом. Твёрдые остатки и песок убирают лопатами, совками, вёдрами и т.д.

Механизированный способ заключается в том, что в резервуары для отмывки осадков подают горячую воду (70÷80°С) под давлением 1÷1,2МПа через специальные моечные машинки-гидромониторы. Струя воды механически разрушает отложения и равномерно омывает всю поверхность, после этого промывочная вода с загрязнениями откачивается насосом на очистные сооружения. К механическим способам очистки относят удаления особо тяжёлых мазутных остатков из резервуара бульдозером (в стенке резервуара прорезают специальный проём). Механический способ очистки позволяет значительно уменьшить объём ручного труда, сократить время на производство работ и снизить их стоимость. Недостатки способа: большой расход энергии на подогрев и перекачивание воды, недостаточное качество очистки поверхности.

Химико-механизированный способ очистки осуществляется теми же техническими средствами, что и механизированный способ, но вместо воды используют моющие препараты. Преимущества способа в сравнении с механизированным заключается в повышении качества очистки и сокращении времени работ.

Для размыва донных отложений может быть использована установка УЗР-1, смонтированная на шасси автомобиля КрАЗ-256. Метод очистки основан на гидродинамическом воздействии струи воды на малоподвижные отложения. Привод насосов осуществляется от двигателя автомобиля через коробку отбора мощности. Для размыва отложений используется размывочная автоматическая машинка РАМ-1, представляющая собой гидравлический цилиндр с поршнем. Моющая жидкость под давлением подаётся по гибкому шлангу на сопло, а часть жидкости отводится на золотник и придаёт поршню возвратно-поступательное движение. Шток поршня перемещает сопло в горизонтальной плоскости относительно оси

191

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

машинки, для угловых перемещений сопла в вертикальной плоскости служит копирное устройство. В зависимости от характера осадка на машинке можно регулировать различные перемещения сопла. Расход моющей жидкости машинкой РАМ-1 составляет 28÷32 м/ч. Масса машинки 36кг. Расход рабочей жидкости струйного насоса составляет 40÷45м3/ч при давлении 1МПа. При промывке горячей водой её расход составляет 14÷15т/ч. Установку УЗР-1 обслуживают 2 человека. Очистка резервуара ёмкостью 5000м3 длится 51час.

Вконце 80-х годов ХХв. начал применяться другой способ размыва донных отложений, который заключался в том, что весь объём нефти внутри резервуара приводился в интенсивное движение с помощью специальных устройств, формировавших направленный поток нефти с изменяющимся направлением. Под его действием происходил размыв накопившихся осадков

иих гомогенизация в объёме нефти, которая откачивалась в это время из резервуара в магистральный нефтепровод. При этом осадки перемешиваются

ирастворяются в нефти, не ухудшая её товарных свойств. Нефть транспортируется потребителям, принося ощутимую выгоду за счёт исключения технологических потерь тяжёлых фракций нефти.

Вэтих устройствах струя нефти создаётся с помощью специального винта. В зависимости от его конструкции получают короткую расширяющуюся струю с большой опорной площадью и малой скоростью или длинную узконаправленную струю малого поперечного сечения с большой скоростью потока. Эффективность разрушения осадков зависит от скорости, длины и зоны досягаемости струи нефти.

Все известные устройства размыва (миксеры, мешалки) можно разделить по принципу действия на две группы. Одни создают интенсивное перемешивание всего объёма нефти, предотвращая образование осадков и обеспечивая гомогенизацию всего объёма жидкости, другие создают длинную затопленную узконаправленную струю, размывающую небольшие площади осадков в месте их соприкосновения со струёй.

Устройства первой группы позволяют получить широкую короткую струю, приводящую в турбулентное движение весь объём нефти и предназначены для предотвращения образования донных отложений в процессе эксплуатации резервуара, нов силу малой длины струи они не эффективны при размыве отложений на всей площади днища. Эти устройства не имеют автоматического привода, поэтому через назначенные промежутки времени (2÷3ч) необходимо вручную переставлять их в другое положение и вновь запускать в работу.

Устройства второй группы, создающие длинную затопленную струю

иимеющую малое поперечное сечение и размывающую небольшой участок осадков в направлении её движения. Такая струя в меньшей степени перемешивает весь объём нефти, но если ей придать сканирующее движение по днищу резервуара, то в зону размыва попадает практически вся площадь днища резервуара. Такие устройства способны размыть донные отложения, накопленные за годы и превратившиеся в плотную трудноразделяемую

192

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

массу. Если струе придать медленное (до 6° в час) движение, то меняющий направление поток нефти способен обеспечить интенсивное перемешивание всей массы нефти в резервуаре, т.е. предотвратить дальнейшее образование донных отложений. Эти устройства имеют автоматический привод возвратного углового перемещения вала и могут работать непрерывно в течение нескольких суток, автоматически перемещая затопленную струю по всей поверхности днища резервуара и обеспечивая эффективное перемешивание и размыв донных отложений.

В настоящее время применяют различные комплексы размыва донных отложений серии «Диоген», не уступающие лучшим зарубежным аналогам, такие как «Диоген-700», «Диоген-500» (рис. 8.28.).

Устройство размыва осадка «Диоген-500» ТУ 3791-005-00139181-00 состоит из взрывозащищённого асинхронного электродвигателя с плоскозубчатой ремённой передачей, торцевого уплотнения, сферического уплотнения, привода вала на опорах качения, шарнирного узла автоматического привода поворота, пропеллера, электросилового и управляющего оборудования. Основные технические характеристики устройств размыва донных отложений «Диоген» приведены в таблице 8.8.

Таблица 8.8.

Основные технические характеристики устройств размыва донных отложений «Диоген»

193

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

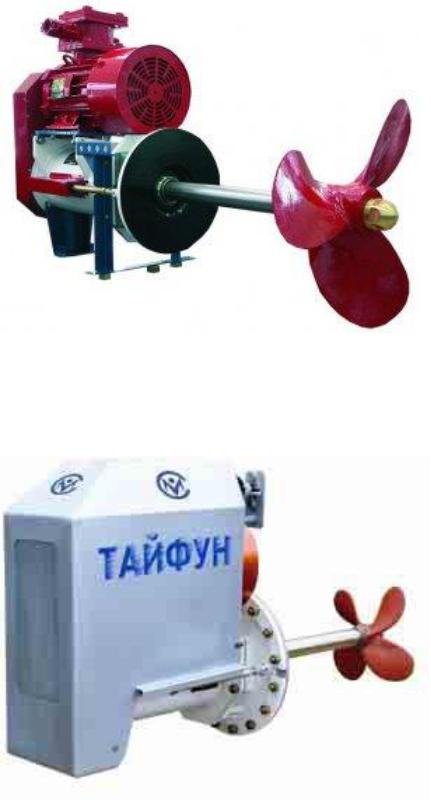

Рис. 8.28. Устройство для размыва донных отложений «Диоген500/700»

Рис. 8.29. Устройство для размыва донных отложений «Тайфун»

ООО НПО «Сибирский машиностроитель» разработало и выпускает устройство для размыва донных отложений «Тайфун» (рис. 8.29.). Этими устройствами можно оснащать резервуары ёмкостью от 1000 до 50000м3.

Устройства «Тайфун» обеспечивает быстрый размыв донных отложений, даже накопленных в резервуаре за десятилетия. Конструкция устройства рассчитана на работу в жидкостях с вязкостью до 40 сСт.

194

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Устройство создаёт направленную затопленную струю жидкости, циклически перемещающуюся над днищем резервуара за счёт автоматического привода поворота. При стационарном оснащении резервуара устройством «Тайфун» отпадает необходимость в прежних неэффективных и громоздких гидравлических системах размыва осадков. Периодическое включение устройства «Тайфун» в работу (один раз в месяц на 12÷14 часов) предотвратит образование донных отложений на протяжении всего срока службы резервуара. Устройство снабжено защитными устройствами и может работать на открытом воздухе без специальных защитных сооружений.

Высокая надёжность и долговечность устройства обеспечены за счёт применения в конструкции волновых редукторов с промежуточными телами качения, специальных защитных устройств и использования в конструкции коррозионно-стойких материалов. Основные технические характеристики устройств «Тайфун» в таблице 8.9.

Расчёт оборудования резервуарных парков приведён в учебном пособии «Оборудование резервуаров» [5] и в учебнике «Стальные вертикальные резервуары низкого давления нефти и нефтепродуктов» [6].
