Определение КПД фонтанного подъемника
.pdfОсновы бурения НГС и эксплуатации НГМ. |
Никишенко С.Л. |
Л А Б О Р А Т О Р Н А Я |
Р А Б О Т А №1.3 |
Тема: Определение КПД фонтанного подъемника.
Цель работы: : научиться определять значения к.п.д. подъемника при фонтанировании по НКТ с различными диаметрами.
Общие данные.
Для сопоставительного анализа эффективности работы скважины при различных размерах труб и режимных параметров определяют к.п.д. фонтанного лифта. К.п.д. не зависит от высоты подъема и плотности жидкости. Повышение к.п.д. при заданном дебите можно достигнуть увеличением диаметра труб. При уменьшении вязкости жидкости к.п.д. возрастает.
Исходные данные.
Рассчитать забойное давление фонтанирования за счет гидростатического напора пласта и к.п.д. процесса при следующих исходных данных: кинематическая вязкость нефти ν = 3∙10-6 м2/с; средняя плотность нефти в скважине ρ = 850 кг/м3.
Остальные данные выбираются из таблицы согласно варианта, где Н – глубина скважины, Q – дебит скважины, Рнас – давление насыщения.
ВАРИАНТ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
ДАННЫЕ |
|||||||||||
|
|
|
|
|
|
|
|
|
|
||
Н, м |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
1800 |
1900 |
2000 |
2100 |
|
Q, м3/cут |
320 |
300 |
280 |
260 |
240 |
220 |
200 |
180 |
160 |
140 |
|
Рнас , МПа |
5 |
5,5 |
6 |
6,5 |
7 |
7,5 |
8 |
8,5 |
9 |
9,5 |
Ход работы.
а) фонтанирование по НКТ с внутренним диаметром d = 0,0403 м.

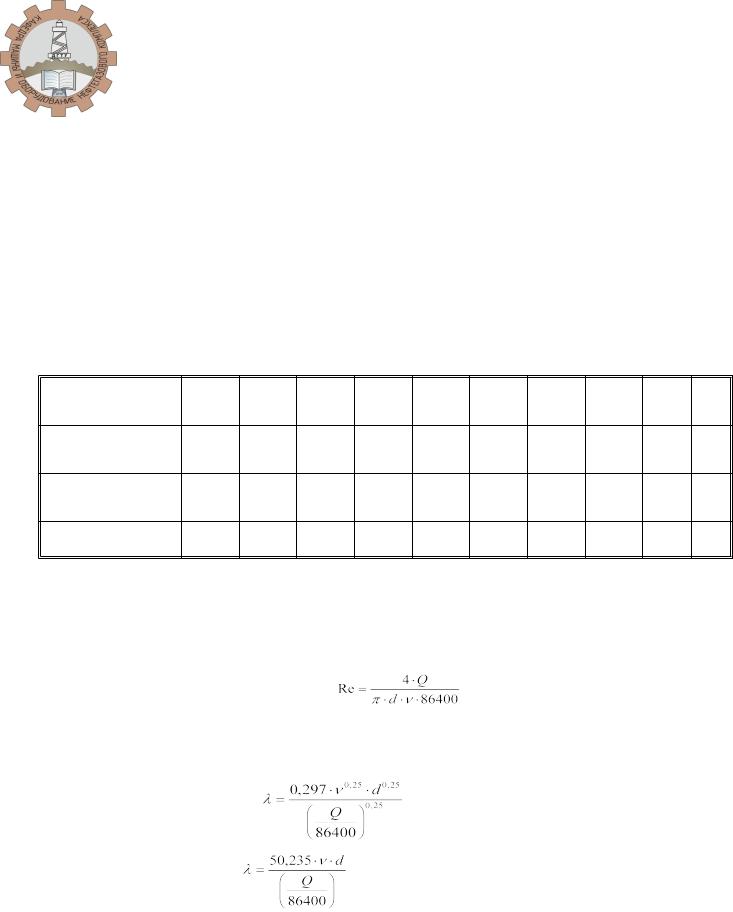

1.Определяем режим движения в НКТ:
2.Определяем коэффициент гидравлического сопротивления:
Если Re > 2320, то режим движения турбулентный, если Re < 2320, то режим движения ламинарный.
Для турбулентного режима:
Для ламинарного режима:

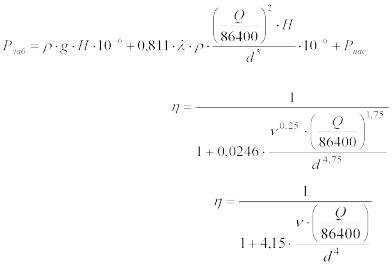

3. Рассчитываем забойное давление фонтанирования:
Лабораторная работа №1.3 Определение КПД фонтанного подъемника
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
Основы бурения НГС и эксплуатации НГМ. |
Никишенко С.Л. |
МПа
4.Определяем к.п.д. подъемника:
для турбулентного режима
для ламинарного режима
б) фонтанирование по НКТ с внутренним диаметром d = 0,062 м.
Производим расчет формул 1, 2, 3, 4 из пункта а) при диаметре 0,062 м.
Сравниваем полученные значения к.п.д и забойных давлений. при различных диаметрах и делаем вывод.
